Станция водоснабжения автоматическая ECO GFI-904

2. УСТРОЙСТВО НАСОСНОЙ СТАНЦИИ

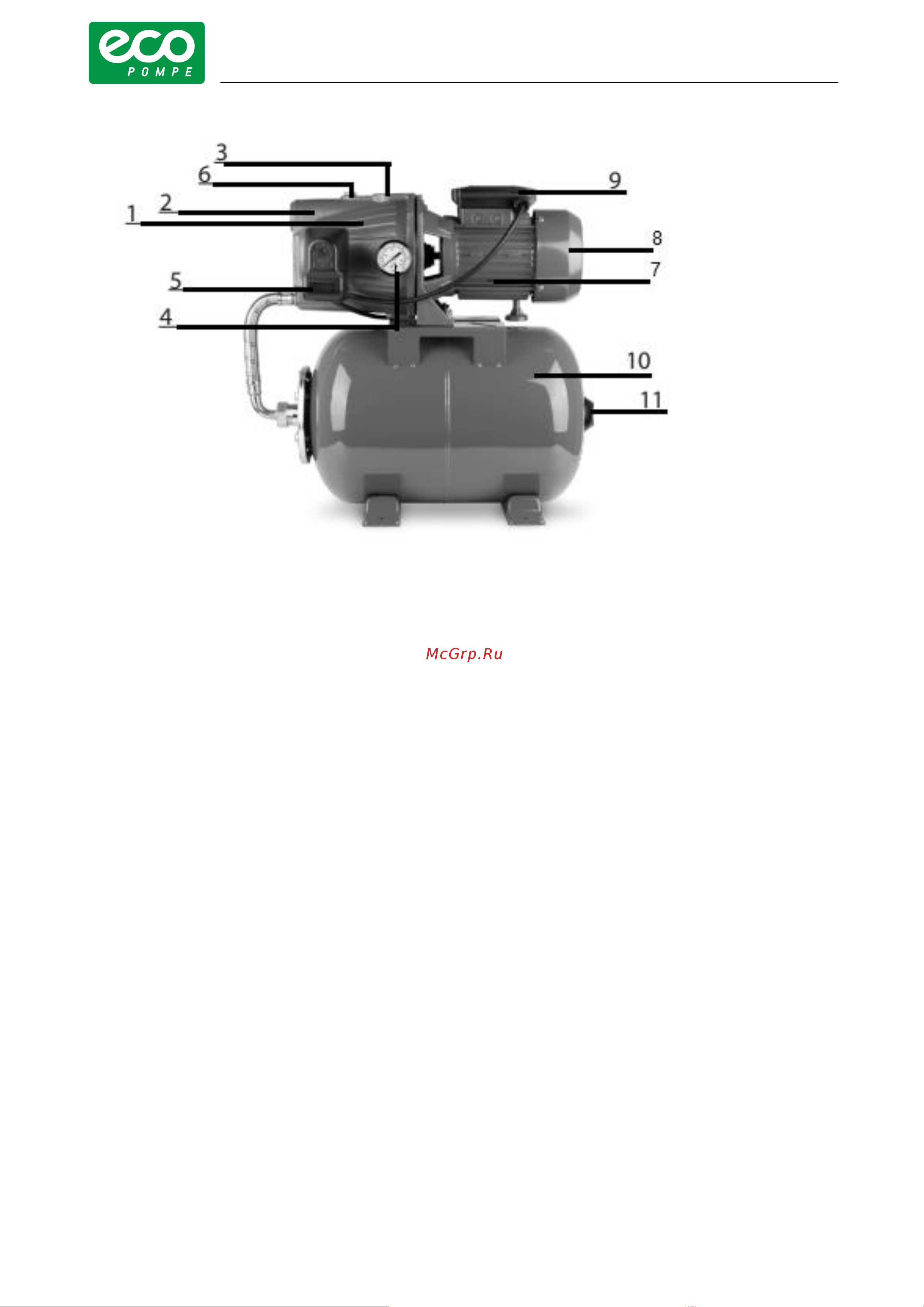

Рис. 1 – Устройство насосной станции

1. Насосная часть;

2. Входное отверстие (всасывающая магистраль);

3. Выходное отверстие (подающая, напорная магистраль);

4. Манометр;

5. Реле давления;

6. Заглушка заливного отверстия;

7. Электродвигатель;

8. Кожух вентилятора охлаждения;

9. Клеммная коробка;

10. Бак для воды (гидроаккумулятор);

11. Защитная крышка пневмоклапана (ниппель гидроаккумулятора).

Станция автоматического водоснабжения является основной частью бытовой системы

водоснабжения, элементы которой подбираются в зависимости от требований пользователя.

Принцип работы станции заключается в том, что водопроводная система всегда находится под

давлением, создаваемым гидроаккумулятором. При начале потребления воды из водопроводной сети

давление в системе начнет падать. Когда давление воды опустится ниже порога включения, реле

давления автоматически включит электронасос и он компенсирует расход воды. Когда Вы закроете

кран, электронасос будет работать еще некоторое время. Он заполнит гидроаккумулятор и поднимет

давление в системе до порога выключения, реле давления автоматически выключит электронасос.

Процессы автоматического включения и выключения будут повторяться по мере расходования воды

потребителем.

Гидроаккумулятор имеет сменную мембрану и пневмоклапан для регулировки необходимого

давления воздуха.
