Инструкция по эксплуатации и тех обслуживанию. Насосная станция. стр. 7

1. Общая характеристика

Осторожно: на время установки станцию необходимо обесточить.

Внимание: Во время ввода оборудования в эксплуатацию необходимо

избегать избыточной влажности и обеспечить доступ свежего воздуха, а

температура окружающей среды должна составлять не более 40°C.

2. Установка

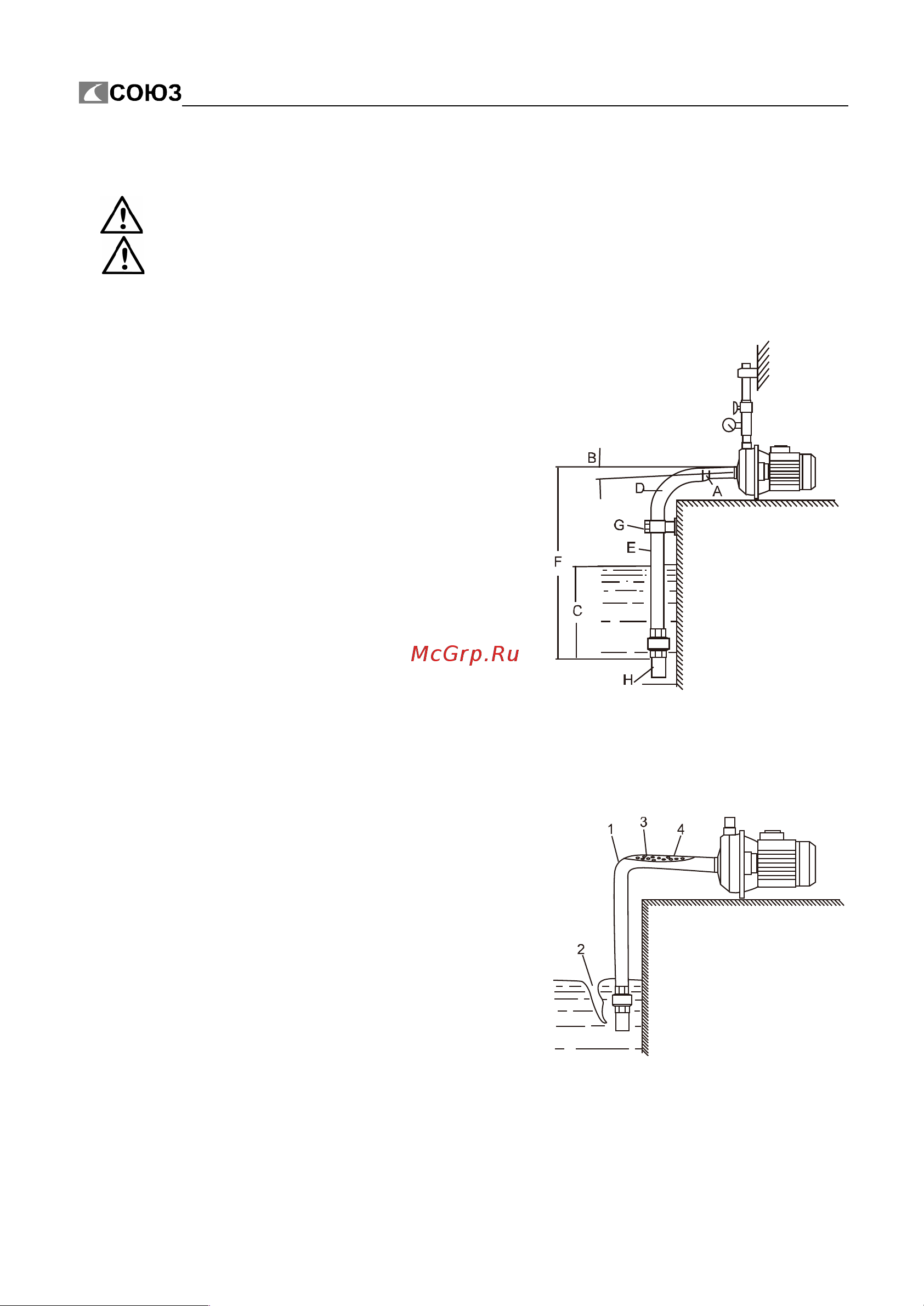

 правильная установка (рис. 1)

A= эксцентриковый переходник

B= положительный подъем

C= хорошее погружение

D= плавный изгиб

E= диаметр шланга ≥ диаметр входного

Штуцера станции

F= высота всасывания

G= трубопровод закреплен отдельно

H= обратный клапан

 неправильная установка (рис. 2)

1=сильный изгиб: высокое сопротивление

потоку

2=недостаточное погружение: всасывание

воздуха

3=отрицательный подъем: воздушный

карман

4=диаметр шланга＜диаметра входного

Штуцера станции

Высокое сопротивление потоку

3. Подключение электричества

рис.1

рис.2
