клемме 5;
-черный провод привода (24В АС) – к клемме 7;
- красный провод привода (0-10В) – к клемме 6.
Присоединение датчиков контроллера осуществляется в
соответствии с указаниями паспорта контроллера.
8.4.Монтаж и демонтаж циркуляционного насоса 3
рекомендуется производить при закрытых шаровых кранах 11,
которые закрываются и открываются с помощью отвертки или
шестигранного ключа SW 6. Рекомендуется также ослабить
накидные гайки крепления перепускного байпаса 12 и
выпускного трубопровода 13. что облегчит снятие и установку
насоса. Не следует забывать, что между накидными гайками
насоса и его резьбовыми патрубками должны быть установлены
специальные кольцевые прокладки (входят в комплект поставки
насоса).
8.5. Перед проведением гидравлического испытания
смонтированного смесительного узла с присоединенными
коллекторами теплого пола следует убедиться, что накидные
гайки крепления перепускного байпаса и обратного
трубопровода узла плотно затянуты.
8.6. Перед включением насоса надлежит убедиться в
следующем:
- шаровые краны 11 открыты;
- балансировочно-запорный кран 8 открыт;
- на термостатической головке 1 выставлено требуемое значение
температуры теплоносителя;
-все электросоединения к контроллеру узла COMBI.S выполнены
правильно;
- балансировочный клапан 2 установлен на расчетное значение
Kvb и зафиксирован винтом 2а;
- на перепускном клапане 7 установлено требуемое значение
перепада давлений.
8.7. При необходимости установки предохранительного
термостата, он приобретается отдельно и монтируется в гнездо
4 или 4а. Как правило, предохранительный термостат управляет
включением и выключением циркуляционного насоса, хотя
допускаются и другие схемы автоматического регулирования.

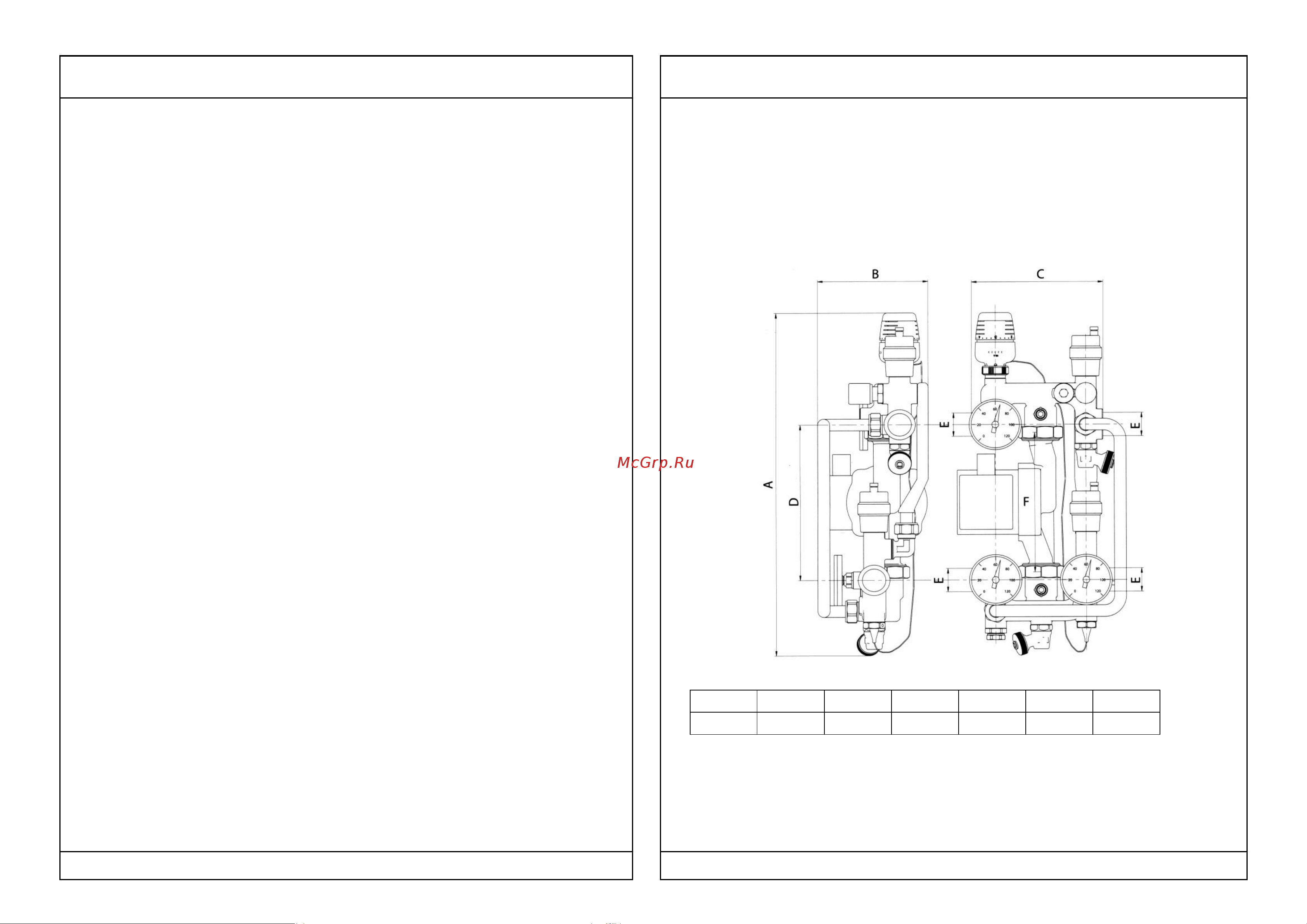

9.Габаритные размеры
А,мм
B,мм
C,мм
D,мм
E,мм
F,мм
Вес
443
137
156
200
1"
180
3900
