Паспорт разработан в соответствии с требованиями ГОСТ 2.601
STOUT Редакция № 1 Дата: 26.09.2022
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-4
4
Номенклатура и габаритные размеры
5
5
Рекомендации по монтажу и эксплуатации
5-8
6
Транспортировка и хранение
8
7
Утилизация
8
8
Приемка и испытания
8
9
Гарантийные обязательства
9
10
Гарантийный талон
10
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Насосно-смесительный узел с 3-х ходовым термостатическим клапаном 20-55
о
С STOUT, тип: SDG-
0120-005010, SDG-0120-005011.
1.2. ИЗГОТОВИТЕЛЬ
Barberi Rubinetterie Industriali s.r.l. - 13018 VALDUGGIA (VC) ITALY - Via Monte Fenera, 7.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосно-смесительный узел с 3-х ходовым термостатическим клапаном STOUT - изделие полной
заводской готовности. Предназначен для обеспечения циркуляции и поддержания температуры
подающего теплоносителя на постоянном уровне 20-55
о
С в низкотемпературных системах
отопления типа «теплый пол». Для удобства подключения к коллекторным блокам с разным
межосевым расстоянием, узел оборудован подвижным эксцентриком, для повышения безопасности
предусмотрена возможность установки термостата.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

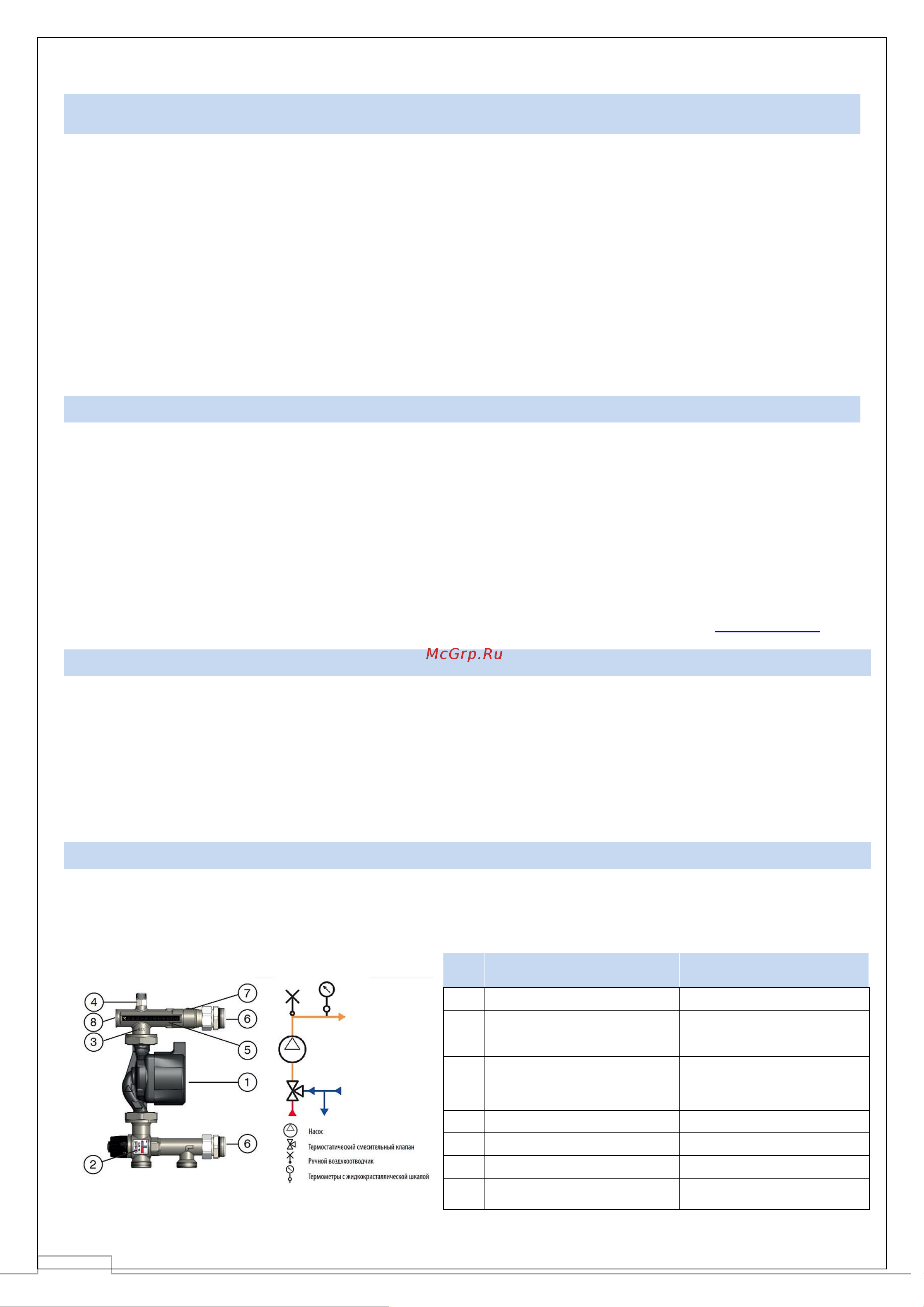

3.1. УСТРОЙСТВО НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 3-Х ХОДОВЫМ ТЕРМОСТАТИЧЕСКИМ
КЛАПАНОМ
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Насос Grundfos UPSO 25-65/130
Чугун
2
3-х ходовой термостатический
смесительный клапан
Корпус - латунь CW617N,
Рабочая пружина – нержав. Сталь
AISI 302, уплотнения - EPDM
3
Патрубок подачи
Латунь CW617N
4
Штуцер с воздуховыпускным
краном
Латунь CW617N
5
Термометр
LCD (Liquid crystal thermometer)
6
Фитинги для подсоединения
Латунь CW614N
7
Эксцентриковый фитинг
Латунь CB753S
8
Резьбовое отверстие для
подключения термостата
Резьба М4
