Паспорт разработан в соответствии с требованиями ГОСТ 2.601

STOUT Редакция № 1 Дата: 26.09.2022

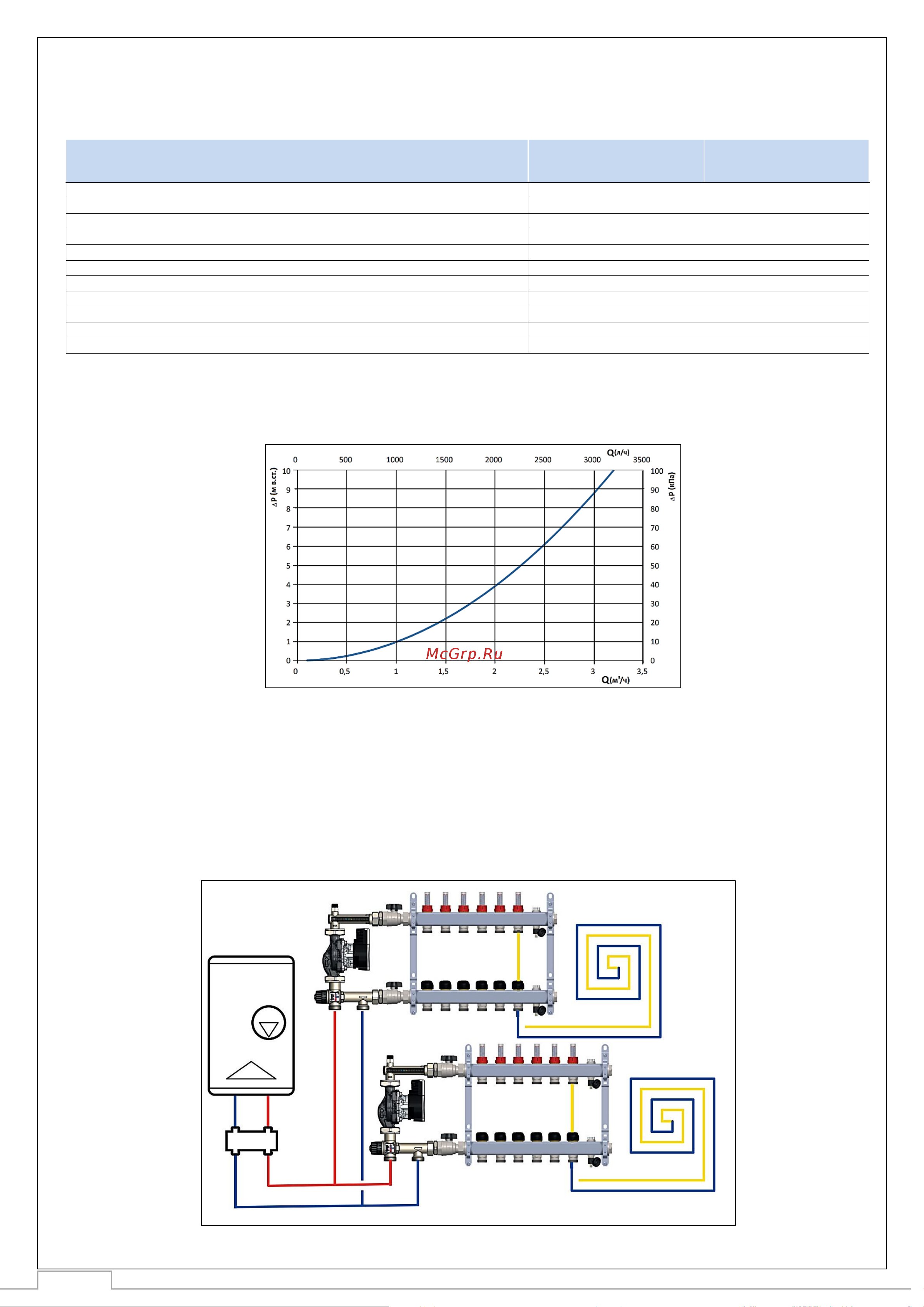

3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 3-Х ХОДОВЫМ

ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ

НАИМЕНОВАНИЕ ПАРАМЕТРА

SDG-0120-005010

SDG-0120-005011

Максимальное рабочее давление PN, бар

Рабочая среда

Вода, водный раствор гликолей (до 30 %)

Диапазон температуры рабочей среды Тр,

5 - 90

Условная пропускная способность термостатического клапана Kvs, м

/ч

3,2

Диапазон температурной настройки термостатического клапана,

От +20 до +55

Заводская настройка термостатического клапана,

Точность регулирования температуры,

±2

Резьба присоединительных патрубков

UNI ISO 228/1.

Жидкокристаллическая шкала термометра,

20 – 60

Температура транспортировки и хранения,

От -20 до +50

Средний срок службы, лет

3.3. ПЕРЕПАД ДАВЛЕНИЯ НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 3-Х ХОДОВЫМ

ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ БЕЗ НАСОСА В ЗАВИСИМСОТИ ОТ РАСХОДА

ТЕПЛОНОСИТЕЛЯ

Расчет пропускной способности для узлов, оборудованных насосом рассчитывается отдельно с

учетом характеристик насоса. Остаточный напор насоса должен быть достаточен для нормальной

циркуляции теплоносителя в системе, в противном случае необходимо изменить режим работы,

либо заменить насос на более подходящий по характеристикам, заменить узел с более подходящим

размером, оптимизировать систему.

3.4. ПРИМЕРЫ ПРИМЕНЕНИЯ НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 3-Х ХОДОВЫМ

ТЕРМОСТАТИЧЕСКИМ КЛАПАНОМ
