Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 2 Дата: 17.05.2021

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ

4.1. НОМЕНКЛАТУРА

АРТИКУЛ

НАИМЕНОВАНИЕ

ТИП НАСОСА

МАССА, КГ

SDG-0120-007000

Насосный узел с термостатическим клапаном 30-60

Без насоса

2,174

SDG-0120-007001

Насосный узел с термостатическим клапаном 30-60

Насос Grundfos UPSO 25-65/130

4,198

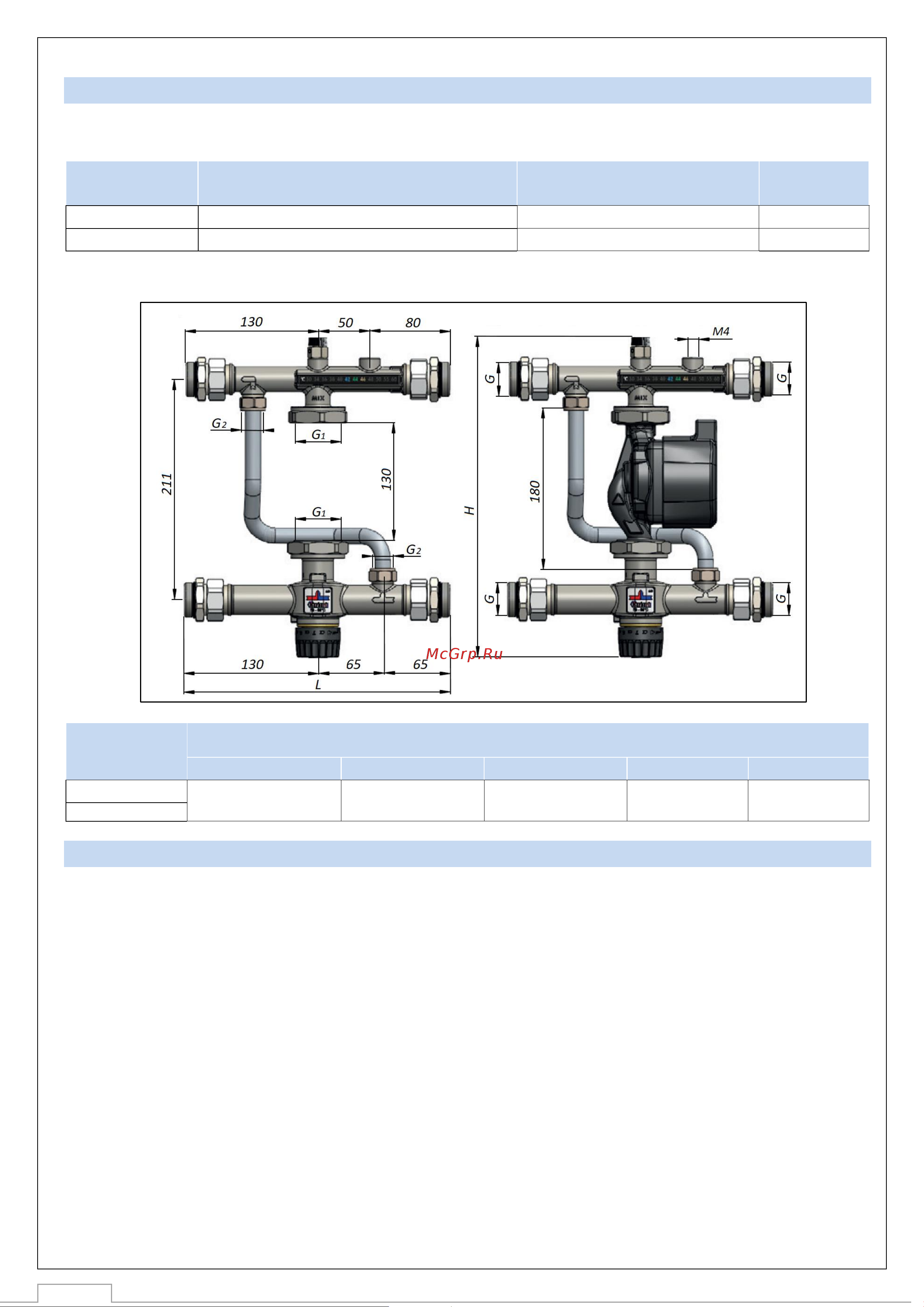

4.2. ГАБАРИТНЫЕ РАЗМЕРЫ

АРТИКУЛ

РАЗМЕРЫ, ММ

G 1

G 2

SDG-0120-007000

260

311

1" (НР)

1"1/2 (ВР)

1/2" (ВР)

SDG-0120-007001

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

Монтаж насосно-смесительных узлов STOUT следует производить в соответствии с требованиями

(СП 60.13330.2016, СП 31-106-2002, СП 73.13330.2016).

Монтаж насосно-смесительных узлов в трубопроводной системе должен выполняться

квалифицированными специалистами.

Насосно-смесительные узлы STOUT должны эксплуатироваться при давлении и температуре,

изложенных в настоящем паспорте.

Внимание! Монтаж и демонтаж насосно-смесительных узлов необходимо выполнять на

охлажденном контуре, не находящемся под давлением;

Для обеспечения возможности выполнения проверок и техобслуживания насосно-смесительных

узлов и других компонентов не создавать препятствий для доступа и видимости.

Возможные варианты установки насосно-смесительного узла:

 Настенная установка;

 Установка в нишах;

 Установка в шкафах.
