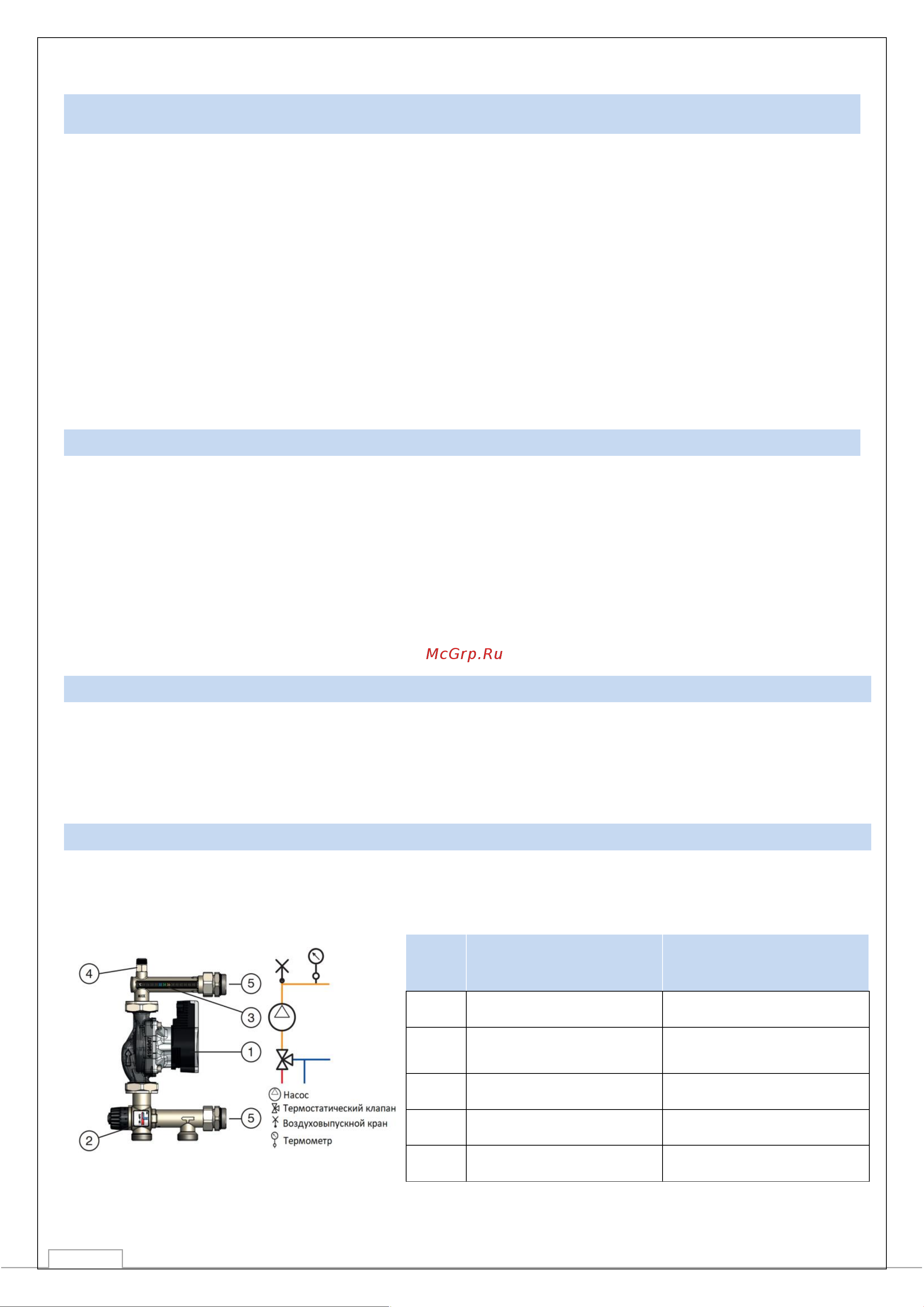

![STOUT с термостатическим клапаном 20-43°C, без насоса SDG-0120-005000 RG008U9U3FSIS7 Инструкция к STOUT SDG-0120-005000 RG008U9U3FSIS7 онлайн [2/10] 826164](/views2/2059657/page2/bg2.png)
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2 Дата: 01.09.2019
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-4
4
Номенклатура и габаритные размеры
5
5
Рекомендации по монтажу и эксплуатации
5-8
6
Транспортировка и хранение
8
7
Утилизация
8
8
Приемка и испытания
8
9
Гарантийные обязательства
9
10
Гарантийный талон
10
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Насосно-смесительный узел с 3-х ходовым термостатическим клапаном 20-43
о
С STOUT, тип: SDG-
00120.
1.2. ИЗГОТОВИТЕЛЬ
Торговая марка “STOUT”. Завод фирмы-изготовителя: Barberi Rubinetterie Industriali s.r.l. - 13018
VALDUGGIA (VC) ITALY - Via Monte Fenera, 7.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Насосно-смесительный узел с 3-х ходовым термостатическим клапаном STOUT изделие полной
заводской готовности. Предназначен для обеспечения циркуляции и поддержания температуры
подающего теплоносителя на постоянном уровне 20-43
о
С в низкотемпературных системах
отопления типа «теплый пол».
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 УСТРОЙСТВО НАСОСНО-СМЕСИТЕЛЬНОГО УЗЛА С 3-Х ХОДОВЫМ ТЕРМОСТАТИЧЕСКИМ
КЛАПАНОМ
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Насос Grundfos UPSO 25-65/130
Чугун
2
3-х ходовой термостатический
смесительный клапан
Корпус - латунь CW617N,
Рабочая пружина – нержав. Сталь
AISI 302, уплотнения - EPDM
3
Термометр
LCD (Liquid crystal thermometer)
4
Штуцер с воздуховыпускным
краном
Латунь CW617N
5
Фитинги для подсоединения
Латунь CW617N
