ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

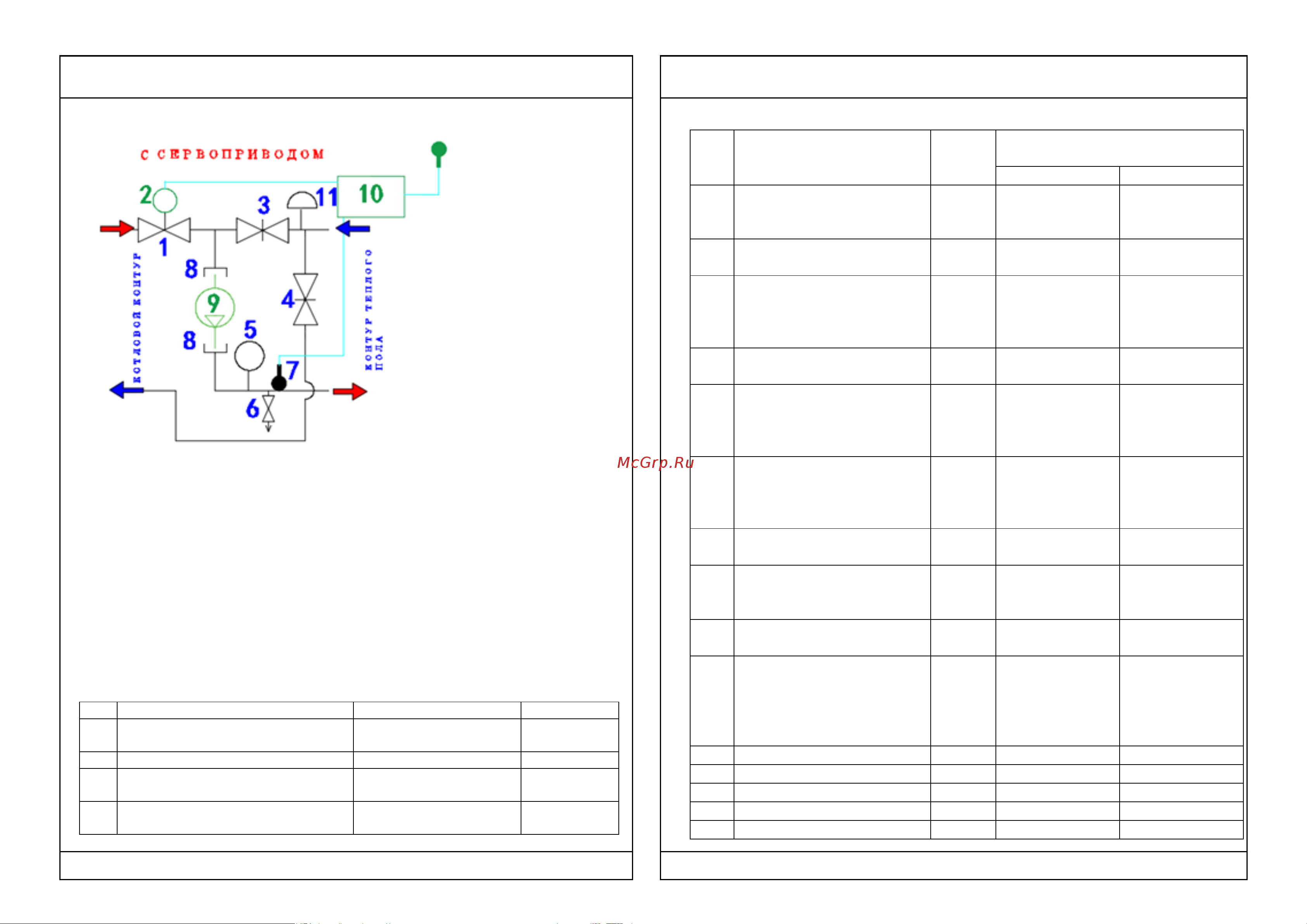

Обозначения на схемах:
1 –термостатический клапан;
2-термоголовка с выносным датчиком или сервопривод (сервопривод в комплект
поставки не входит);
3-балансировочный клапан вторичного контура;
4- балансировочный клапан первичного контура;
5-термометр;
6-дренажный кран;
7-гильза для датчика температуры;
8-накидные гайки для присоединения насоса;
9-насос циркуляционный ( в комплект поставки не входит);
10 – контроллер ( в комплект поставки не входит);
11-ручной воздухоотводчик.
3. Применяемые материалы
№
Наименование
Тип материала
Марка
1
Корпуса и пробки элементов,
накидные гайки
горячештампованная
латунь никелированная
CW 617N
2
Затворы балансировочных клапанов
латунь
CW 614N
3
Уплотнительные кольца
этил-пропиленовый
эластомер
EPDM 70Sh
4
Трубка байпаса
Латунная
никелированная
4.Технические характеристики
№
п/п
Наименование
характеристики
Значение характеристики при
насосе:
VRS 25/4G-130
VRS 25/6G-130
1
Номинальная тепловая
мощность смесительного
узла (Δt=10°С)
13
18
2
Монтажная длина насоса
(поз.9)
130
130
3
Максимальная
температура
теплоносителя в
первичном контуре
110
110
4
Максимальное рабочее
давление
10
10
5
Пропускная способность
(Kv) термостатического
клапана при настройке S-
2К (поз.1)
1,10
1,10
6
Максимальная пропускная
способность (Kvs)
термостатического
клапана (поз.1)
3,42
3,42
7
Пределы измерения
термометра (поз.5)
0÷80
0÷80
8
Максимальная
температура воздуха,
окружающего узел
50
50
9
Минимальное давление
перед насосом
0,1
0,1
10
Пропускная способность
балансировочного клапана
вторичного контура
(поз.3) (Kv) при
настройке:
10.1
Поз.0
0,17
0,17
10.2
Поз.1
1,23
1,23
10.3
Поз.2
2,59
2,59
10.4
Поз.3
3,13
3,13
10.5
Поз.4
3,32
3,32
