Назначение и область применения

Насосно-смесительныйузелпредназначен:

-длясоздания в системе отопления здания циркуляционного контура с пониженной до

настроечногозначениятемпературойтеплоносителя;

-дляподдержаниятемпературыирасходатеплоносителяназаданномуровне;

-дляобеспечениягидравлическойбалансировкивысокотемпературногоинизкотемпера-

турногоконтуров.

Насосно-смесительныйузелприменяетсявсистемахвстроенноговодяногоотопления–

теплыеполы,теплыестены,обогревтеплициоткрытыхплощадок.

1. Комплектация

•нижнийгидравлическийблок,включающийсмесительныйклапансбайпаснымиобрат-

нымклапаном;

• верхний гидравлический блок, включающий автоматический клапан для удаления

воздуха1/2"иконтрольныйтермометрот0

Сдо120

С;

•крепежнаяскобадлясмесительногоузла;

•термостатическаяголовкаспогружнымтемпературнымдатчиком;

•паспорт.

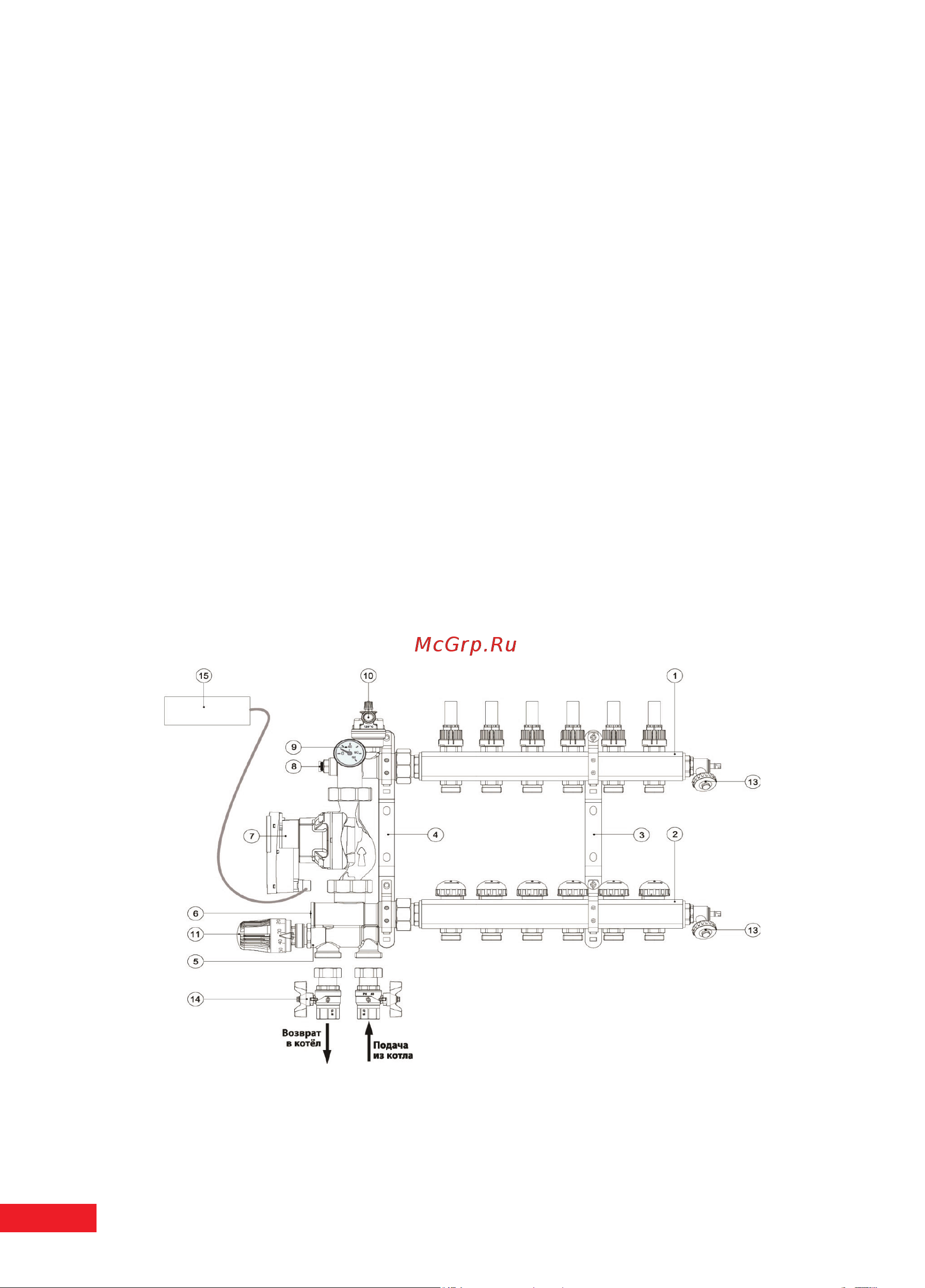

1.1. Конструкция

1.Подающаяколлекторнаяпланкадлясистемынапольногоотоплениясзапорно-регули-

рующимиклапанамиилисрасходомерами(вкомплектневходит).

Рисунок1.
