210-260

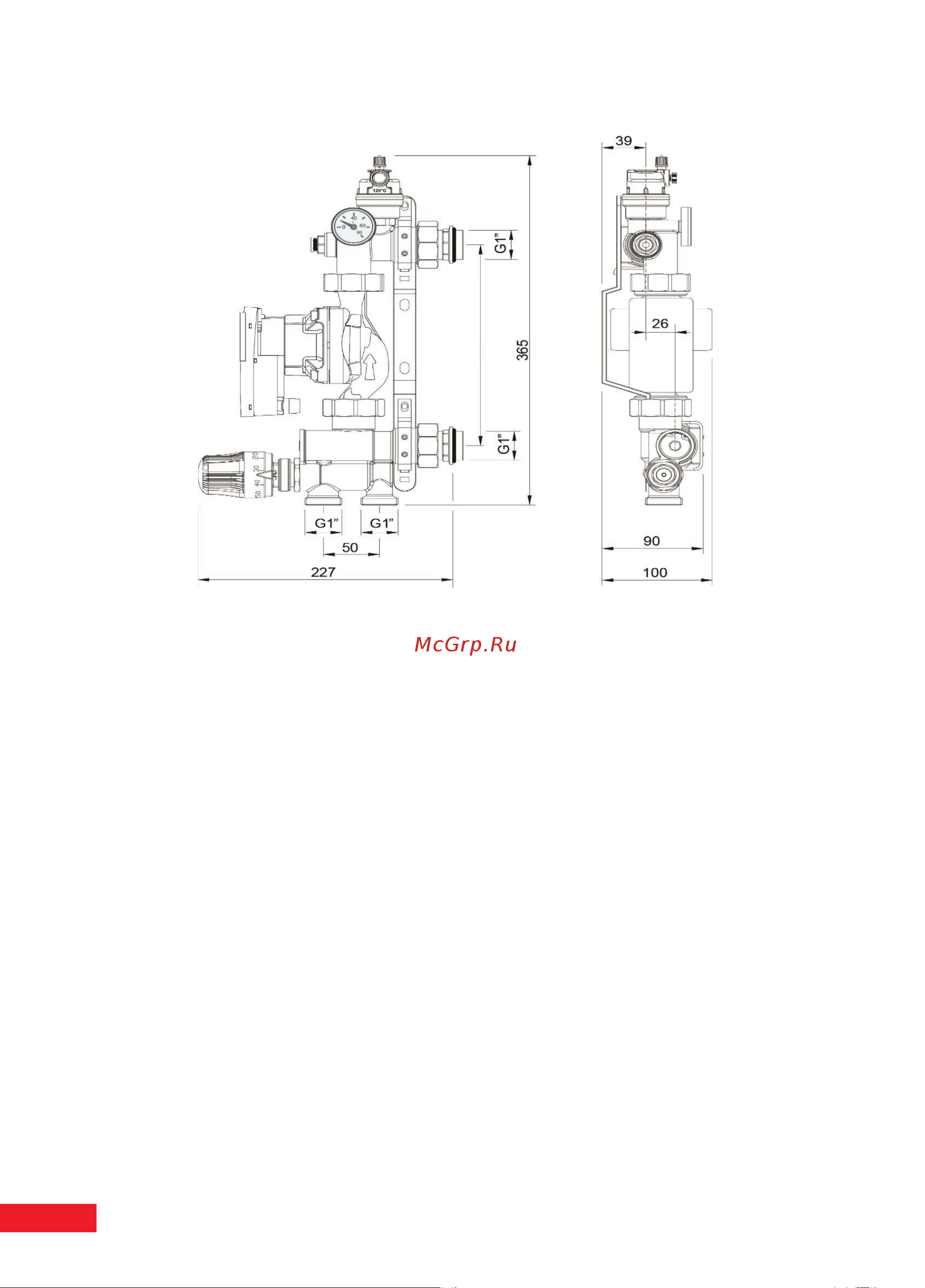

Рисунок2.

2. Установка теростатического элемента с погружным температурным датчиком.

1.установитенастройкуэлементанамаксимальноезначение;

2.припомощиймонтажногокольцаэлементазакрепитеегонасмесительномклапане(рис

1поз.5;)

3.поместитедатчиквгнездотемпературногодатчика(рис1.поз8.);

4.установитенастройкуголовкинарасчетнуютемпературу.

3. Балансировка и настройка группы

3.1.Примерынастройки

Расчетныеданные:

P-тепловаянагрузканизкотемпературногоконтура=6000Вт

Тip-температураподачинизкотемпературногоконтура=40

Тс-температуравысокотемпературногоконтура=70

∆Тip-расчетныйперепадтемпературвнизкотепмератуномконтуре=5

Тr - температура теплоносителя в обратном трубопроводе низкотемпературного

контура=Тip-∆Тip=40

С-5

С=35

Qip-расходвнизкотемпературномконтуре=(P[Вт]х0,86)/(∆Тip)=(6000х0,86)/5=1032л/ч.

∆Pvaiv-потерядавленияврегулирующемклапане

Согласноприведеннойнижедиаграмме(рис.3.)расходу1032л/чсоответствуют6разных

кривых∆Pvaivприразныхнастройкахбайпаса(рис1.поз.3):чемменьшеоткрытбайпас,

тембыстреедостигаетсятребуемаятемпературанаподачеинаоборот,примаксималь-
