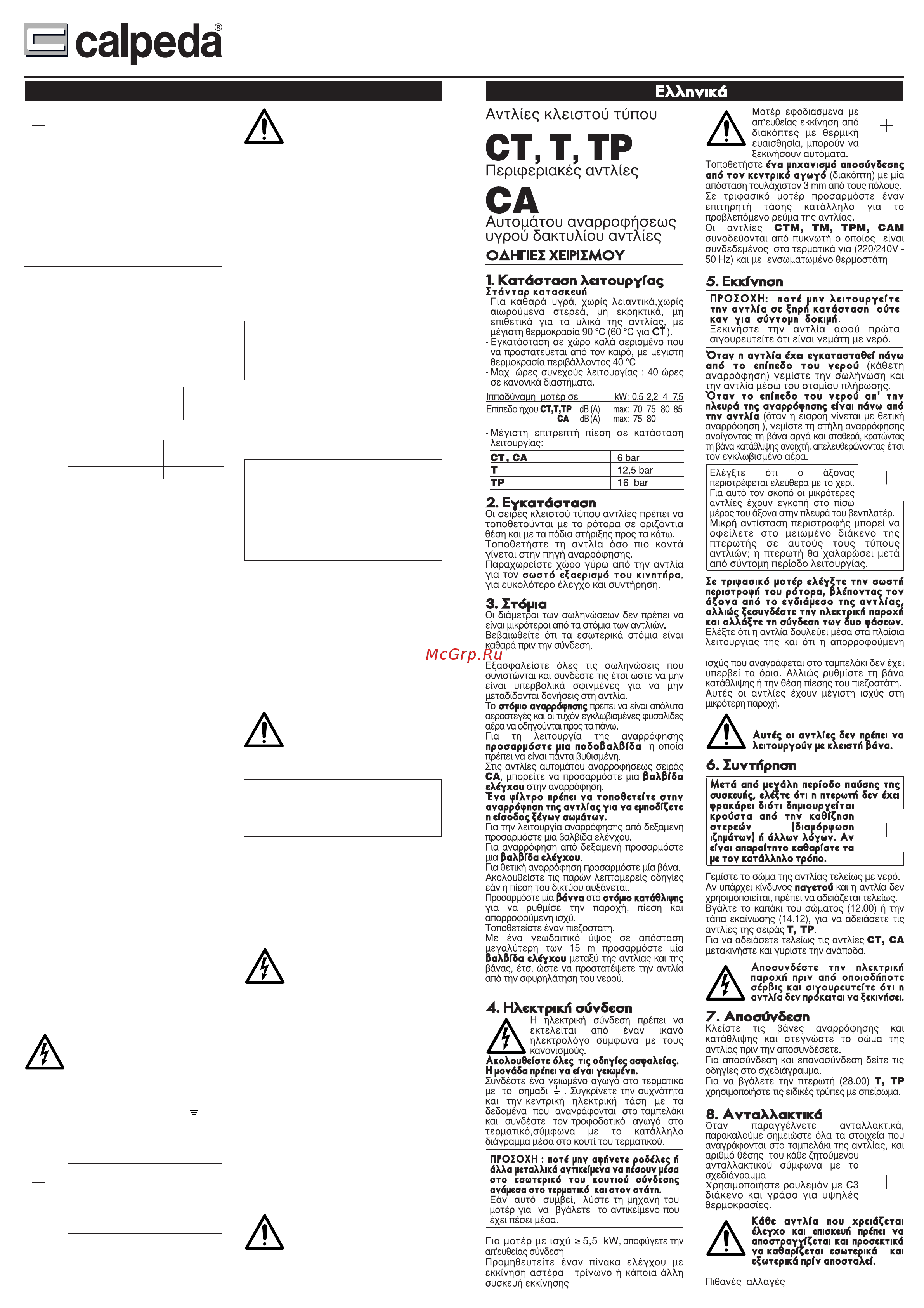

Blokpompen
CT, T, TP
met periferische waaier
CA
zelfaanzuigende vloeistofring
pompen
ORIGINEEL BEDIENINGSVOORSCHRIFT
1. Toepassingsgebied
Standaard uitvoering
-
Voor schone niet-
explosieve
vloeistoffen
welke verschoond zijn van abrassieve en
zwevende delen en welke de pompmaterialen
niet aantasten,
met een maximum
temperatuur van 90 °C (60 °C voor CT).
- Maximale omgevingstemperatuur: 40 °C.
- Maximale starts per uur: 40 bij regelmatige
intervallen.
- Maximum toegestane werkdruk is:
CT, CA 6 bar
T 12,5 bar
TP 16 bar
2. Installatie
Deze serie close coupled
pompen
dient
geïnstalleerd te worden met de rotoras
horizontaal en pompvoeten naar beneden.
Plaats de pomp zo dicht mogelijk bij de zuigbron.
Zorg voor voldoende ruimte rond de pomp
voor motorventilatie, inspectie en
onderhoud.
3. Leidingen
De leidingdiameters mogen nooit kleiner zijn dan
de pompaansluitingen.
Men dient zich ervan te verzekeren dat de
binnenzijde van de leidingen schoon zijn
voordat de pomp wordt geïnstalleerd.
Bevestig alle leidingen middels steunpunten
en verbind ze zo dat er geen mechanische
krachten op het pomphuis worden uitgeoefend.
De zuigleiding moet luchtdicht en oplopend
richting pomp zijn om luchtzakken te
voorkomen.
Bij een negatieve voordruk (zuigbedrijf)
dient
men een voetklep met zuigkorf, die
altijd ondergedompeld blijft, te plaatsen.
De zelfaanzuigende pompen, series CA,
kunnen voorzien worden van
schuifafsluiters in de zuig.
Installeer een zuigfilter aan de
zuigzijde van de pomp. Hiermede
voorkomt u dat er vaste delen in
de pomp terecht komen.
Bij aanzuiging uit een opslagtank
plaatst men een terugslagklep.
Bij een positieve voordruk plaatst men een
schuifafsluiter.
Volg de lokale verordeningen als de pomp
als drukverhogingspomp in het (drink)
waterleidingnet wordt toegepast.
Plaats een schuifafsluiterklep in de persleiding
om de pompopbrengst, druk en vermogen
te regelen. Installeer altijd een manometer.
Bij een totale opvoerhoogte aan de
perszijde van meer van 15 m, dient men
tussen de pomp en de schuifafsluiterklep
een terugslagklep te plaatsen. Dit ter
bescherming van de pomp tegen waterslag.
4. Elektrische aansluiting
De elektrische aansluiting moet uit-
gevoerd worden door een gekwalifi-
ceerd elektriciën overeenkomstig de
plaatselijke verordeningen.
Volg alle veiligheidsinstructies.
De pompset dient op een juiste wij-
ze geaard te zijn. Verbind de aarde in de
aansluitdoos met het gemerkte teken .
Vergelijk de frequentie en voltage met de waar-
den op het typeplaatje en sluit de fasen aan ove-
reenkomstig het schema in de aansluitdoos.
LET OP: geen metalen
voorwerpen in de kabel
opening tussen aansluitdoos
en stator laten vallen,
anders
motor demonteren en voorwerp
verwijderen.
Bij motorvermogens boven 5,5 kW voorkom
directe inschakeling. Plaats een schakelkast
met ster/driehoekschakelaar of andere start-
voorziening.
De motoren welke voedingsspan-
ning hebben kunnen door schake-
laars automatisch starten.
Installeer een schakelaar waarbij elke
fase van de toevoer uitgeschakeld
kan worden. De opening tussen de
contacten dient minimaal 3 mm te zijn.
Bij gebruik van een 3-fase motor dient men
een motorbeveiliging, overeenkomstig de
nominale motorstroom, te gebruiken.
De één-fase wisselstroommotoren, serie
CTM, TM, TPM, CAM zijn voorzien van
een condensator die verbonden is met de
aansluitingen, 220/240 V - 50 Hz met een
ingebouwde thermische beveiliging.
5. Starten
LET OP: Laat de pomp nooit
drooglopen.
Start de pomp nadat het pomphuis door
de daarvoor bestemde opening volledig is
gevuld met vloeistof.
Bij zuigbedrijf moet de zuigleiding en de
pomp via ontluchtingsklep gevuld zijn.
Als men werkt bij een positieve voordruk
,
vult men de pomp door de zuigklep
langzaam volledig te openen en houdt men
de persklep (en de ontluchtingsklep) open
om lucht te laten ontsnappen.
Controleer of de pomp met de hand
gedraaid kan worden. Voor dit doel hebben
de kleinere pompen een schroevendraaier
inkeping aan de ventilatorzijde van de as.
In het begin kan er enige weerstand
ontstaan door een verminderde
waaierruimte van deze pomp.
Na een korte periode draait de waaier weer
normaal.
Bij een 3-fase motor controleert
men dat de as draait in de richting van
de pijl op het pomphuis. Indien de
draairichting onjuist is, dan dient men de
verbinding van 2 fasen te verwisselen.
Controleer of de pomp binnen het werk-
punt draait en dat de opgenomen stroom
zoals vermeld op het typeplaatje niet wordt
overschreden, anders dient u de afsluiter te
knijpen of de instelling van de drukschake-
laar aan te passen.
Deze pompen hebben de maximale vermo-
gens met minimale afgifte
Deze pompen mogen nooit bij
gesloten afsluiter draaien.
6. Onderhoud
Na een langere periode van stilstand,
dient voor hertstart de waaier gecon-
troleert te worden op vaste delen en
andere vervuilingen. Indien noodzake-
lijk de waaier schoonmaken.
Vul het gehele pomphuis met vloeistof.
Als de pomp niet gebruikt wordt, dan dient
deze bij vorst volledig te worden afgetapt.
Verwijder de pompdeksel (12.00) of de af-
tapplug (14.12.), indien aanwezig, om de
pompen T, TP series te ledigen.
Om de pompen, type CT en CA, geheel te
ledigen, demonteer de pomp en draai deze
pomp ondersteboven.
Voor elke vorm van
onderhoud, dient men de
elektrische aansluitingen los
te nemen en zorg dat de
stroom niet per ongeluk
ingeschakeld kan worden.
7. Demontage
Sluit de zuig- en perskleppen af voordat
men de pomp demonteert.
Voor demontage of montage verwijzen
wij u naar de onderdelentekening.
Om de waaier te verwijderen (28.00) series
T, TP, gebruik de draadboringen.
8. Onderdelen
Bij onderdelen bestellingen dienen de
gegevens die op het typeplaatje staan
alsmede het positienummer van elk gewenst
deel overeenkomstig de maatschets te
worden vermeld.
Lagers C3 en vet voor hoge temperaturen
toepassen.
Iedere pomp welke inspectie
en/of reparatie behoeft, moet af-
getapt en zorgvuldig worden ge-
reiningd, zowel uit als inwendig,
alvorens deze te transporteren.
Wijzigingen voorbehouden
Nederlands
Motorvermogen
tot kW: 0,5 2,2 4 7,5
Geluidsniveau
CT,T, TP dB (A) max: 70 75 80 85
CA
dB(A) max: 75 80
Calpeda s.p.a. Via Roggia di Mezzo, 39
36050 Montorso Vicentino - Vicenza - Italia
Tel. +39 - 0444 476 476 Fax +39 - 0444 476 477
