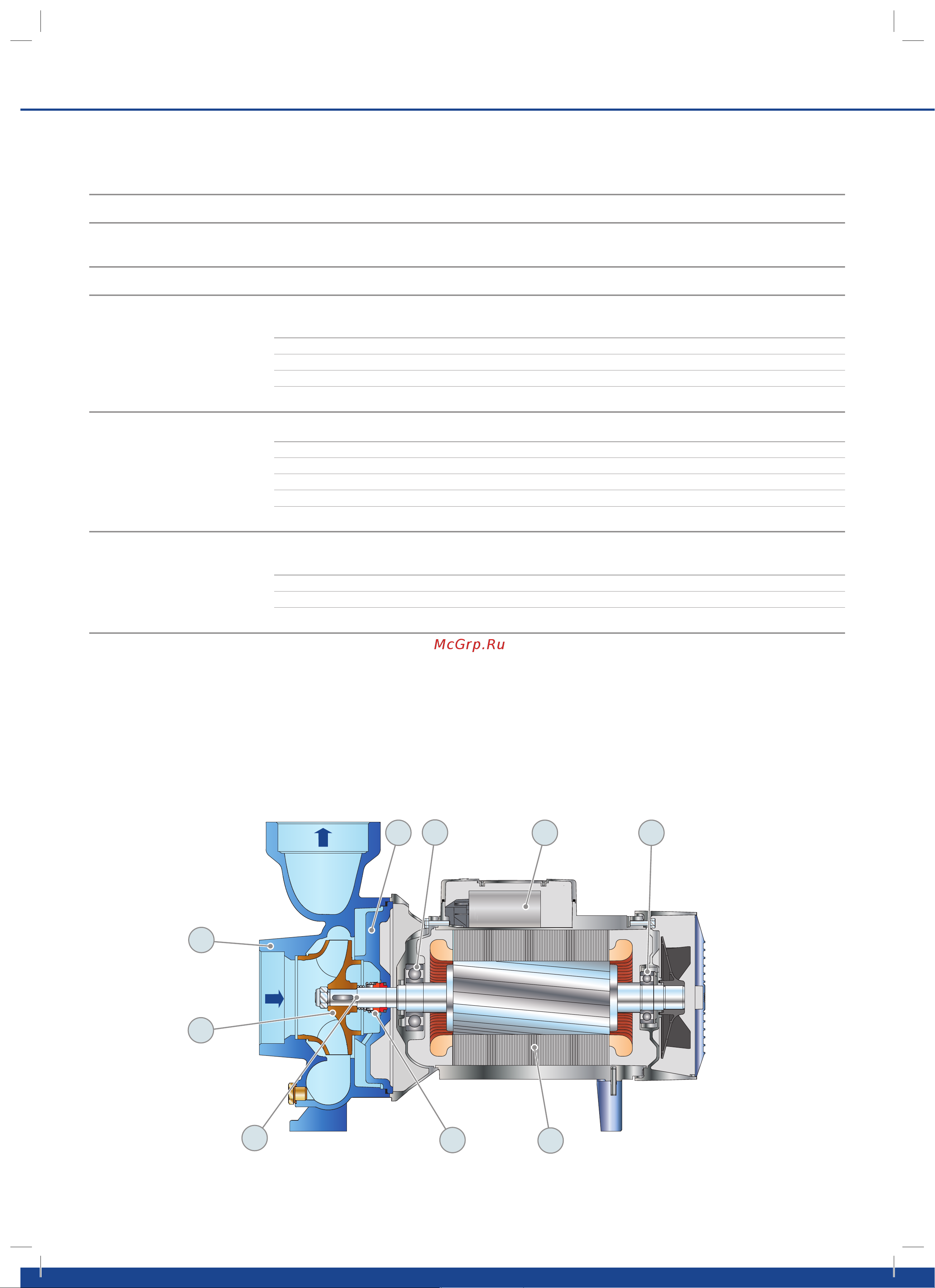

ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

1 КОРПУС НАСОСА Чугун, патрубки с резьбой согласно ISO 228/1

2 ФЛАНЕЦ Чугун (нержавеющая сталь AISI 304 для HF 4)

3 РАБОЧЕЕ КОЛЕСО Латунь для HF 4, HF 6, HF 8

Чугун для HF 20, HF 30

4 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104

5 МЕХАНИЧЕСКОЕ

УПЛОТНЕНИЕ

Электронасос Уплотнение Вал Материалы

Тип Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер

HF 4 AR-14 Ø 14 мм Керамика Графит NBR

HF 6 FN-18 Ø 18 мм Графит Керамика NBR

HF 8, HF 20 FN-20 Ø 20 мм Графит Керамика NBR

HF 30 FN-24 Ø 24 мм Графит Керамика NBR

6 ПОДШИПНИКИ

Электронасос Тип

HF 4 6203 ZZ / 6203 ZZ

HF 6 6304 ZZ / 6204 ZZ

HF 8B, HF 20B-N 6206 ZZ - C3 / 6205 ZZ

HF 8A, HF 20A-N 6306 ZZ - C3 / 6206 ZZ - C3

HF 30 6307 ZZ - C3 / 6206 ZZ - C3

7 КОНДЕНСАТОР

Электронасос Емкость

Однофазный

(230 В или 240 В) (110 В)

HFm 4 20 μF - 450 B 60 μF - 300 B

HFm 6C 31.5 μF - 450 B 60 μF - 250 B

HFm 6B 45 μF - 450 B 80 μF - 250 B

8 ЭЛЕКТРОДВИГАТЕЛЬ HFm: однофазный 230 В - 50 Гц с тепловой защитой, встроенной в обмотку.

HF: трехфазный 230/400 В - 50 Гц до 4 кВт

400/690 В - 50 Гц от 5,5 до 7,5 кВт.

➠ Электронасосы с трехфазным двигателем имеют высокую эффективность класса

IE2 до P2=1,1 кВт и IE3 от P2=1,5 кВт (IEC 60034-30)

– Изоляция: класс F

– Степень защиты: IP X4
