стационарный и/или сменный фильтр, который требует периодической очистки.

9. НЕ ЗАПУСКАЙТЕ НАСОС ДО ТЕХ ПОР, ПОКА СИСТЕМА НЕ ЗАПОЛНЕНА

ПЕРЕКАЧИВАЕМОЙ ЖИДКОСТЬЮ.

10. Если соблюдены все пункты, то запустите насос.

Расположение клеммной коробки:

Если необходимо изменить положение клеммной коробки, лучше осуществить это до окончательной

установки. Если насос уже установлен, удостоверьтесь в том, что электропитание насоса выключено и

задвижки перекрыты до начала удаления установочных винтов.

Допустимое положение клеммной коробки зависит от её конструкции и конструкции насоса.

Для устранения риска попадания конденсата в клеммную коробку рекомендуется установить её таким

образом, чтобы она была расположена слева от насоса (кабелем вниз), либо сверху. Возможные

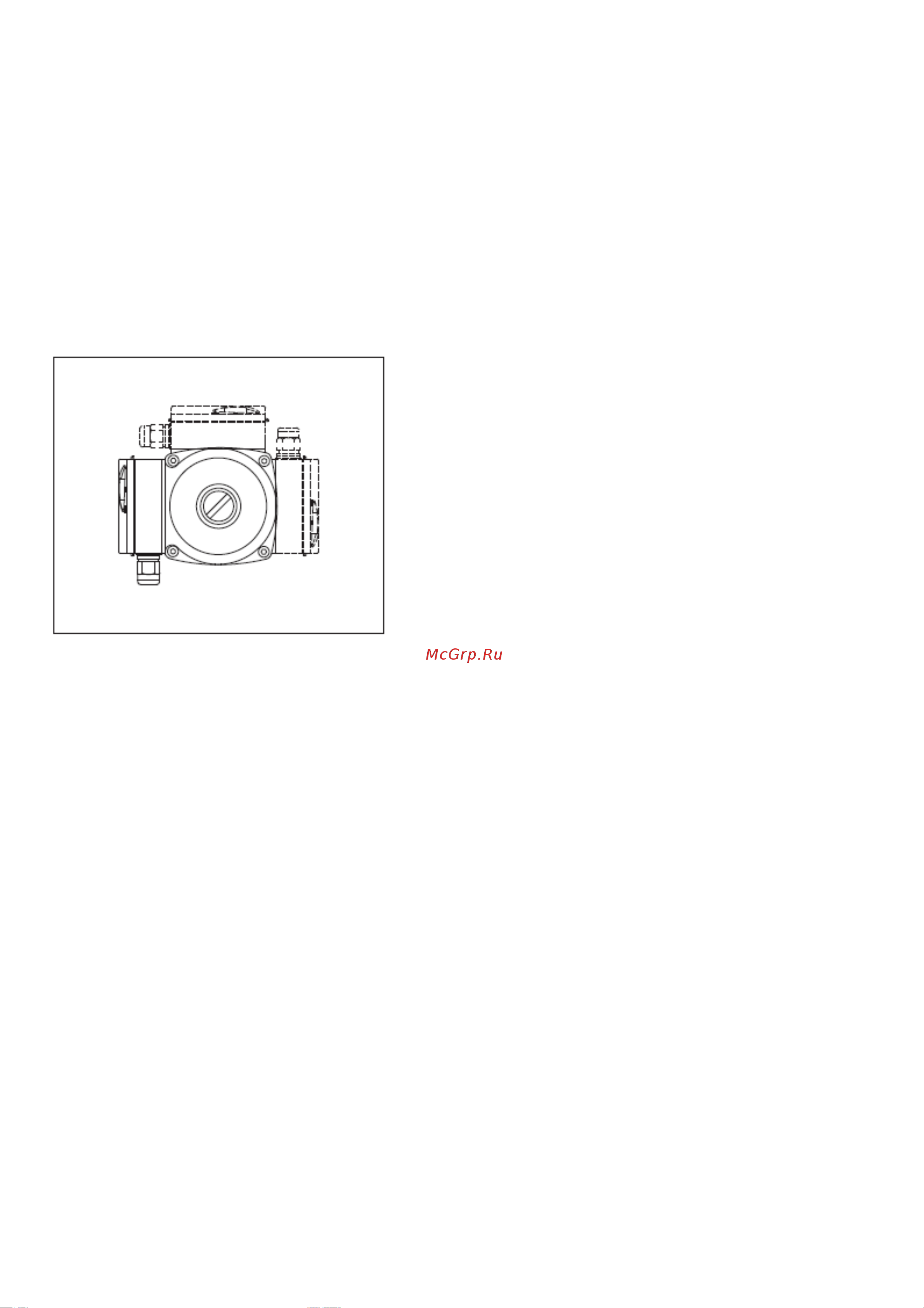

положения указаны на рисунке.

Для того, чтобы поменять положение клеммной коробки:

1. Отвинтите четыре установочных винта, придерживая при этом статор двигателя.

2. Аккуратно отделите статор от камеры насоса и поверните статор в нужное допустимое положение

клеммной коробки.

3. Вверните установочные винты и затягивайте их по диагонали с постоянным моментом (5 Н*м).

4. Удостоверьтесь, что рабочее колесо свободно проворачивается. Если рабочее колесо

проворачивается не свободно, повторите процесс разборки/сборки насоса.

5. Для устранения риска образования конденсата в электродвигателе в нижней части статора имеются

дренажные отверстия. При работе со средами с температурой ниже температуры

окружающей среды статор электродвигателя необходимо установить в таком положении,

чтобы дренажные отверстия были направлены вертикально вниз.
