Фекальные насосы серии VSm

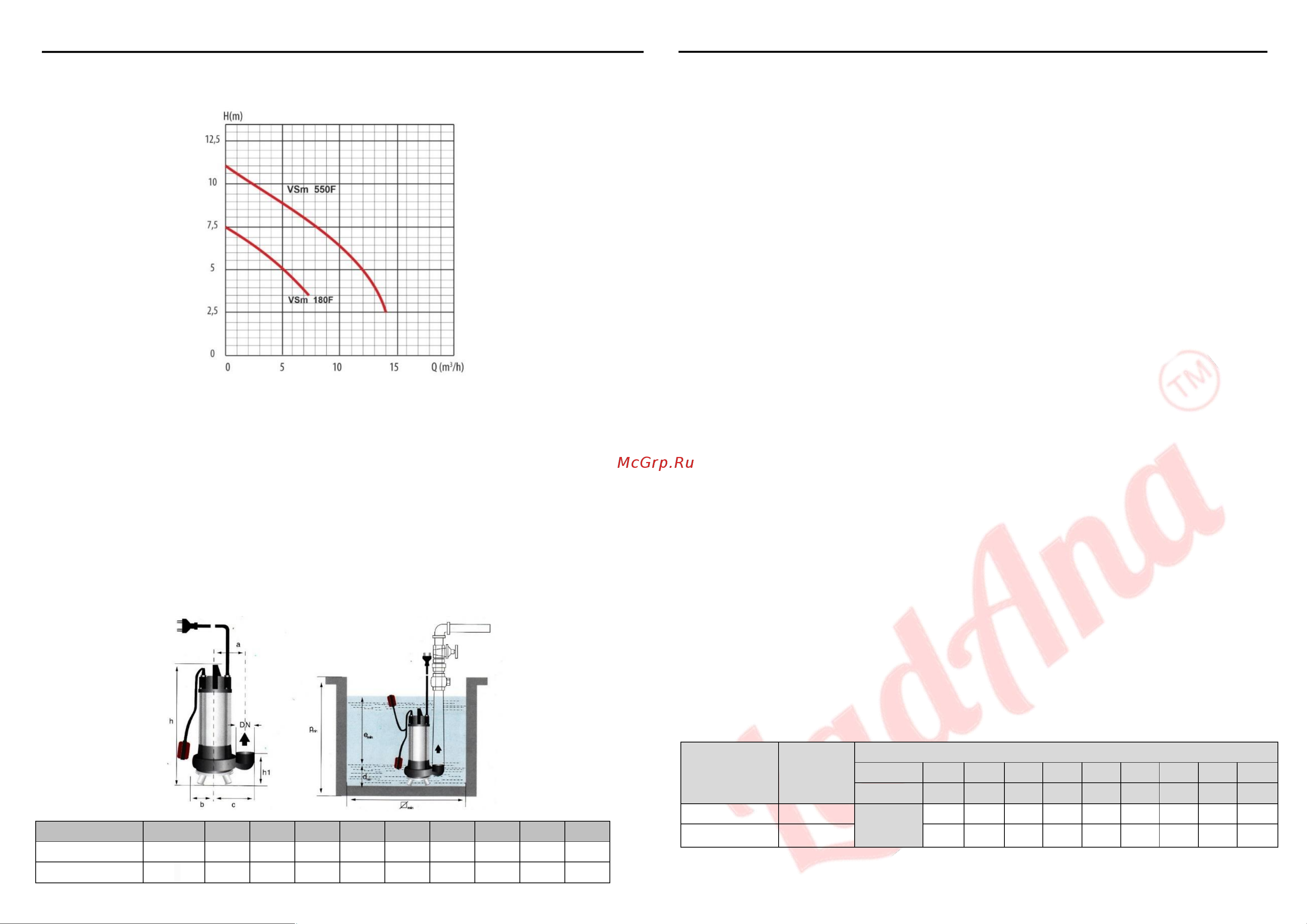

6. Гидравлические кривые
7. Конструктивные характеристики
Корпус насоса из чугуна
Корпус электродвигателя из нержавеющей стали
Рабочее колесо из чугуна
Механическое уплотнение из керамики-графита
Электродвигатель асинхронный, пригодный для непрерывной работы, однофазный (220В/50Гц),
со встроенным термозащитным приспособлением (аварийным выключателем)
Кабель питания погружного типа из неопрена
Степень защиты IP68
Класс изоляции В
Внимание! Завод изготовитель оставляет за собой право вносить свои изменения в конструкцию
насоса
8. Схема установки и габаритные размеры
Модель
DN
a
b
c
h
h1
d
e
p
Ø
VSm180 F
1 1/4''
80
62
106
420
95
86
340
700
500
VSm550 F
2″
114
85
148
442
129
106
340
700
500
Фекальные насосы серии VSm
Насос устанавливается на ровное и твердое дно водоема. При стационарной установке насос
подключается к жесткой напорной линии. Напорная линия должна иметь условный проход не
менее, чем ДУ насоса. При мобильной установке насос подключается к шланговому соединению.
При мобильной установке нужно обезопасить насос от падения и смещения путем подвешивания.
Включение и выключение насоса осуществляется автоматически при помощи поплавкового
выключателя (для однофазных насосов). Поплавковый выключатель должен быть закреплен на
насосе, напорной линии или шахте так, чтобы он без помех мог отслеживать уровень воды в
шахте. При опускании насоса в котлован следите, чтобы поплавковый выключатель мог свободно
двигаться.
Пуск
Внимание: перед началом работ с насосом необходимо предварительно выключить напряжение
питания и принять все меры, исключающие возможность его случайного включения. Убедитесь в
том, что все оборудование, необходимое по технике безопасности, подключено правильно.
Недопустима работа насоса всухую. Пуск насоса запрещен, если в колодце присутствует
взрывоопасная атмосфера. Пуск насоса запрещен, если в колодце находятся люди.
Порядок действий при пуске:
1. Проверить надлежащее функционирование контрольно-измерительных приборов (если
таковые имеются).
2. Проверить регулировку датчиков контроля уровня, поплавковых выключателей или
электродов.
3. Открыть имеющуюся запорную арматуру.
4. Погрузить насос в перекачиваемую жидкость, после этого допустимо подать напряжение.
5. Проверить, заполнена ли гидросистема перекачиваемой жидкостью и удален ли из нее
воздух.
6. Включить насос.
7. После выключения насоса необходимо выдержать его в течение нескольких минут в
перекачиваемой воде для равномерного охлаждения.
Внимание! Необходимо немедленно отключить насос, если обнаружены необычные шумы,
вибрации или другие неисправности в процессе эксплуатации или при подаче напряжения питания.
Вновь включать насос допускается лишь после того, как определены и устранены причины
неисправности.
Внимание! Насосы предназначены для периодической эксплуатации. Однако насосы могут
использоваться и в режиме постоянной эксплуатации, если они полностью погружены в
перекачиваемую жидкость.
Запрещается эксплуатация насоса без воды. Охлаждение электродвигателя осуществляется за
счет перекачиваемой воды и воды, в которую погружен насос.
Запрещается менять положение насоса во время работы, поворачивать его, вытаскивать из воды.
Пуск насоса запрещен, если в шахте присутствует взрывоопасная атмосфера.
Пуск насоса запрещен, если в шахте находятся люди.
5. Технические параметры
Модель
насоса
220-240Вт
Производительность
л/мин
0
50
83
117
133
167
200
233
242
м³/час
0
3
5
7
8
10
12
14
14,5
VSm180 F
напор,
м
7,5
6
5
3,5
VSm550 F
11
8,5
8
8
7,5
6,5
5,5
4
2,5
