20
Рис.7
Русский (RU)
16
9. Выбор скорости вращения
Переключатель скорости вращения в клеммной
коробке имеет три положения.
Скорость вращения в отдельных положениях
определяют в соответствии с нижеследующей
таблицей:
Переключение на более низкую частоту
вращения обеспечивает значительную экономию
энергии и снижает уровень шума в системе.

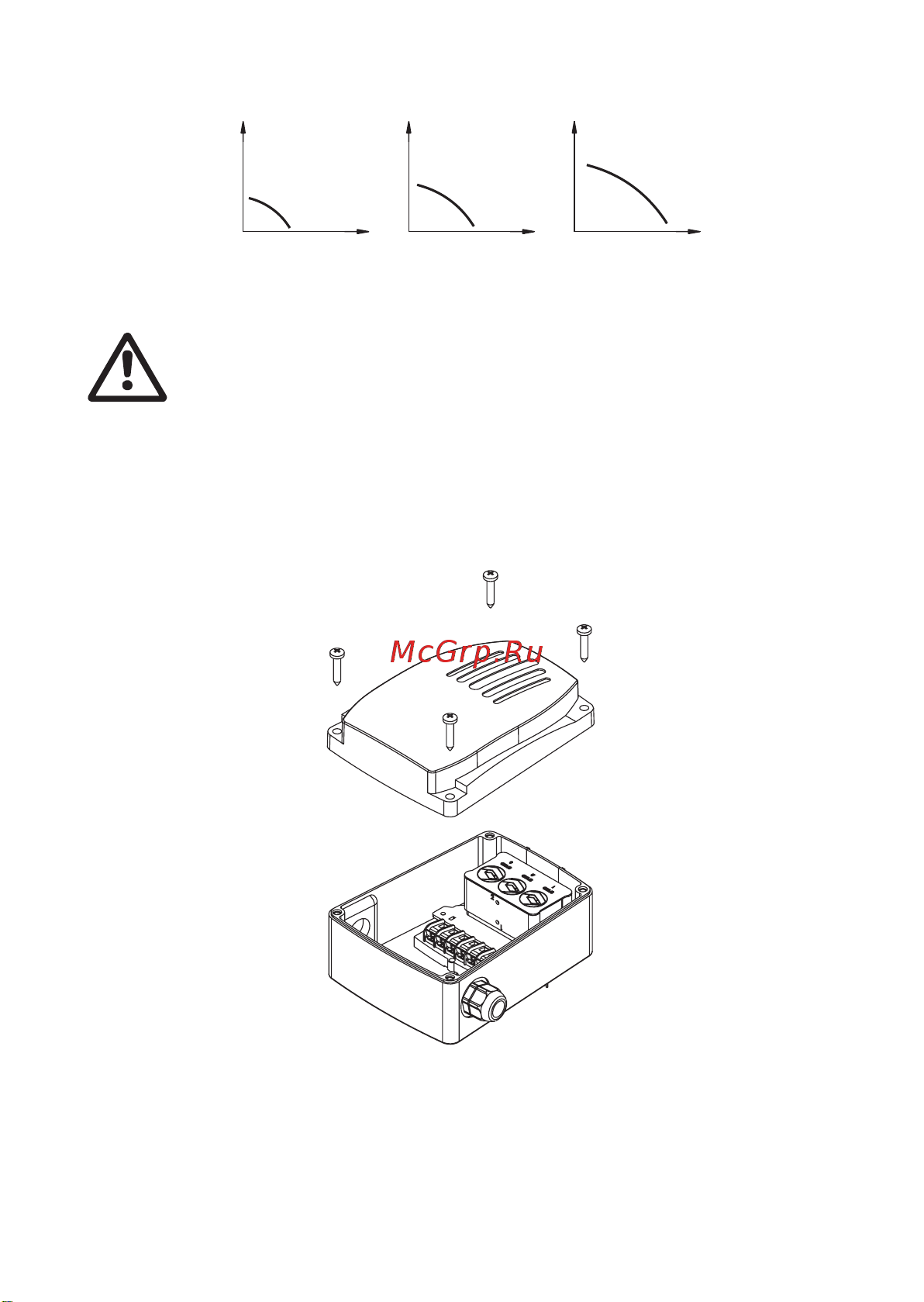

Рис. 10 Характеристика насоса на
скорости 1, 2 и 3
Изменение скорости выполняется в следующем
порядке:
1. С помощью внешнего выключателя отключить
насос от сети. Зелёный индикатор гореть не
должен.
2. Снять крышку клеммной коробки.
3. Извлечь модуль переключателя скорости и
установить его снова таким образом, чтобы
требуемый номер скорости был виден в окне
крышки клеммной коробки, как показано на
рис. 11.
4. Установить крышку клеммной коробки.
5. Подключить источник питания. Проверить,
чтобы зелёный индикатор горел постоянно
или мигал.
Рис. 11 Выбор скорости
Положение
переключа-
теля
скорости
Скорость вращения в % от ее
максимального значения
Насосы с
однофазными
электродвига-
телями
Насосы с
трёхфазными
электродвига-
телями
1 около 60 % около 70 %
2 около 80 % около 85 %
3 100 % 100 %
TM00 9247 4595
Предупреждение
Запрещено выполнять какие-либо
работы в клеммной коробке до тех
пор, пока не будет отключено
электропитание.
ВВннииммааннииее
При переключении со скорости 1
или на скорость 1 крышка
переключателя частоты вращения
должна быть установлена на
другую сторону переключателя.
ВВннииммааннииее
Переключатель скорости не должен
применяться в качестве сетевого
выключателя.
H
Q
12
Q
H
H
Q
3
TM00 9583 4996
Характеристика насоса на частоте вращения 1, 2 и 3
Предупреждение
Запрещено выполнять какие-либо работы в
клеммной коробке до тех пор, пока не будет
отключено электропитание.
Изменение частоты вращения выполняется в следующем
порядке:
1. С помощью внешнего выключателя отключить насос от сети.
2. Снять крышку клеммной коробки.
3. Извлечь модуль переключателя частоты вращения
и установить его снова таким образом, чтобы требуемый
номер частоты вращения был виден в окне крышки
клеммной коробки.
