Изменениеположенияблокауправления

Блок управления можно поворачивать с шагом 90°.

Изменение позиции электронного блока управления.

1. Закройте задвижки на входе и выходе насоса;

2. Удалите четыре болта крепления статора к улитке. При этом

придерживайте статор от падения, не снимая с насоса.

3. Не снимая статор с улитки, поверните по оси вала в такое

положение, чтобы кабельные вводы были направлены вниз;

4. Совместите отверстия для установки крепежных болтов;

Установите крепежные болты в отверстия и затяните их

крест-накрест;

5. Осторожно откройте задвижки, сначала на всасывающей

линии, затем на напорной.

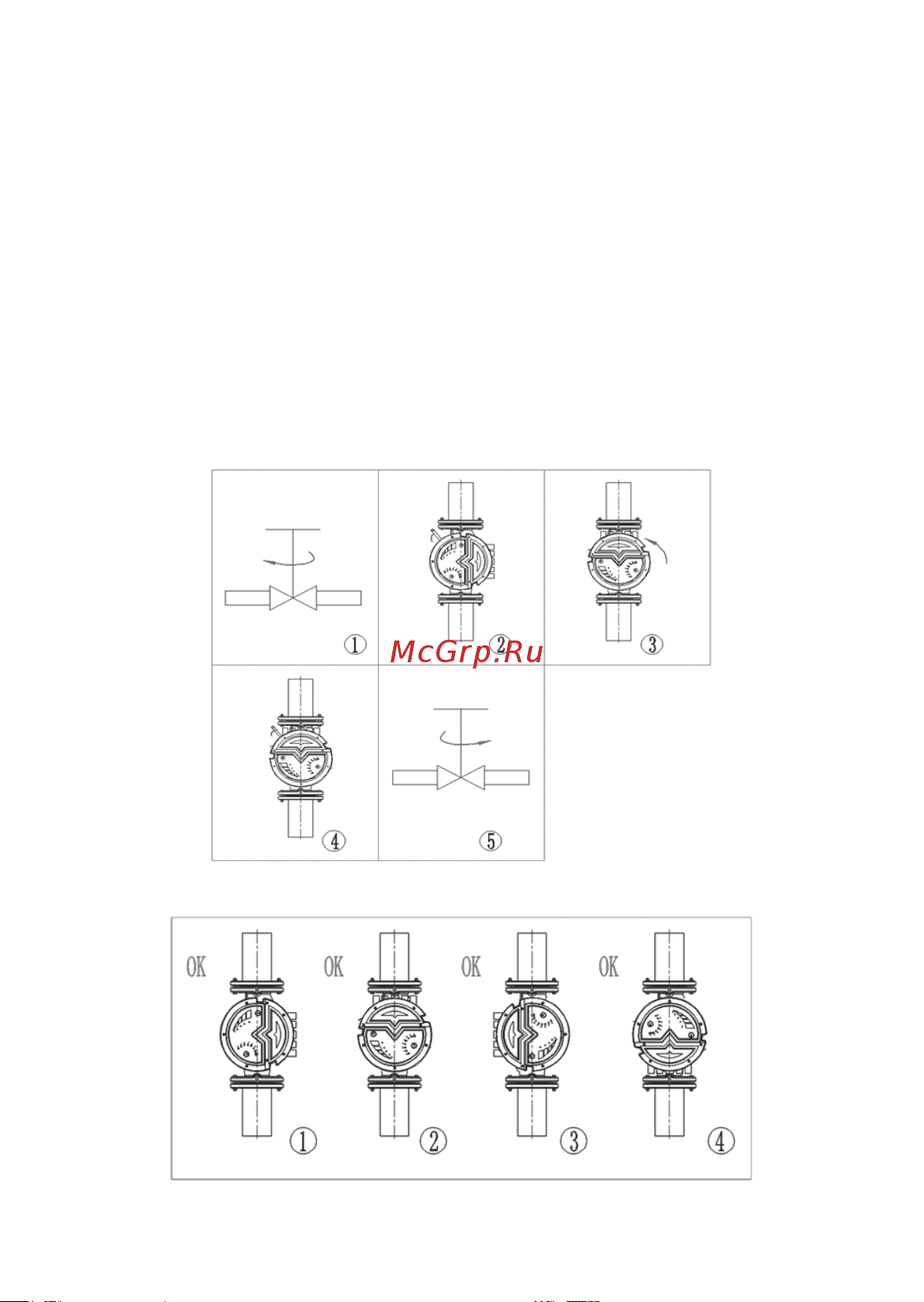

Рис.3

Процедура изменения положения блока управления

Рис.4

Возможные положения блока управления
