Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ЭЦВ

4. Устройство насоса

Серия ЭЦВ — погружные центробежные многоступенчатые насосы.

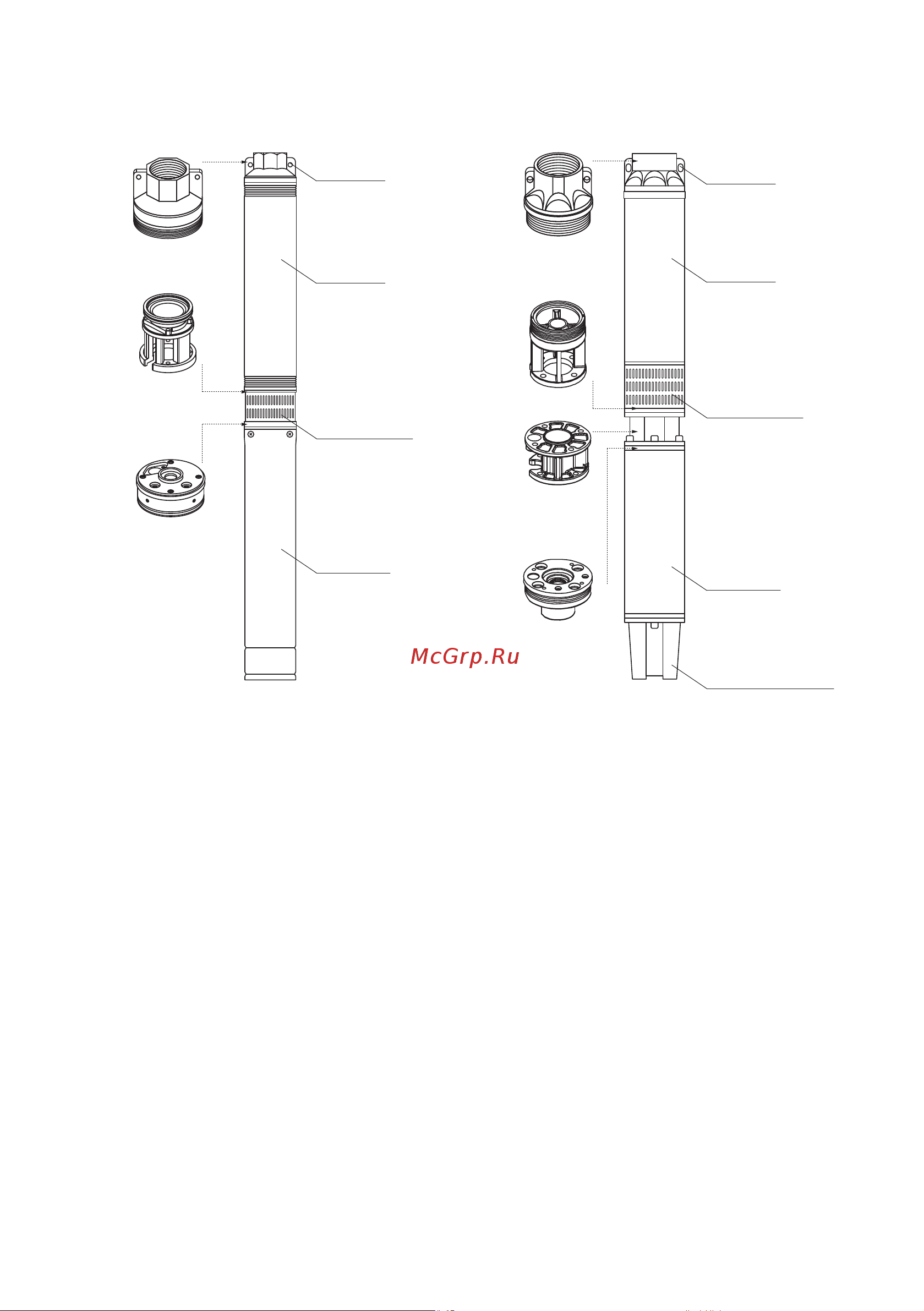

На рис. 2 ирис. 3 показаны основные элементы конструкции 4-, 5- и6-дюймовых

насосов (см. также рис. 4, 5). Насос состоит издвух основных частей — электро-

двигателя ипроточной части. Корпус насоса и фильтрующая решётка выполнены

изнержавеющей стали. Напорный патрубок, адаптер, коннектор, фланец икрышка

изготовлены изчугуна.

Электродвигатель — трёхфазный, маслонаполненный (см. подразделы 3.1. «Общие

характеристики» и3.3. «Технические данные»). Герметизация электрического кабеля

вофланце двигателя (коннекторе) выполнена спомощью разъёмного кабельного

ввода. 6-дюймовые насосы оснащены резьбовым кабельным вводом свозможно-

стью механического соединения иразъединения электрического кабеля.

Проточная часть состоит изнабора ступеней — рабочих камер, последовательно

повышающих напор внагнетательном патрубке насоса. Всостав каждой камеры

входит рабочее колесо, диффузор икорпус камеры. Рабочие колеса «плавающие»,

выполнены извысокопрочного, износоустойчивого полимера. Такая конструкция

ииспользуемый материал обеспечивают продолжительный срок службы проточной

части иуменьшают вероятность заклинивания при перекачивании воды смеханиче-

скими примесями.

Напорный

патрубок

Проушины

Адаптер

Фланец

двигателя

Коннектор

Проточная

часть

Фильтрующая

решётка

Двигатель

Крышка (заглушка)
