9
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
3. Сориентируйте шаблон для установки,
входящий в комплект поставки, согласно
выбранному типу размещения (вертикальный
– экран дисплея находится сверху или снизу
/ горизонтальный – экран дисплея находится
справа или слева). Необходимо наличие
источника электропитания на расстоянии
не более 500 мм от места установки с
параметрами электросети 220–240 В / 50 Гц.
2. Выберите место установки прибора.
При выборе места установки убедитесь,
что расстояние от ближайшей стены до
любой решетки составляет не менее 150 мм.
Установка прибора должна производиться
только на прочных и ровных поверхностях,
позволяющих выдержать вес прибора
(6,9 кг). Возможна горизонтальная
и вертикальная установка прибора.

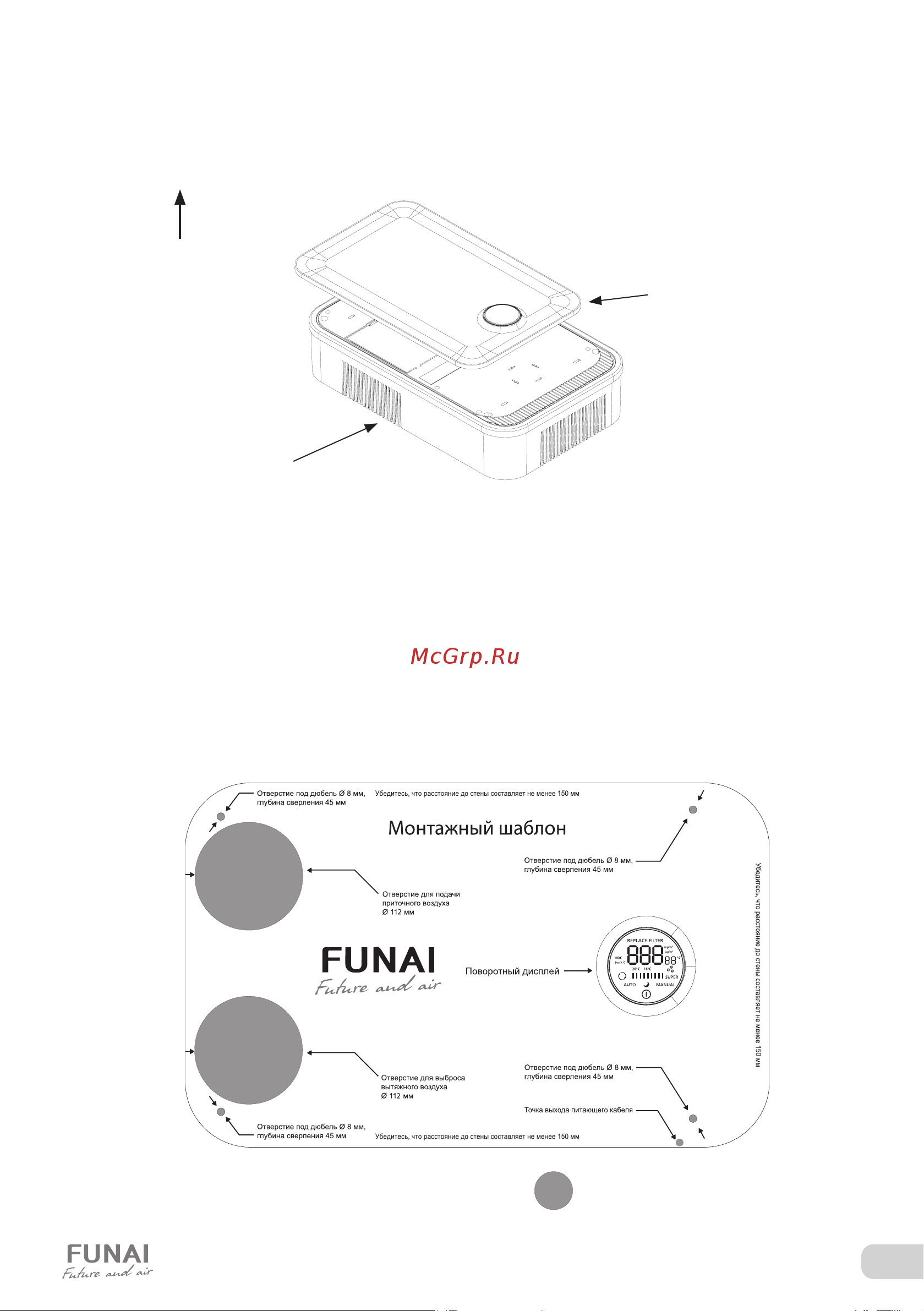

Возьмите руками переднюю панель прибора
и снимите ее, потянув вверх.
Монтаж прибора:
1. Снятие передней панели прибора.
Потянуть
в направлении вверх
Съемная передняя
панель
Корпус
прибора
Установите шаблон
Отверстие для выброса
вытяжного воздуха
Ø 110 мм
Примечание: Серым выделены места сверления
размер 606 х 378 мм
Отверстие для подачи
приточного воздуха
Ø 110 мм
Отверстие под дюбель Ø 8 мм,
глубина сверления 45 мм
Вертикальный уровень
Поворотный дисплей
Горизонтальный уровень
