Обратите внимание:
дренажный шланг припод-
нимать нельзя!

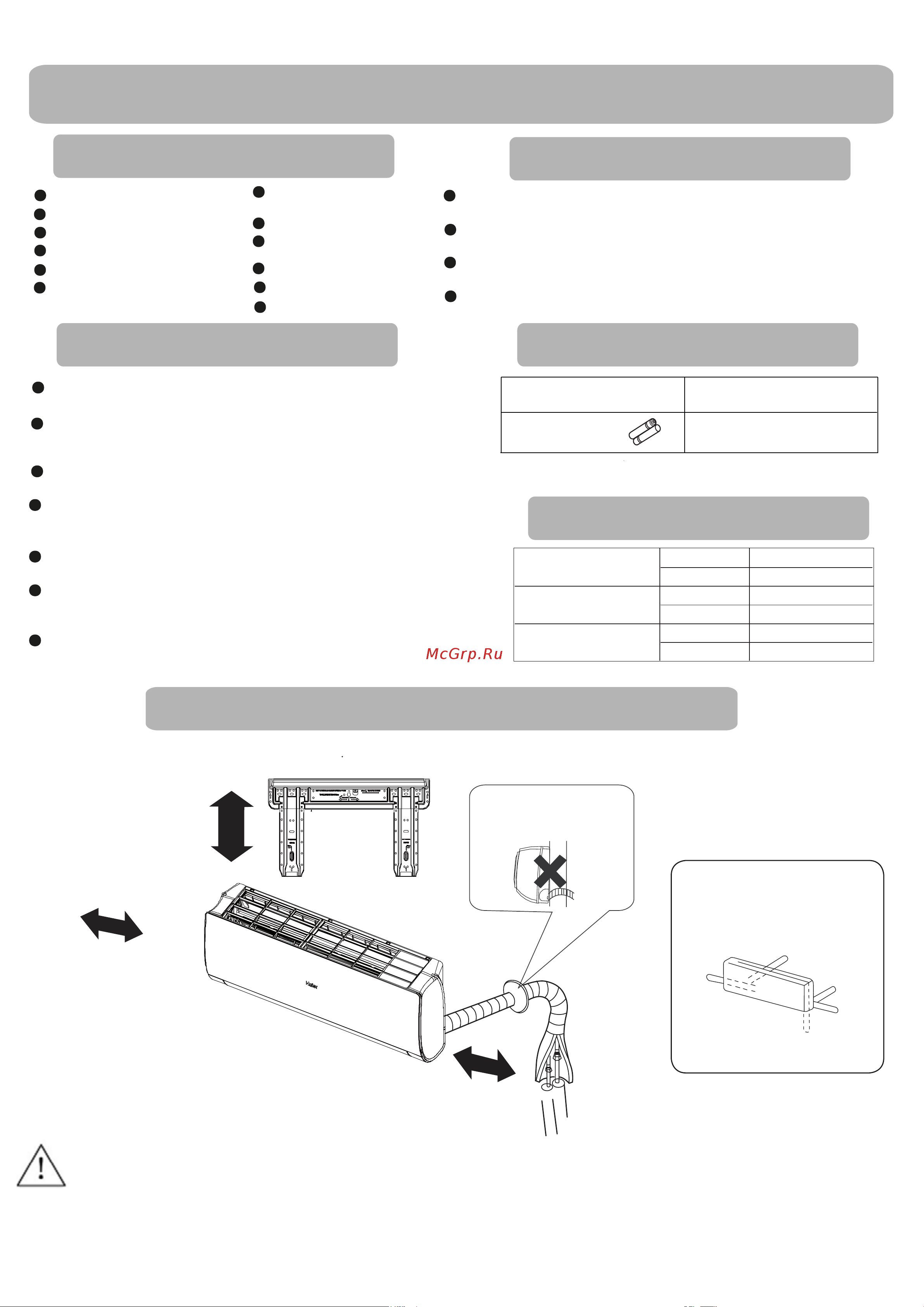

Монтаж внутреннего блока
Отвертка
Динамометрический ключ
(17, 22, 26 мм)
Кусачки
Расширитель-калибратор
Ножовка
Труборез
Течеискатель или
мыльный раствор
Перфоратор
Приспособление для
развальцовки труб
Гаечный ключ (17, 19 и 26 мм)
Нож
Рулетка
Необходимые инструменты и
материалы
Источник электропитания
Выбор места монтажа
Воздушный фильтр (опция) (1шт.)
Кондиционер предназначен для работы на кондиционере R32.
Более 10 см
Более 15 см
Более 10 см
Возможные направления
подвода трубных линий
Сзади
справа
Сзади
слева
Влево
Вправо
Вниз
Drawing for the installation of indoor units
Пульт ДУ (1 шт.)
Дополнительные принадлежности
Трубопровод хладагента
11
Место монтажа должно обладать достаточной несущей способностью, чтобы
выдержать вес блока, а также не передавать вибрации и шум.
Кондиционер нельзя располагать рядом с источниками тепла или пара;
воздухозаборное и воздухораспределительное отверстия кондиционера не
должны быть загорожены.
Позиция расположения внутреннего блока должна позволять беспрепят-
ственное отведение конденсата и подсоединение к наружному блоку.
Внутренний блок должен быть установлен в таком месте, где поток холодно-
го или теплого обработанного воздуха мог бы беспрепятственно распреде-
ляться по всему помещению.
Рядом с кондиционером должно находиться гнездо сетевого питания, а
вокруг блока должны быть оставлены необходимые сервисные зазоры.
Теле- и радиоприборы, устройства беспроводной связи и управления, лампы
дневного света должны находиться на расстоянии не менее 1 м от кондицио-
нера.
Если пульт ДУ управления установлен в держателе на стене, необходимо
убедиться в том, что ресивер внутреннего блока принимает сигнал от пульта
при включенных лампах дневного света.
При выводе дренажной линии с левой боковой стороны выполните отверстие.
Расстояние по высоте между позицией расположения внутреннего блока и полом должно быть не менее 2 метров.
Внешний вид приобретенного Вами кондиционера может отличаться от показанного на рисунке. Иллюстрации
приведены для наглядности и лучшего понимания процедуры монтажа.
Перед подключением сетевого кабеля к гнезду питания убедитесь в
исправности гнезда питания и наличии напряжения на нем.
Параметры источника питания должны соответствовать тем, что указаны в
паспортной табличке кондиционера.
Для подключения кондиционера должен использоваться отдельный силовой
контур.
Гнездо питания должно располагаться в пределах досягаемости сетевого
кабеля кондиционера. Удлинять сетевой кабель нельзя.
Батарейки питания
R-03 (2 шт.)
Для моделей
07К,09К,12К
Для моделей 18К
Для моделей 24К
Линия жидкости
Линия жидкости
Линия жидкости
Линия газа
Линия газа
Линия газа
Ø6,35х0,8мм
Ø6,35х0,8мм
Ø9,52х0,8мм
Ø9,52х0,8мм
Ø12,7х0,8мм
Ø15,88х1,0мм
Процедура монтажа
