2.2 Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной сталии по своей конструкции

рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе ГВС или гелиосистеме.

3. Расчёт объема расширительного бака.

V=(Ve + Vv) x

Pe+1

Pe-Po, л

Расчёт объёма расширения теплоносителя

Ve=Va x ∆e, л

Начальный объём жидкости в расширительном баке

Vv=

Va x 0,5

,но не менее 3л для баков более 15литров. Для баков менее 15литров -20% от объёма бака

100

Va - полный объём теплоносителя в системе, л

∆е – разница коэффициентов температурных расширений теплоносителя при

максимальной рабочей температуре и температуре заполнения.

Конечное давление

Pe: Pe=(Psv-Pda) +(

Hsv

)

Hsv – разница между высотами установки предохранительного клапана и мем-

бранного бака, м

Psv – давление срабатывание предохранительного клапана, бар

Pda - при Psv ≤ 5 бар=0.5; при Psv >5 бар=0.05Psv

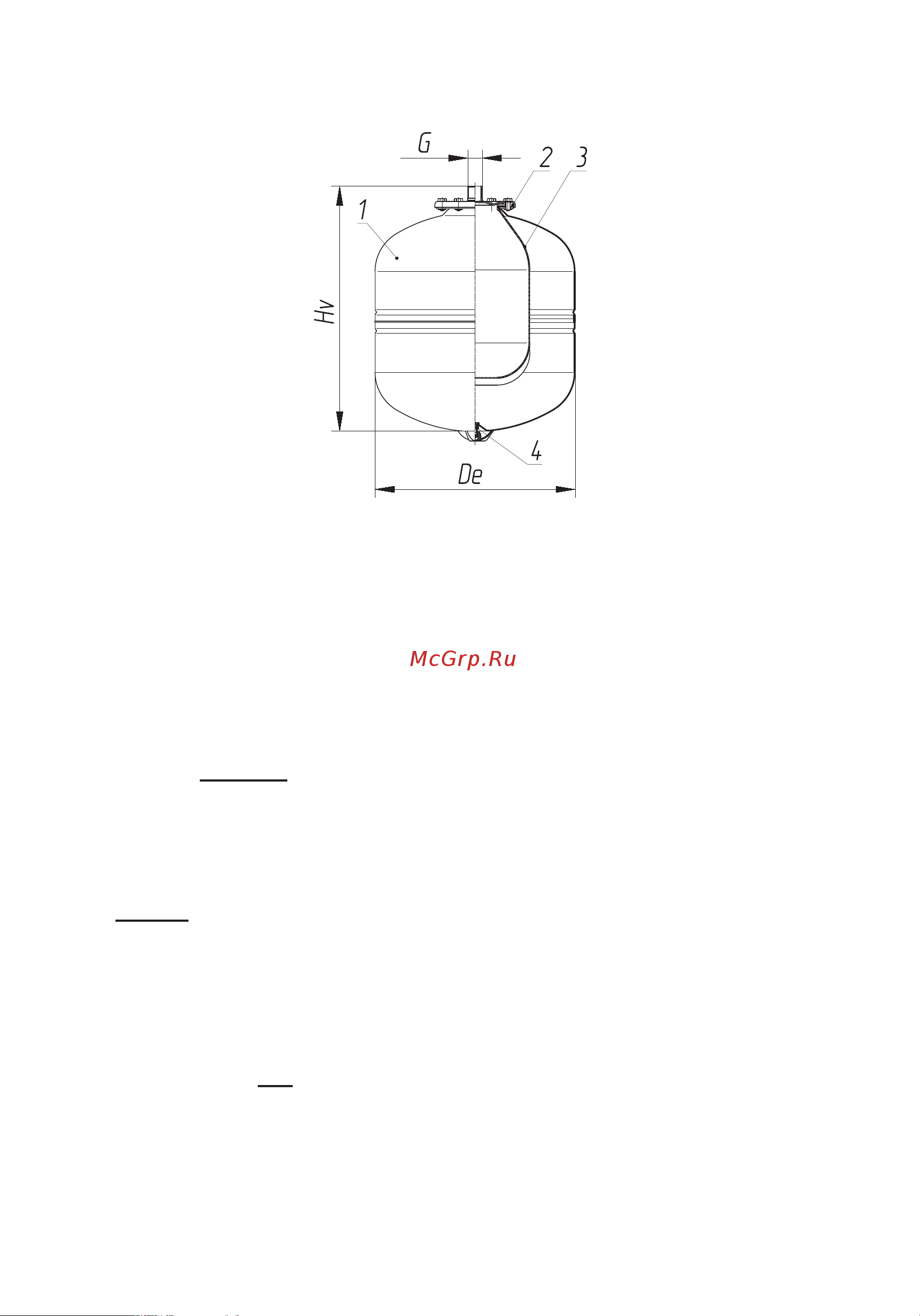

WDV 8-35P

1. Корпус

2. Контрфланец со штуцером подключе-

ния к системе

3. Мембрана

4. Ниппель
