Телекоммуникационный 19-дюймовый настенный шкаф серии TWB-FC

(м од и ф ик а ц ия с в оз м ож н о с ть ю н а по ль но й ус та н о вк и н а н о ж к а х)

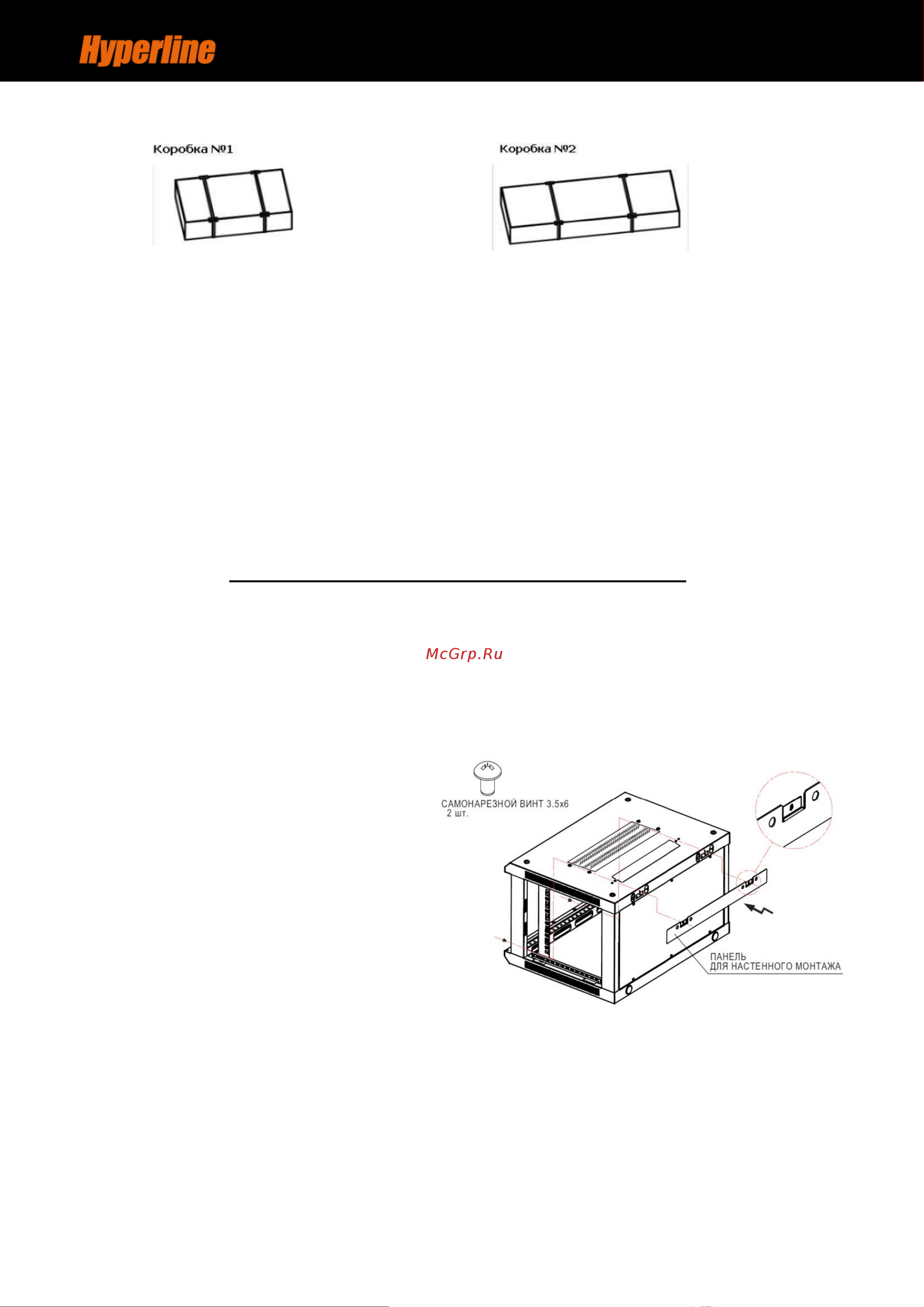

РАСКЛАДКА КОМПОНЕНТОВ ШКАФА ПО КОРОБКАМ

Верхняя панель, нижняя панель, щеточный

кабельный ввод, панель для настенного

монтажа, горизонтальные опорные уголки,

соединительные рейки каркаса.

Дверь, задняя панель, боковые панели,

боковые рамы каркаса, 19-дюймовые

монтажные профили, крепежные

элементы, комплект заземления.

___________________________________________________________________________________________________________________________________________________

Компания Hyperline оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления.

Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

Шкаф устанавливается в закрытом помещении, защищенном от воздействия атмосферных

факторов, не содержащем токопроводящей пыли и агрессивных веществ.

Обратите внимание при сборке

1. При сборке каркаса (когда боковые рамы соединяются при помощи реек) — все винты затя-

ните с необходимым усилием до конца, чтобы конструкция имела достаточную жесткость.

2. Далее к собранному каркасу прикрепите верхнюю, нижнюю и заднюю панели. Обратите

внимание, что на данном этапе затягивать винты до конца не следует, так как в дальней-

шем может понадобиться незначительная регулировка положения боковых панелей.

3. Установите боковые панели. Отрегулируйте со всех сторон боковых панелей необходимые

зазоры, чтобы они устанавливались и снимались без затруднений. После регулировки поло-

жения боковых панелей, приступайте к затяжке винтов на нижней, верхней и задней панелях.

4. После установки двери на подпружиненные петли, пластину язычка замка может понадо-

биться немного подогнуть, чтобы он точно входил в зацепление с каркасом.

5. При наличии над дверью зазора более 2 мм подложите пластиковую шайбу (из комплекта по-

ставки) под шток нижней вставной петли.

Настенный (навесной) монтаж

1. Подготовьте в несущей вертикальной

поверхности отверстия, используя в

качестве шаблона панель для настен-

ного монтажа.

2. Закрепите панель для настенного мон-

тажа на вертикальной поверхности при

помощи 4 дюбелей с винтами или шуру-

пами (в комплект не входят). При весе

оборудования более 25 кг или в случае

размещения шкафа над людьми реко-

мендуется использовать анкерные болты.

3. Установите шкаф на панель для настенного монтажа. Зафиксируйте панель для настенного

монтажа изнутри шкафа при помощи 2 винтов ST3.5х6 (входят в комплект поставки).

Напольный монтаж на ножках

1. При установке шкафа на ножках (только в моделях шкафов TWB-FC с возможностью наполь-

ной установки на ножках) необходимо выровнять его до вертикального положения, используя

резьбу регулируемых опор (ножек).

2. После окончания регулировки высоты ножек зафиксируйте их положение гайками.
