2.2 Все модели обладают следующими конструктивными особенностями:

а) баки сделаны из прочной высококачественной стали и

по своей

конструкции рассчитаны на многолетнюю эксплуатацию.

б) баки снабжены штуцерами для подключения к системе отопления. Баки 200-

1000 снабжены держателем мембраны к которому можно подключить мано-

метр или необходимо заглушить.

в) модели 50-150 выполнены на опорах, модели 200-1000 выполнены на стойках.

3. Расчёт объема расширительного бака.

V=(Ve + Vv) x

Pe+1

Pe-Po, л

Расчёт объёма расширения теплоносителя

Ve=Va x ∆e, л

Начальный объём теплоносителя в расширительном баке

Vv=

Va x 0,5

,но не менее 3л для баков более 15литров. Для баков менее 15литров -20% от размера бака

100

Va - полный объём теплоносителя в системе, л

∆е – разница коэффициентов температурных расширений теплоносителя при

максимальной рабочей температуре и температуре заполнения.

Конечное давление

Pe: Pe=(Psv-Pda) +(

Hsv

)

Hsv – разница между высотами установки предохранительного клапана и мем-

бранного бака, м

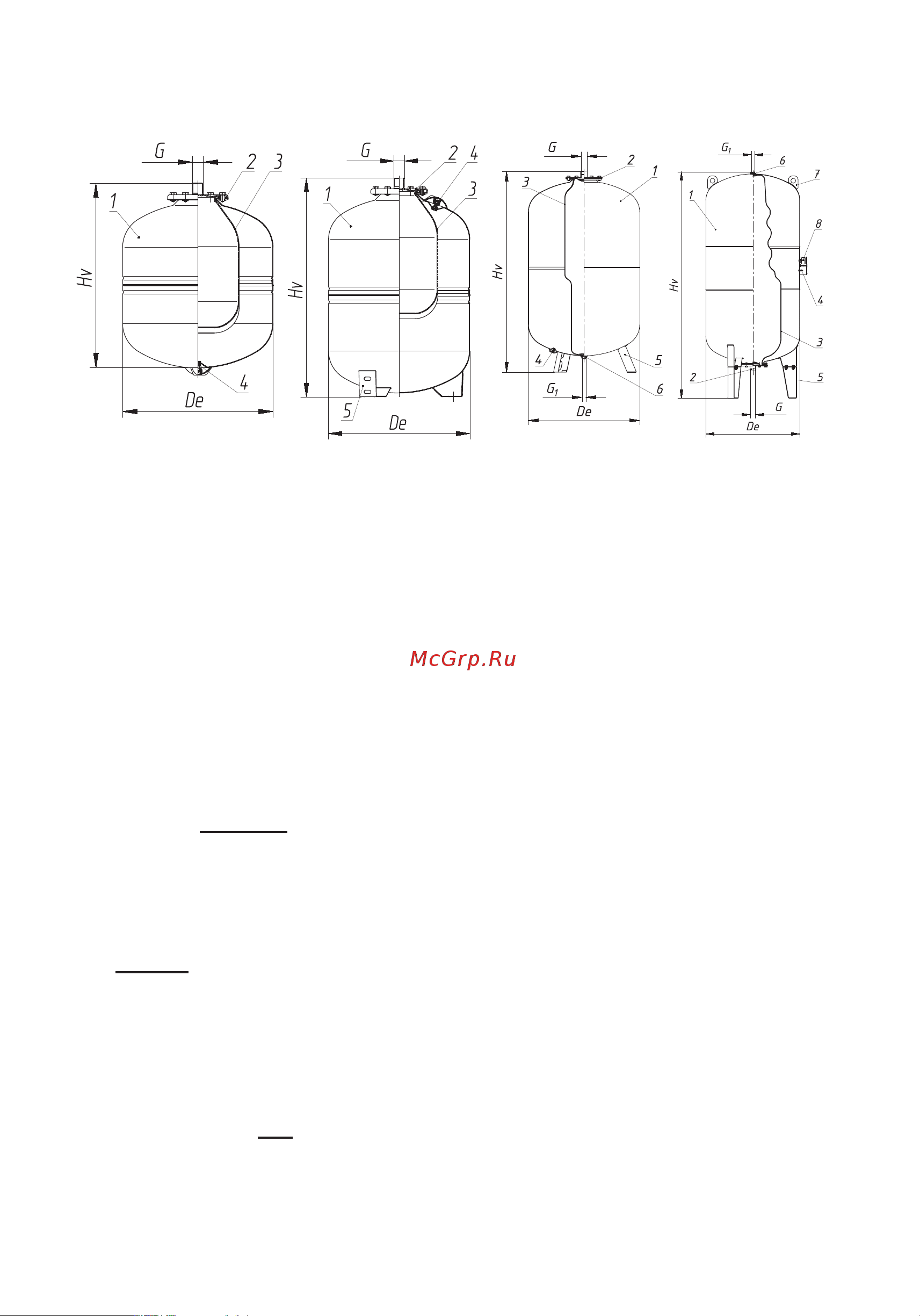

WRV 8-35 WRV 50-150 WRV 200-500 WRV 750-1000

1. Корпус

2. Контрфланец со штуцером подключе-

ния к системе

3. Мембрана

4. Ниппель

5. Опоры, стойки

6. Держатель мембраны

7. Проушины

8. Манометр
