– 104 – – 105 –
RU
Для предотвращения ложно-
го включения светильника в
результате теплового излуче-
ния, место монтажа должно
находиться на расстоянии не
менее 50 см от постороннего
источника света. Для обе-
спечения радиуса действия
в 5/12 м сенсор следует
монтировать на высоте при-
близительно в 2 м.

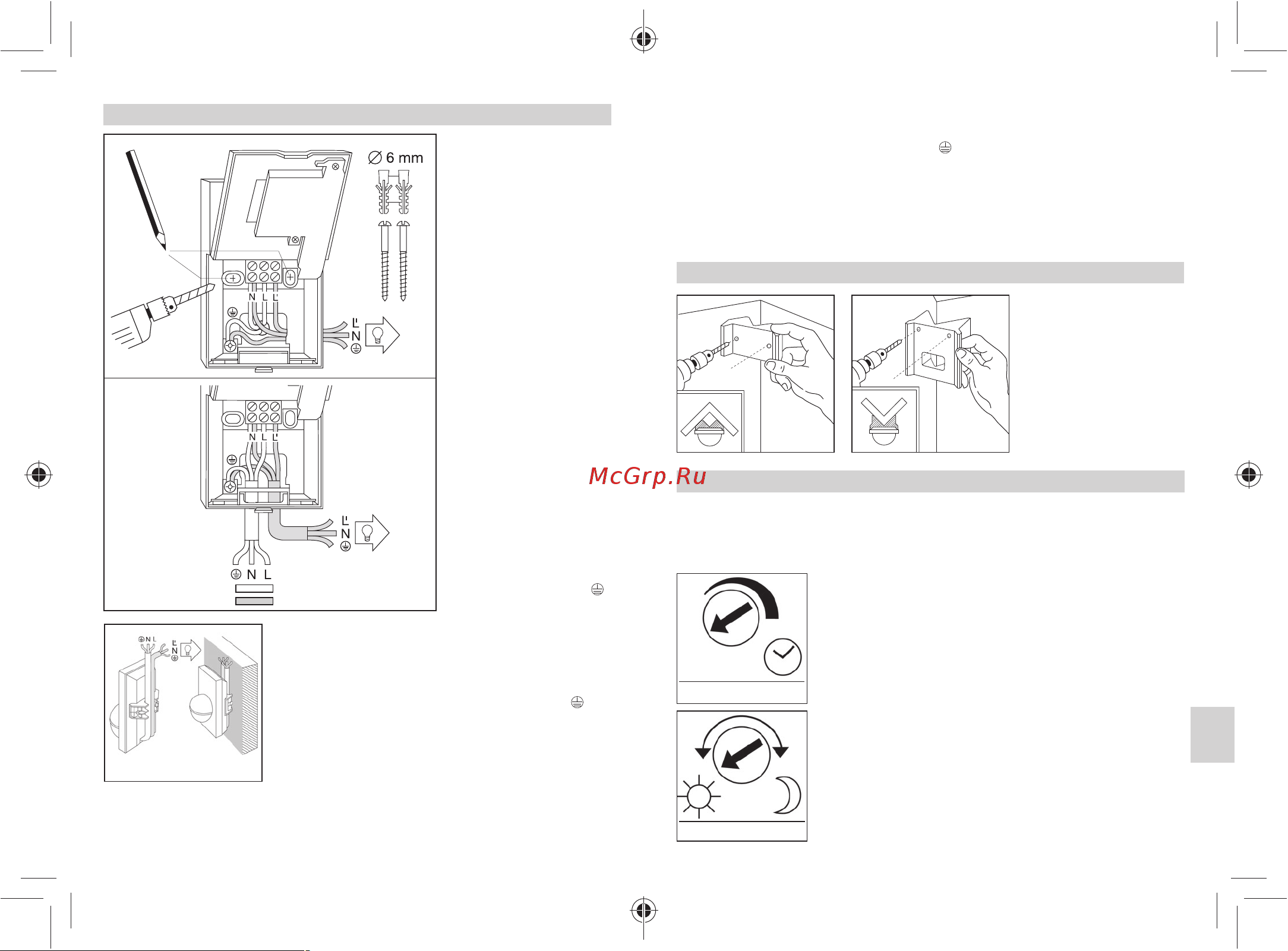

Порядок монтажа:
1. Снимите декоративную
бленду . 2. Отведите фик-
сатор и откиньте нижнюю
часть корпуса. 3. Обозначьте
отверстия для сверления.
4. Просверлите отверстия и
вставьте дюбеля (Ø 6 мм).
5. Для соединения проводов
открытой или скрытой про-
водкой пробейте отверстия,
предусмотренные для
монтажа.
6. Протяните через отвер-
стия провода и присоедини-
те их. Для соединения кабеля
открытой проводкой приме-
няйте уплотнители.
a) Присоединение сетевого
провода
Сетевой провод состоит из
2 - 3 жил:
L = Фаза
N = Нулевой провод
PE = провод заземления
В случае сомнения иденти-
фицируйте кабель с помо-
щью индикатора, затем снова
отключите напряжение. При-
соедините фазный (L) и ну-
левой провод (N) к соответ-
ствующим зажимам. Провод
заземления присоедините к
контакту заземления ( ).
При необходимости в се-
тевой провод может быть
вмонтирован выключатель
для включения и выклю-
чения сетевого тока. Как
альтернатива, сенсор можно
включить вручную на уста-
новленное время с помощью
переключателя, находящего-
ся в сетевой проводке.
Указание: Для монтажа к
стене можно использовать
имеющийся в комплекте
монтажный угольник.
Благодаря этому провода
можно проложить,
проведя их за стенкой
сенсора в отверстия,
предусмотренные для
открытой проводки.
Подвод кабеля
открытой
проводкой
Сетевой кабель
Кабель питания потребителя
Открытая проводка
посредством монтажной платы
Подвод кабеля
скрытой проводкой
Установка/Монтаж к стене
Эксплуатация
Выполнив подключение
проводов к сети, закрыв
корпус и установив
линзу, светильник можно
запустить в эксплуатацию.
За декоративной блендой
находятся два регулятора.
Важно: Регулировку
времени и сумеречного
включения следует произво-
дить только при установлен-
ной линзе.
Продолжительность
включения
(регулировка времени)
Требуемое время освещения
может быть установлено
в диапазоне между 10 сек.
до макс. 15 мин. Повернув
регулятор до упора влево,
устанавливается наиболее
короткое время освеще-
ния - ок. 10 сек., а повернув
регулятор до упора вправо -
макс. 15 мин. При установке
зоны обнаружения и для
проведения эксплуатацион-
ного теста рекомендуется
устанавливать минимальное
время освещения.
Установка сумеречного
порога
(порог срабатывания)
Желаемый порог сраба-
тывания сенсора можно
установить плавно от прим.
2 до 2000 лк. При повороте
регулятора до упора влево
устанавливается режим
дневного освещения со
значением ок. 2000 лк.
При повороте регулятора
до упора вправо устанавли-
вается режим сумеречного
освещения со значением ок.
2 лк. При установке зоны об-
наружения и для проведения
эксплуатационного теста при
дневном свете регулятор
должен быть повернут до
упора влево.
10 сек.-15 мин.
2 - 2000 лк
С помощью угольников
IS 2180 ECO можно монти-
ровать во внутренние и на
наружные углы. При свер-
лении отверстий исполь-
зуйте угольник в качестве
шаблона. Таким способом
просверлите отверстие
под необходимым углом, а
потом прикрутите угольник
к стене.
Монтаж с помощью угольника
b) Присоединение провода
питания электропри-
емника
Провод питания электропри-
емника к светильнику состоит
также из 2-3 жил. Токоведу-
щий провод светильника
присоединяется к клемме,
обозначенной буквой L’. Ну-
левой провод электроприем-
ника присоединяется вместе
с нулевым проводом сетевого
кабеля к клемме, обозначен-
ной буквой N. Защитный про-
вод присоединяется к клемме
для заземления ( ).
7. Прикрутите корпус и
закройте крышку.
8. Наденьте сенсорную
линзу c (радиус действия по
выбору, макс. 5 м или 12 м) см.
главу Регулировка радиуса
действия.
9. Выполните регулировку
времени включения и
сумеречного включения
(см. главу Эксплуатация).
10. Установите декоративную
бленду и затяните крепеж-
ным винтом , предохра-
няющим от нежелательного
снятия бленды.
Важно: Неправильное при-
соединение проводов может
привести к повреждению
прибора.
