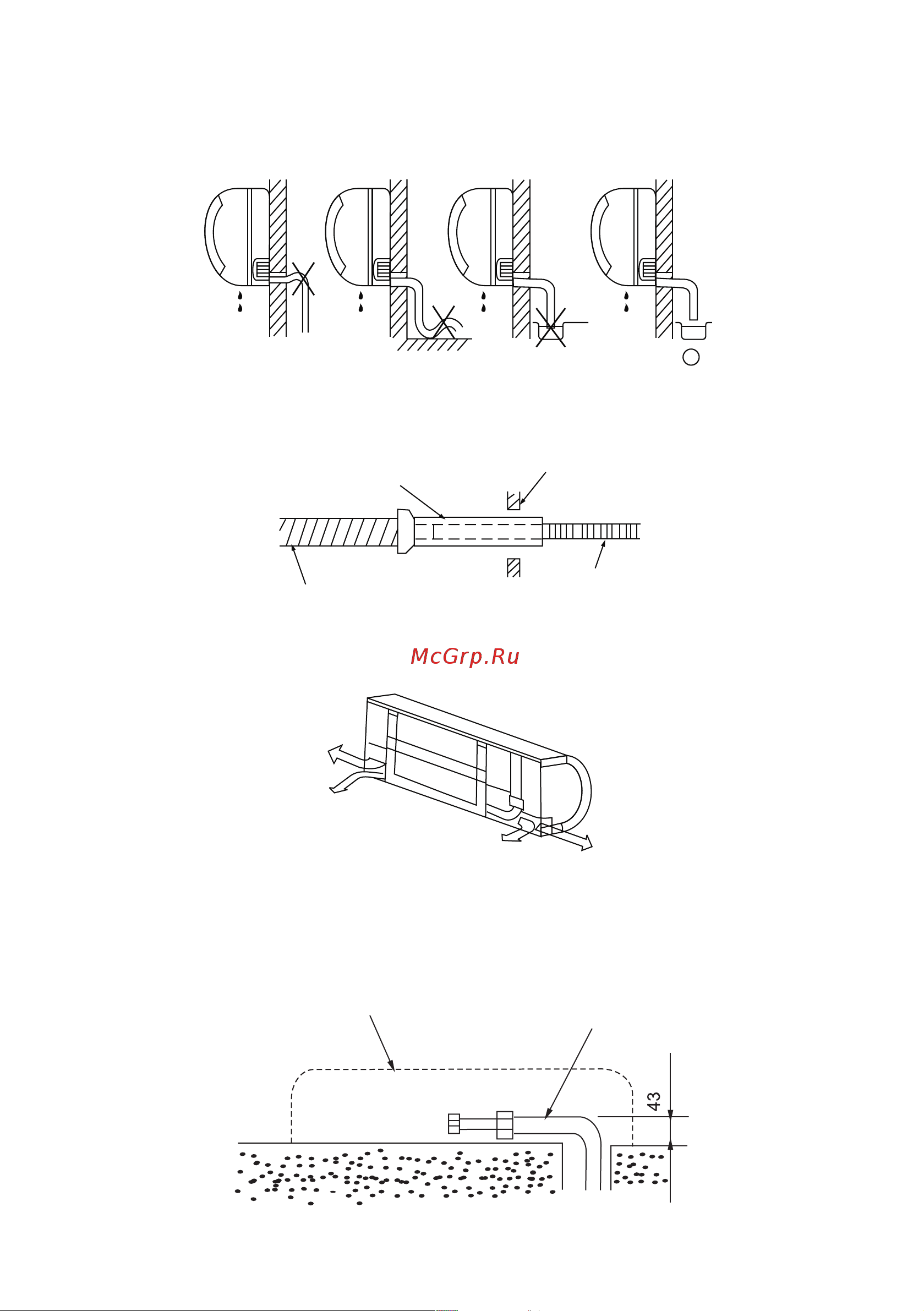

4.3 Монтаж трубопроводов хладагента и дренажного шланга

1. Дренажный шланг

• Расположите дренажный шланг с уклоном для свободного слива. Примеры неправильного расположения

дренажного шланга приведены ниже.

Рис. 4-5

• При подсоединении удлинителя дренажного шланга изолируйте место соединения с помощью защитной

трубки.

Рис. 4-6

2. Подведение соединительной трубы

Рис. 4-7

• Для вывода трубопровода слева или сзади слева проложите его как показано на рисунке. Согните соеди-

нительную трубу таким образом, чтобы проложить ее на расстоянии до 43 мм от стены.

Рис. 4-8

Стена

Защитная трубка

Дренажный шланг

Удлинитель дренажного шланга

Не делайте загиб вверх Не погружайте конец шланга в воду

Слева

Справа

Слева сзади

Справа сзади

Габарит внутреннего блока

Соединительная труба
