Руководство по установке и эксплуатации настенного газового котла SKAT GB

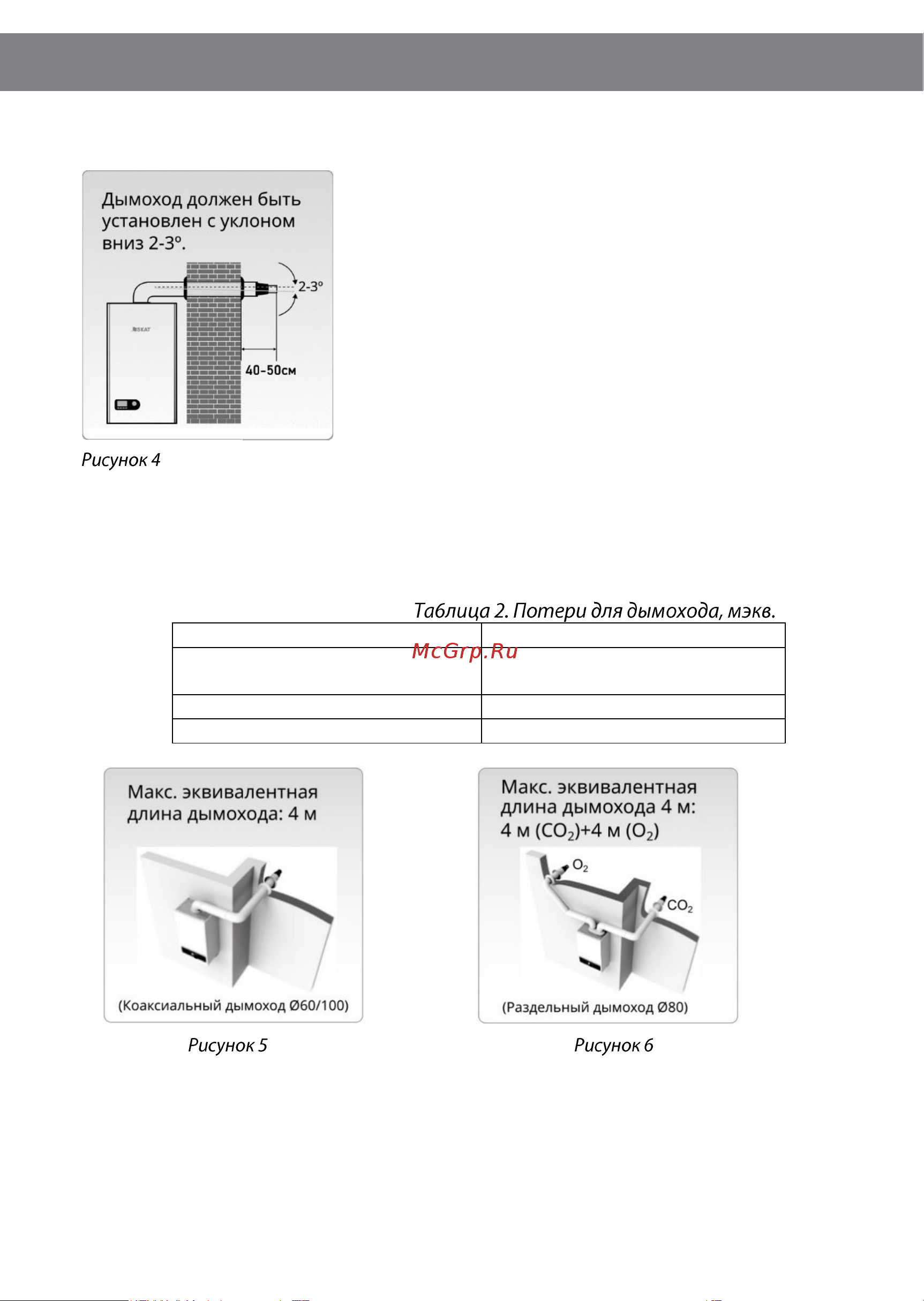

4.2. Устройство дымoxoдa

С котлом можно использовать дымоходы типа

C12 (для коаксиальных систем, где в объёме одной

трубы совмещены подача воздуха и отвод угарного

газа) или C82 (для раздельных, где подача воздуха и

отвод угарного газа осуществляются по разным

трубам).

Следует помнить, что при расчёте длины

дымохода помимо суммирования прямолинейных

участков необходимо суммировать все

установленные колена, заменяя их эквивалентыми

длинами (см. Таблицу 2). Полученная эквивалентная

длина должна быть меньше или равна 4 м для

коаксиальных дымоходов (см. Рис. 5). Для

раздельных дымоходов эквивалентная длина линии для

угарного газа должна быть меньше или равна 4 м, а для линии

для подачи воздуха также - меньше либо равна 4 м (см. Рис. 6).

Выход дымохода на улицу из стены должен быть не мене 0,4-0,5м и иметь

уклон вниз 2-3°, как изображено на Рис. 4.

Koaкc. тpy6a 60/100

Maкcимaльнaя

прямолинейная длинa

4 м

Пoтepи для кoлeнa 90°

1 м

Пoтepя для кoлeнa 45°

0,5 м

Для кoтлoв SKAT peкoмeндyeтcя иcпoльзoвaть cтaндapтный кoмплeкт

кoaкcиaльнoгo дымoxoдa Ø60/100 (пpиoбpeтaeтcя oтдeльнo).
