FORTUNA H

1. УКАЗАНИЯ ОБЩЕГО ХАРАКТЕРА

• Внимательно прочитайте предупреждения, содержащиеся в настоящем руководстве,

и соблюдайте их в процессе эксплуатации агрегата.

• После монтажа котла проинформируйте пользователя о принципах его работы и пе-

редайте ему в пользование настоящее руководство, которое является неотъемлемой

и важной частью агрегата; пользователь должен бережно сохранять его для возможно-

го использования в будущем.

• Установка и техническое обслуживание котла должны производиться квалифициро-

ванным персоналом при соблюдении действующих норм и в соответствии с указа-

ниями изготовителя. Запрещается выполнять любые действия на опломбированных

устройствах регулировки.

• Неправильная установка или ненадлежащее техническое обслуживание могут быть

причиной вреда для людей, животных и имущества. Изготовитель не несет никакой

ответственности за ущерб, связанный с ошибочными установкой и эксплуатацией агре-

гата, а также с несоблюдением предоставленных им инструкций.

• Прежде чем приступить к выполнению любой операции очистки или технического об-

служивания, отключите агрегат от сетей питания с помощью выключателя системы

и/или предусмотренных для этой цели отсечных устройств.

• В случае неисправной и/или ненормальной работы агрегата выключите его и воздер-

живайтесь от любой попытки самостоятельно отремонтировать или устранить причину

неисправности. В таких случаях обращайтесь исключительно к квалифицированному

персоналу. Возможные операции по ремонту-замене комплектующих должны выпол-

няться только квалифицированными специалистами с использованием исключительно

оригинальных запчастей. Несоблюдение всего вышеуказанного может нарушить безо-

пасность работы агрегата.

• Настоящий агрегат допускается использовать только по тому назначению, для которого

он спроектирован и изготовлен. Любое другое его использование следует считать не-

надлежащим и, следовательно, опасным.

• Упаковочные материалы являются источником потенциальной опасности и не должны

быть оставлены в местах, доступных детям.

• Не разрешается использование агрегата лицами (в том числе, детьми) с ограничен-

ными физическими, сенсорными или умственными возможностями или лицами без

надлежащего опыта и знаний, если они не находятся под непрерывным надзором или

проинструктированы насчет правил безопасного использования агрегата.

• По окончании срока службы Оборудование должно быть утилизировано с наименьшим

вредом для окружающей среды и в соответствии с правилами по утилизации отходов

в вашем регионе.

• Приведенные в настоящем руководстве изображения дают упрощенное представле-

ние изделия. Подобные изображения могут несущественно отличаться от готового

изделия.

2. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

2.1 Предисловие

Данный котел представляет собой высокоэффективный тепловой генератор для отопле-

ния и, в случае подключения к котлу опционного бойлера косвенного нагрева, производ-

ства горячей воды, работающий на природном или, после выполнения перечисленных

в настоящей Инструкции работ, на сжиженном газе. Котел оснащен атмосферной горелкой

с электронной системой розжига, открытой (С) или закрытой (F) камерой сгорания и микро-

процессорной системой управления. В комплект поставки котла входят: датчик температу-

ры бойлера; присоединительные элементы для подключения раздельного дымохода (для

котлов «F», см. рис. 11)

Котел может быть установлен в закрытом помещении или снаружи, на частично защищен-

ном месте (согласно стандарту EN 297/А6), с температурой окружающего воздуха до -5°С.

2.2 Панель управления

Панель

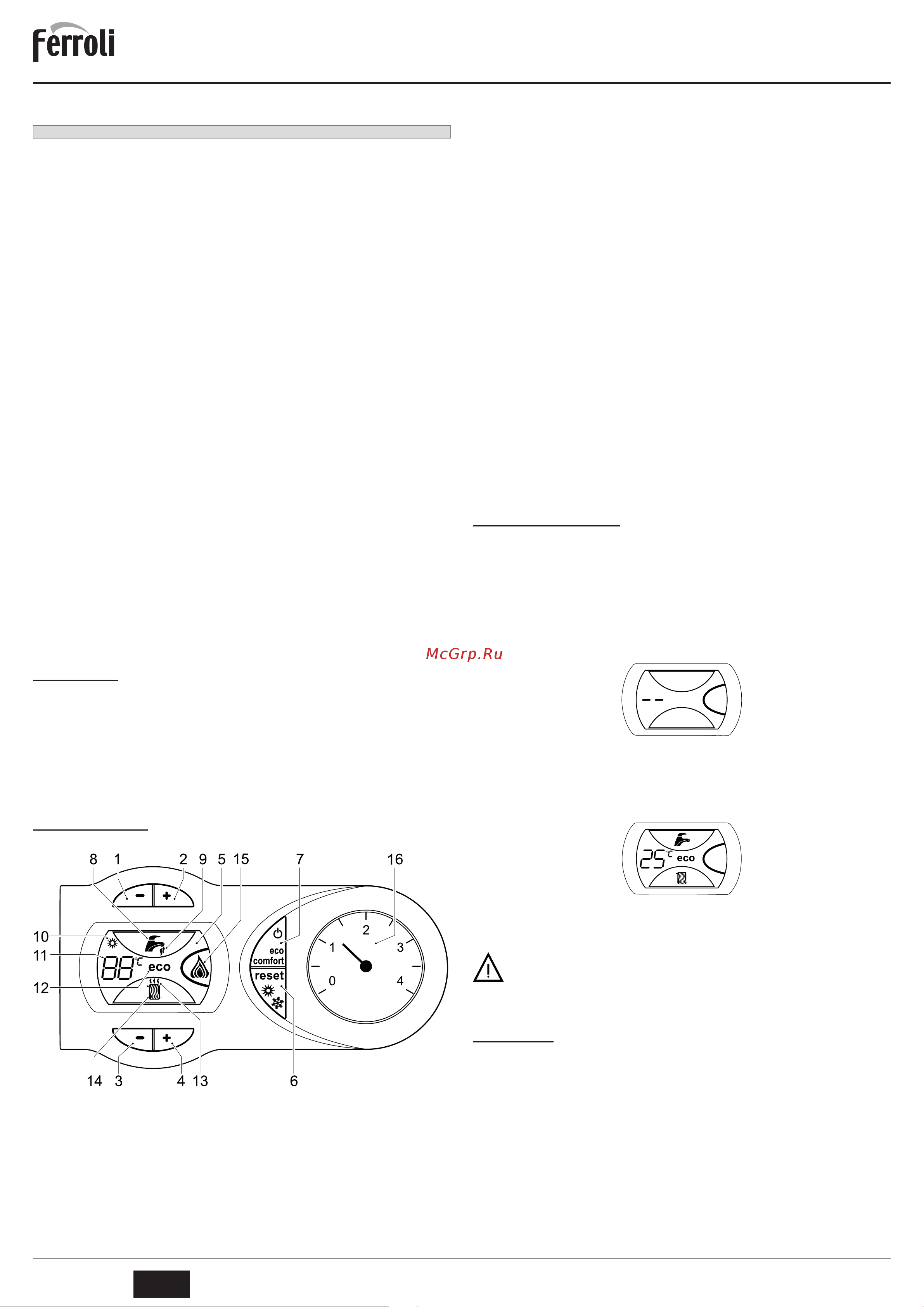

рис. 1 – Панель управления

Условные обозначения на панели управления рис. 1

1. Кнопка уменьшения задаваемой температуры в системе ГВС

2. Кнопка увеличения задаваемой температуры в системе ГВС

3. Кнопка уменьшения задаваемой температуры в системе отопления

4. Кнопка увеличения задаваемой температуры в системе отопления

5. Дисплей

6. Кнопка сброс – выбора режима Лето/Зима

7. Кнопка выбора режима «Экономичный»/«Комфорт» – «Вкл/Выкл» котла

8. Символ ГВС

9. Символ работы агрегата в режиме ГВС

10. Индикация «Летний режим»

11. Индикация многофункционального режима

12. Символ режима «Есо» (Экономичный)

13. Индикация работы агрегата в режиме отопления

14. Символ отопления

15. Индикация текущей мощности горелки

16. Манометр системы отопления

Индикация во время работы котла

Режим отопления

О поступлении запроса на включение отопления (от комнатного термостата или от пульта

ДУ с таймером) предупреждает мигание индикатора теплого воздуха над символом батареи

на дисплее.

На дисплее (поз. 11 – рис. 1) высвечивается текущая температура воды, подаваемой в си-

стему отопления, а во время ожидания отопления – символ «d2».

Режим горячего водоснабжения

При поступлении запроса на включение системы подогрева бойлера предупреждает

мигание соответствующего индикатора под символом крана на дисплее.

ПРИМЕЧАНИЕ: открытие крана горячей воды не является запросом на включение котла

в режим ГВС, то есть на нагрев бойлера.

На дисплее (поз. 11 – рис. 1) высвечивается температура воды в бойлере, а во время ожи-

дания – температура в первичном контуре котла.

Режим Comfort

Кнопкой «Eco/Comfort» можно включить (положение «Eco», на дисплее – надпись «Eco»)

или отключить (положение «Comfort», на дисплее надпись «Eco» исчезает) режим ГВС

(нагрев бойлера).

Неисправность

В случае неисправности (см. п. 4.4) на дисплей выводится код неисправности (поз. 11 –

рис. 1), а во время ожидания, обусловленного безопасностью – надпись «d3».

2.3 Включение и выключение

Подключение к сети электропитания

• В течение 5 секунд на дисплее будет высвечиваться версия программного обеспече-

ния, установленного в электронном блоке.

• Откройте газовый вентиль, установленный перед котлом.

• Теперь котел готов к автоматическому включению при каждом запросе на нагрев бой-

лера или на включение системы отопления.

Включение и выключение котла

Для включения или выключения котла нажмите кнопку «Eco/Comfort» (поз. 7 – рис. 1)

в течение 5 секунд.

рис. 2 – Выключение котла

Когда котел выключается, электрическое питание все еще поступает на электронную плату.

Не работают система ГВС и отопления. Остаются активными системы антизамерзания

котла и антиблокировки циркуляционного насоса. Чтобы снова включить котел нажмите

повторно на кнопку вкл/выкл (поз. 7 рис. 1) в течение 5 секунд.

рис. 3

Этим обеспечивается немедленная готовность котла к работе каждый раз при запросе на

нагрев бойлера или при запросе на отопление.

При отключении котла от системы электропитания и/или газовой магистрали

функция антизамерзания неактивна. Во время длительного неиспользования

котла в зимний период, во избежание ущерба от возможного замерзания реко-

мендуется слить всю воду из котла, как из контура отопления, так и из бойлера;

или же слить только воду из бойлера и добавить антифриз в систему отопления,

в соответствии с указаниями, приведенными в п. 3.3.

2.4 Реrулировки

Переключение режимов «Лето»/«Зима»

Нажмите кнопку «Лето»/«Зима» (поз. 6 – рис. 1) на 2 секунды.

На дисплее высветится символ «Лето» (поз. 10 – рис. 1). При этом котел будет включаться

только при запросе на нагрев бойлера. Остается активной система антизамерзания. Для

выключения режима «Лето» вновь нажмите кнопку «Лето»/«Зима» (поз. 6 – рис. 1) на

2 секунды.

Регулировка температуры воды в системе отопления

С помощью кнопок системы отопления (поз. 3 и 4 – рис. 1) температуру можно регулировать

от минимальной З0°С до максимальной 80°С; не рекомендуется запускать котел в работу

при установленной температуре ниже 60°С.
