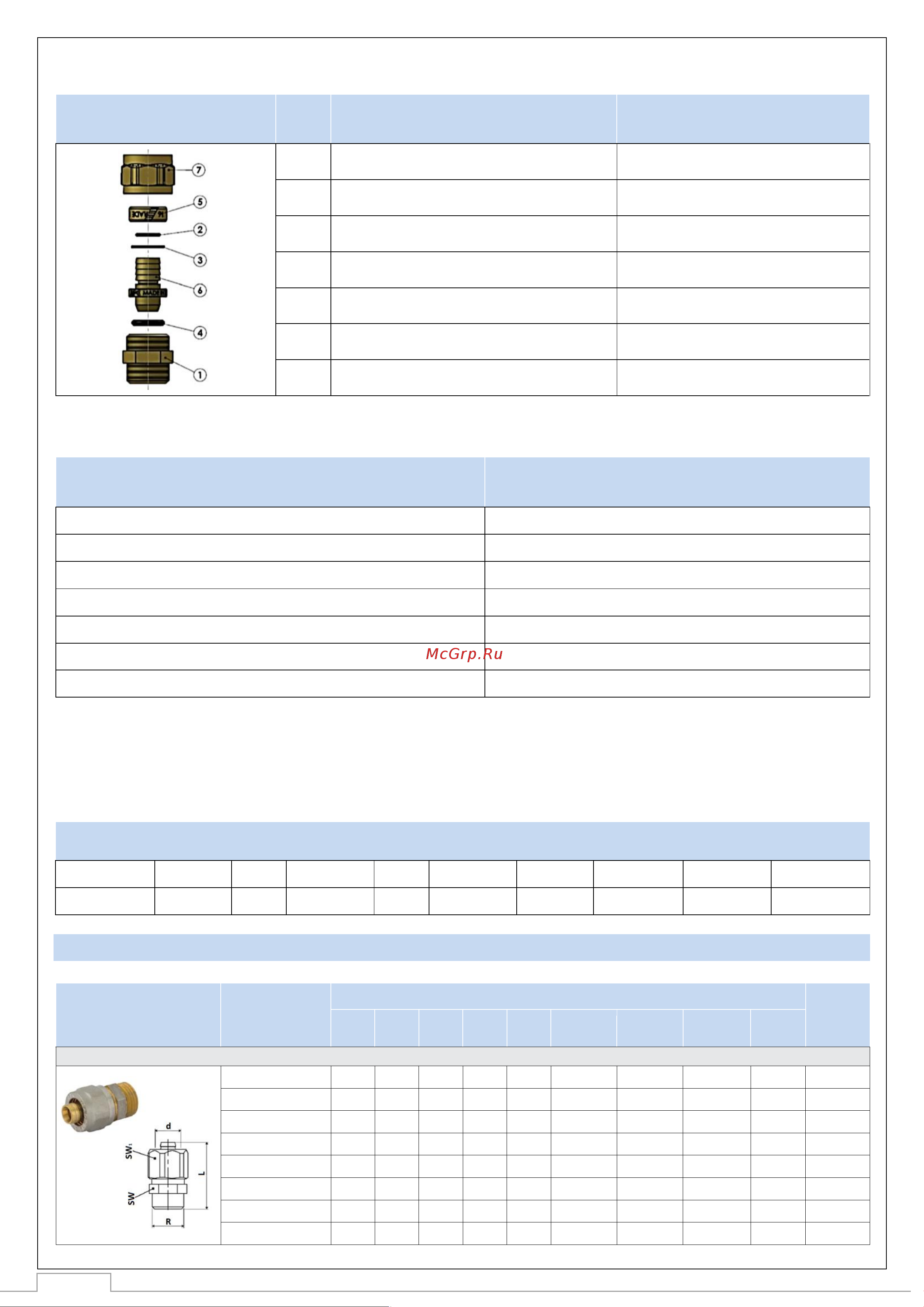

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция №3 Дата: 17.05.2021.
3
ЭСКИЗ
№
НАИМЕНОВАНИЕ ДЕТАЛИ
МАТЕРИАЛ
1
Корпус
Никелированная латунь CW617N
2
Кольцевое уплотнение
EPDM
3
Шайба
Пластик
4
Кольцевое уплотнение
NBR
5
Разрезное обжимное кольцо
Латунь CW617N
6
Штуцер
Латунь CW617N
7
Гайка
Никелированная латунь CW617N
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
НАИМЕНОВАНИЕ
ПОКАЗАТЕЛЯ
,
ЕД. ИЗМЕРЕНИЯ
ЗНАЧЕНИЕ
Номинальное рабочее давление, бар
10
Среда
Вода, водный раствор гликолей (до 30 %)
Диапазон температур рабочей среды,
о
С
От -25 до +120
Тип резьбы, G
Резьба ISO 228 (ГОСТ 6357, класс точности «В»)
Диапазон диаметров соединяемых труб, мм
16 – 20 – 26 – 32
Температура транспортировки и хранения,
о
С
От -50 до +50
Средний срок службы, лет
До 50
Компания STOUT ведёт 100% контроль качества своей продукции. 100% фитингов производится в
Италии.
Сырьевой материал изготовлен из горячештампованых заготовок и латунных прутков.
Состав латуни и нормы: UNI EN 12165-CW617N - CuZn40Pb2, что соответствует:
ХИМИЧЕСКИЙ СОСТАВ ЛАТУНИ CW617N ПО DIN EN 12449
Cu%
Al%
As%
Fe%
Mn%
Ni%
Pb%
Sn%
Zn%
Другое%
57,0 -59,0
макс. 0,05
--
макс. 0,30
--
макс. 0,30
1,6-2,5
макс. 0,30
Остльное
макс. 0,20
4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
ЭСКИЗ
АРТИКУЛ
РАЗМЕРЫ
МАССА, КГ
L, ММ
d, ММ
d1, ММ
d2, ММ
H, ММ
РЕЗЬБА,
ДЮЙМ
SW, ММ
SW1, ММ
SW2, ММ
1. ПЕРЕХОД С НАРУЖНОЙ РЕЗЬБОЙ
SFS-0001-001216
43
16
‒
‒
‒
G 1/2"
2)
SW21
1)
SW24
1)
‒
0,076
SFS-0001-003416
45
16
‒
‒
‒
G 3/4"
SW27
SW24
‒
0,094
SFS-0001-001220
44
20
‒
‒
‒
G 1/2"
SW25
SW28
‒
0,106
SFS-0001-003420
45
20
‒
‒
‒
G 3/4"
SW27
SW28
‒
0,112
SFS-0001-003426
47,5
26
‒
‒
‒
G 3/4"
SW33
SW36
‒
0,179
SFS-0001-000126
50,5
26
‒
‒
‒
G 1"
SW33
SW36
‒
0,191
SFS-0001-000132
54,5
32
‒
‒
‒
G 1"
SW38
SW42
‒
0,268
SFS-0001-011432
56,5
32
‒
‒
‒
G 1 1/4"
SW42
SW42
‒
0,313
