Dansk | 133

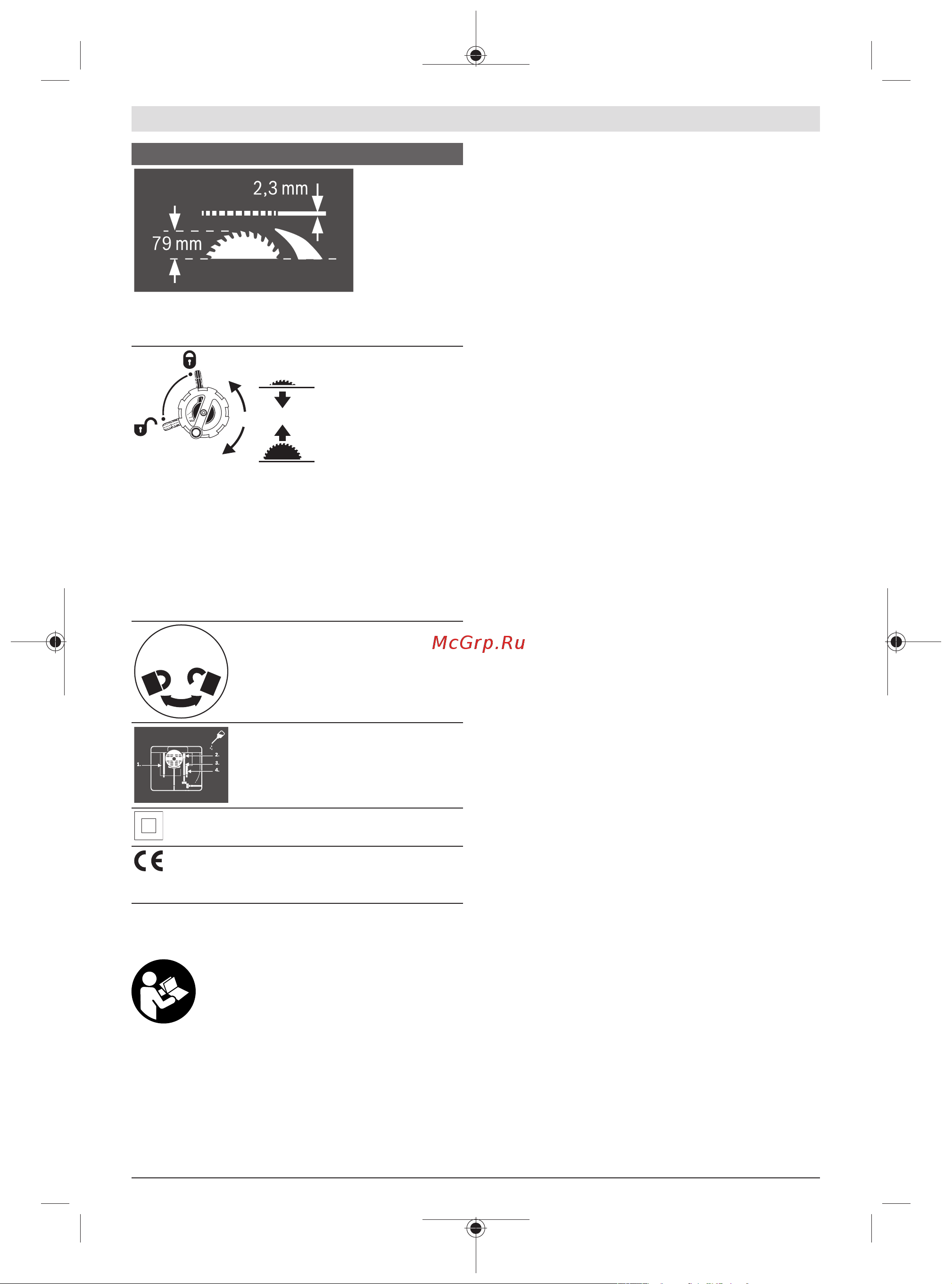

Symboler og deres betydning
Spalteknivens tykkelse er 2,3 mm.
Den maks. mulige emnehøjde er 79 mm.
Venstre side:
Viser låsearmens stilling til låsning af savklingen og til
indstilling af den lodrette geringsvinkel (savklingen kan
svinges).
Højre side:
Viser omdrejningsretningen for håndsvinget til sænkning
(Transportstilling) og hævning (Arbejdsstilling) af sav-
klingen.
Viser fingerskruens drejeretning til fast-
gørelse/løsning af vinkelanslaget på
skubbebordet.
Smør de egnede steder på el-værktøjet
med olie efter behov.
El-værktøjer i kapslingsklasse II er for-
stærket og dobbeltisoleret.
Med CE-mærkningen bekræfter produ-
centen, at el-værktøjet opfylder de gæl-
dende EU-bestemmelser.
Produkt- og ydelsesbeskrivelse
Læs alle sikkerhedsinstrukser og anvisnin-
ger. Overholdes sikkerhedsinstrukserne og an-
visningerne ikke, er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af
betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til som standmodel at udføre læng-
de- og tværsnit med lige snitforløb i hårdt og blødt træ samt i
spån- og fiberplader. Her er vandrette geringsvinkler fra
−60° til +60° samt lodrette geringsvinkler fra -1° til 47° mu-
lige.
Det er muligt at save i aluminiumsprofiler og kunststof, hvis
der bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el‑værktøjet på illustrationssiden.
(1)
Skala til visning af afstand mellem savklinge og pa-
rallelanslag
(2)
Skydeslæde
(3)
Vinkelanslag
(4)
Bæregreb
(5)
Mærkat til markering af snitlinjen
(6)
Beskyttelsesafdækning
(7)
Spaltekniv
(8)
Parallelanslag
(9)
Styrenot til vinkelanslag
(10)
Forlængelse af savbord
(11)
Savbordsudvidelse
(12)
Fastgørelsesmøtrik til afdækning af savklingede-
pot og til ophængning af skubbestok
(13)
Skubbestok
(14)
Afdækning til savklingedepot
(15)
Ringnøgle (24mm; 23mm)
(16)
Boringer til montering
(17)
Savbord
(18)
Spændegreb til savbordsudvidelse
(19)
Håndhjul
(20)
Håndsving til løftning og sænkning af savklinge
(21)
Sikkerhedsklap til tænd/sluk-kontakt
(22)
Holder til opbevaring af beskyttelsesafdækningen
(23)
Holdeklemme til opbevaring af vinkelanslag
(24)
Styrestang til savbordsforlængelse
(25)
Anslag til 45°-geringsvinkel (lodret)
(26)
Låsearm til indstilling af lodrette geringsvinkler
(27)
Skala til geringsvinkel (lodret)
(28)
Anslag til 0°-geringsvinkel (lodret)
(29)
Spændegreb til skydeslæde
(30)
V-styrenot på savbord til parallelanslag
(31)
Justeringsskrue for parallelanslagets spændekraft
(32)
Bordindsats
(33)
Savklinge
(34)
Profilskinne
(35)
Styrenot til parallelanslag
(36)
Depot til parallelanslag
(37)
Unbrakonøgle (5 mm)
(38)
Låseskrue til savbordsforlængelse
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
