Svensk | 147

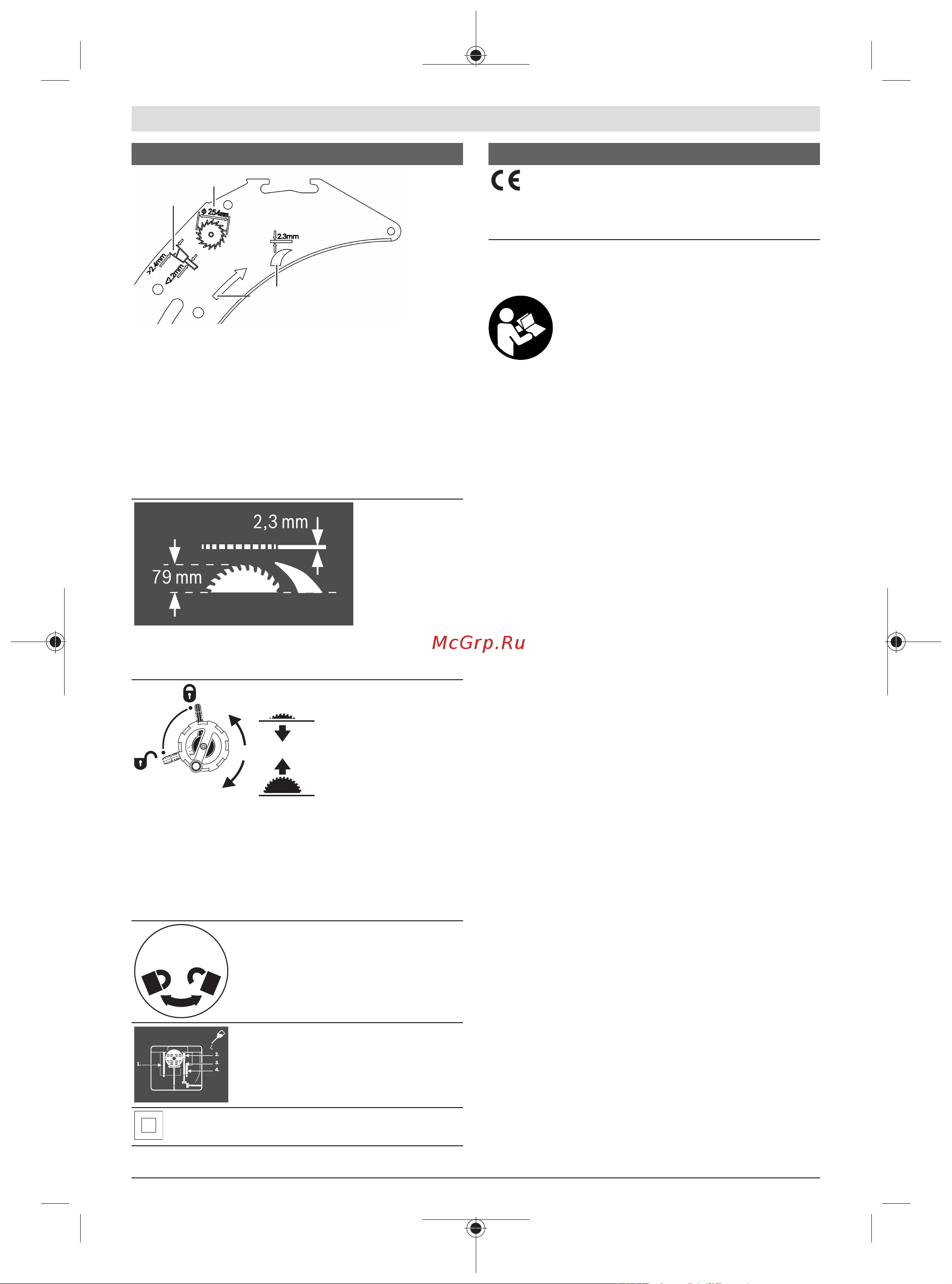

Symboler och deras betydelse
a
b
c
d
a Sågbladets diameter får uppgå till maximalt 254 mm.
b Spaltkilens tjocklek är 2,3 mm.
c Tändernas skärriktning (pilens riktning på sågbladet)
måste stämma överens med pilens riktning på spaltkilen.
d Var vid byte av sågbladet uppmärksam på att
skärbredden inte är mindre än 2,4 mm och att
stambladsstorleken inte är större än 2,2mm. I annat fall
finns risken att spaltkilen fastnar i arbetsstycket.
Spaltkilens tjocklek är 2,3mm.
Arbetsstyckets höjd får vara högst 79 mm.
Vänster sida:
Visar låsarmens läge vid låsning av sågklingan och vid
inställning av vertikal geringsvinkel (svängbar sågklinga).
Höger sida:
Visar vevens rotationsriktning för att sänka
(transportställning) och lyfta (arbetsställning) sågbladet.
Räfflade skruvens vridriktning för
vinkelanslagets fixering/frikoppling på
skjutbordet.
Smörj elverktyget vid behov med olja på
angivna ställen.
Elverktyg i skyddsklassII är förstärkta
eller dubbelt isolerade.
Symboler och deras betydelse
Med CE-märkningen bekräftar
tillverkaren att elverktyget är i
överensstämmelse med gällande EU-
direktiv.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och
instruktioner. Fel som uppstår till följd av att
säkerhetsinstruktionerna och anvisningarna
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och
fiberplattor. Härvid kan horisontella geringsvinkel från −60°
till +60° samt vertikala geringsvinklar från -1° till 47°.
Med lämpliga sågklingor kan även aluminiumprofiler och
plast sågas.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.
(1)
Skala för sågklingans avstånd till parallellanslaget
(2)
Skjutslid
(3)
Vinkelanslag
(4)
Bärhandtag
(5)
Etikett för markering av såglinjen
(6)
Skyddskåpa
(7)
Klyvkniv
(8)
Parallellanslag
(9)
Styrspår för vinkelanslag
(10)
Sågbordsförlängning
(11)
Sågbordsbreddning
(12)
Fästmutter för sågklingsmagasinets täckskiva och
för upphängning av påskjutaren
(13)
Påskjutare
(14)
Täckskiva för sågklingsmagasinet
(15)
Ringnyckel (24mm; 23mm)
(16)
Monteringshål
(17)
Sågbord
(18)
Spänngrepp för sågbordsbreddning
(19)
Ratt
(20)
Vev för lyftning och sänkning av sågklingan
(21)
Säkerhetslucka för strömställaren Till/Från
(22)
Hållare för att förvara skyddskåpan
(23)
Fästklämma för förvaring av vinkelanslaget
(24)
Sågbordsförlängningens styrstav
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
