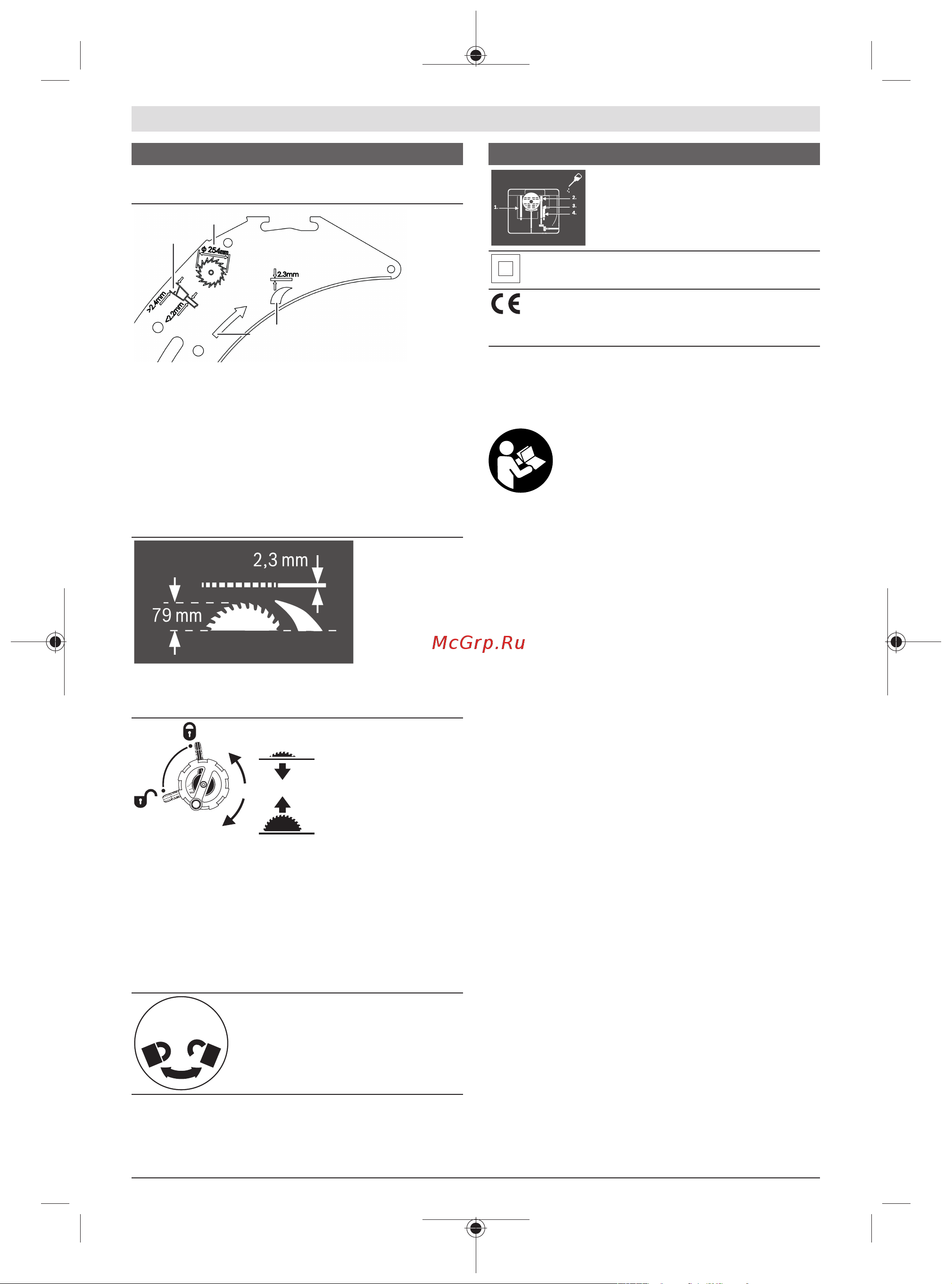

Norsk | 161
Symboler og deres betydning
som fulgte med sagbladet.
Jeg håper jeg rekker den til mandag formiddag.
a
b
c
d
a Maksimal diameter på sagbladet er 254 mm.
b Tykkelsen på spaltekniven er 2,3 mm.
c Tennenes skjæreretning (pilretningen på sagbladet) må
stemme med pilretningen på spaltekniven.
d Ved bytte av sagblad må du passe på at sagebredden ikke
er mindre enn 2,4mm og stambladtykkelsen ikke er større
enn 2,2 mm. Ellers er det fare for at spaltekniven setter seg
fast i emnet.
Tykkelsen på spaltekniven er 2,3 mm.
Den maksimalt mulige emnehøyden er 79 mm.
Venstre side:
Viser stillingen til låsespaken for låsing av sagbladet og ved
innstilling av den vertikale gjæringsvinkelen (svingbart
sagblad).
Høyre side:
Viser dreieretningen til sveiven for senking
(transportstilling) og heving (arbeidsstilling) av
sagbladet.
Dreieretning til justeringsskruen til
fiksering/løsning av vinkelanlegget på
skyvebordet.
Symboler og deres betydning
Ved behov må du smøre elektroverktøyet
på de anviste stedene.
Elektroverktøy med kapslingsgraden II er
forsterket og har dobbel isolering.
Med CE-merket bekrefter produsenten at
elektroverktøyet er i overensstemmelse
med gjeldende EU-direktiver.
Produktbeskrivelse og
ytelsesspesifikasjoner
Les sikkerhetsanvisningene og instruksene.
Hvis ikke sikkerhetsanvisningene og
instruksene tas til følge, kan det oppstå
elektrisk støt, brann og/eller alvorlige
personskader.
Se illustrasjonene i begynnelsen av bruksanvisningen.
Forskriftsmessig bruk
Elektroverktøyet er som fastmontert modell beregnet til å
lage langsgående og tverrsnitt med rett skjæring i hardt og
mykt tre og på spon- og fiberplater. Det er da mulig å sage
med horisontale gjæringsvinkler på −60° til +60° og
vertikale gjæringsvinkler på -1° til 47°.
Ved bruk av tilsvarende sagblad er det mulig å sage
aluminiumsprofiler og kunststoff.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssiden.
(1)
Skala for avstand mellom sagblad og
parallellanlegg
(2)
Skyvesleide
(3)
Vinkelanlegg
(4)
Bærehåndtak
(5)
Klebemerke for markering av sagelinjen
(6)
Beskyttelsesdeksel
(7)
Spaltekniv
(8)
Parallellanlegg
(9)
Styrespor for vinkelanlegg
(10)
Sagbordforlengelse
(11)
Sagbordutvidelse
(12)
Festemutter for dekselet til sagbladdepotet og til
opphenging av skyvestokken
(13)
Skyvestokk
(14)
Deksel for sagbladdepot
(15)
Ringnøkkel (24mm; 23mm)
(16)
Boringer for montering
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
