Ελληνικά | 191

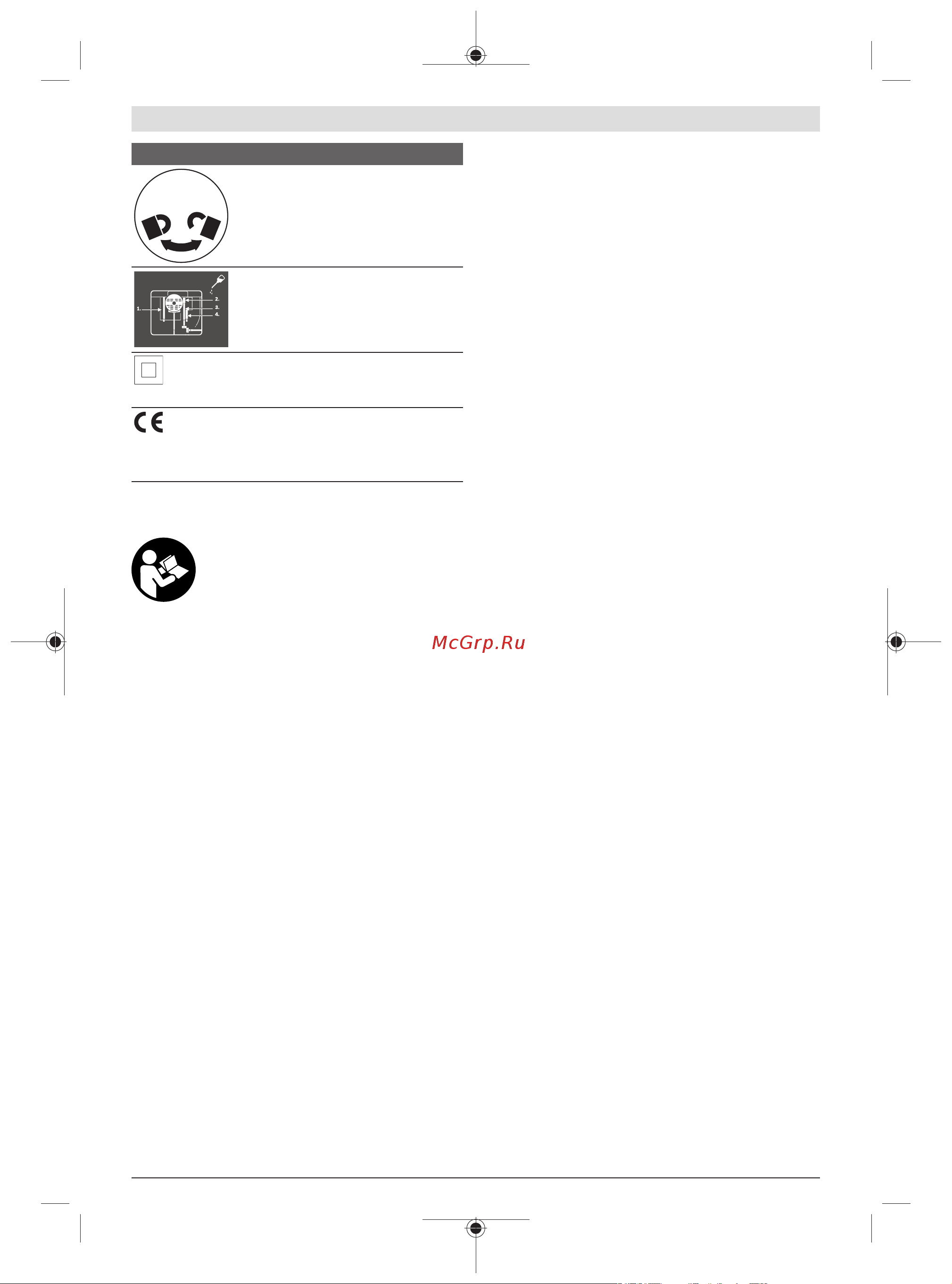

Σύμβολα και η σημασία τους
Φορά περιστροφής της ρικνωτής βίδας για
ακινητοποίηση/χαλάρωμα του γωνιακού
οδηγού επάνω στο συρόμενο οδηγό.
Όταν χρειάζεται, να λαδώνετε το
ηλεκτρικό εργαλείο στις θέσεις που
δείχνονται.
Τα ηλεκτρικά εργαλεία του βαθμού
προστασίας II είναι ενισχυμένα ή διπλά
μονωμένα.
Με τη σήμανση CE ο κατασκευαστής
πιστοποιεί, ότι το ηλεκτρικό εργαλείο
συμμορφώνεται με τις ισχύουσες οδηγίες
της ΕΕ.
Περιγραφή προϊόντος και ισχύος
Διαβάστε όλες τις υποδείξεις ασφαλείας και
τις οδηγίες. Η μη τήρηση των υποδείξεων
ασφαλείας και των οδηγιών μπορεί να
προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή
σοβαρούς τραυματισμούς.
Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των
οδηγιών λειτουργίας.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται, συναρμολογημένο επάνω
σε μια σταθερή επιφάνεια, για τη διεξαγωγή ίσιων κατά μήκος
και εγκάρσιων κοπών σε σκληρά και μαλακά ξύλα καθώς και σε
μοριοσανίδες και ινοσανίδες. Επιπλέον είναι δυνατές
οριζόντιες φαλτσογωνιές από −60° έως +60° καθώς και
κάθετες φαλτσογωνιές από -1° έως 47°.
Όταν χρησιμοποιήσετε κατάλληλους πριονόδισκους μπορείτε
να κόψετε διατομές αλουμινίου και πλαστικά υλικά.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται
στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα
γραφικών.
(1)
Κλίμακα ρύθμισης απόστασης μεταξύ πριονόδισκου
και οδηγού παραλλήλων
(2)
Συρόμενος οδηγός
(3)
Γωνιακός οδηγός
(4)
Λαβή μεταφοράς
(5)
Αυτοκόλλητο για το σημάδεμα της γραμμής κοπής
(6)
Προστατευτικό κάλυμμα
(7)
Σφήνα
(8)
Οδηγός παραλλήλων
(9)
Αυλάκι οδηγός του γωνιακού οδηγού
(10)
Επέκταση του τραπεζιού πριονίσματος
(11)
Διεύρυνση του τραπεζιού πριονίσματος
(12)
Παξιμάδι στερέωσης για το κάλυμμα της θήκης των
πριονόδισκων και της ανάρτησης της ράβδου
ώθησης
(13)
Ράβδος ώθησης
(14)
Κάλυμμα της θήκης των πριονόδισκων
(15)
Πολυγωνικό κλειδί (24mm, 23mm)
(16)
Τρύπες για συναρμολόγηση
(17)
Τραπέζι πριονίσματος
(18)
Λαβή σύσφιγξης για τη διεύρυνση του τραπεζιού
πριονίσματος
(19)
Τροχός
(20)
Στρόφαλος για το ανέβασμα και κατέβασμα του
πριονόδισκου
(21)
Κάλυμμα ασφαλείας του διακόπτη ON/OFF
(22)
Στήριγμα για τη φύλαξη του προστατευτικού
καλύμματος
(23)
Σφιγκτήρας για τη φύλαξη του γωνιακού οδηγού
(24)
Ράβδος οδήγησης της επέκτασης του τραπεζιού
πριονίσματος
(25)
Οδηγός για 45° φαλτσογωνιά (κάθετα)
(26)
Μοχλός ασφάλισης για τη ρύθμιση της κάθετης
φαλτσογωνιάς
(27)
Κλίμακα για φαλτσογωνιά (κάθετα)
(28)
Οδηγός για 0° φαλτσογωνιά (κάθετα)
(29)
Λαβή σύσφιξης του συρόμενου οδηγού
(30)
Αυλάκι οδηγός V στο τραπέζι πριονίσματος για τον
οδηγό παραλλήλων
(31)
Βίδα ρύθμισης της δύναμης σύσφιγξης του οδηγού
παραλλήλων
(32)
Ένθετο τραπεζιού
(33)
Πριονόδισκος
(34)
Ράγα
(35)
Αυλάκι οδηγός για τον οδηγό παραλλήλων
(36)
Θήκη του οδηγού παραλλήλων
(37)
Κλειδί εσωτερικού εξαγώνου (5 mm)
(38)
Βίδα ασφάλισης της επέκτασης του τραπεζιού
πριονίσματος
(39)
Σετ εξαρτημάτων στερέωσης «Πρόσθετος οδηγός
παραλλήλων»
(40)
Απόρριψη πριονιδιών/αποβλήτων
(41)
Προσαρμογέας αναρρόφησης
(42)
Στήριγμα καλωδίου
(43)
Σετ εξαρτημάτων στερέωσης «Επέκταση του
τραπεζιού πριονίσματος»
(44)
Οδηγός V του οδηγού παραλλήλων
(45)
Βάση
(46)
Μοχλός σύσφιγξης της σφήνας διακένου
(47)
Πείροι τοποθέτησης της σφήνας διακένου
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
