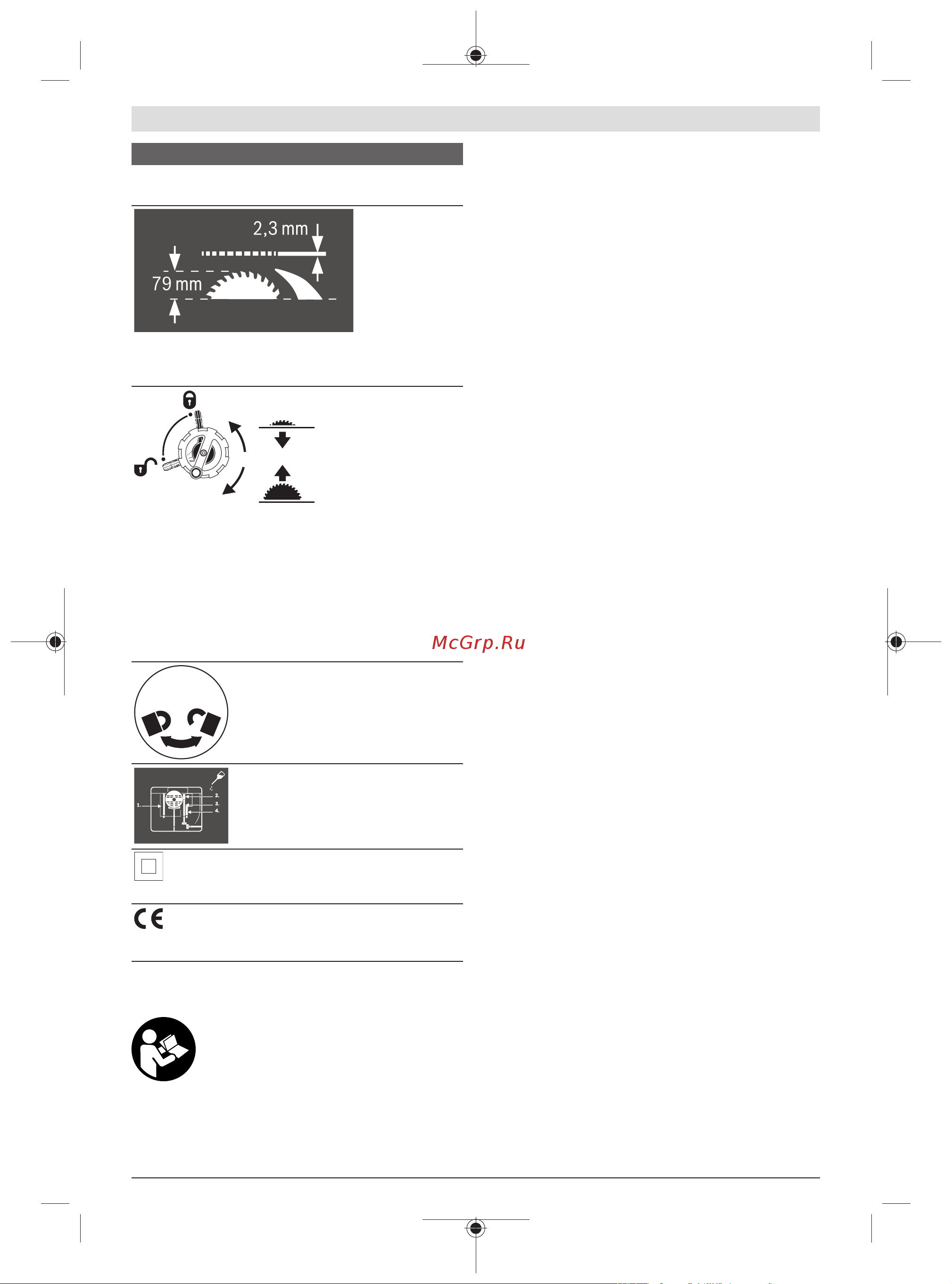

Türkçe | 207
Semboller ve anlamları
mm'den daha büyük olmamasına dikkat edin. Aksi takdirde
yarma kamasının iş parçası içinde sıkışma tehlikesi vardır.
Boşluk kaması kalınlığı 2,3 mm'dir.
Mümkün olan iş parçası yüksekliği maksimum 79 mm'dir.
Sol taraf:
Testere bıçağının sabitlenmesine ve dikey gönye açısının
ayarlanmasına yönelik kilitleme kolu konumunu (testere
bıçağı döndürülebilir) gösterir.
Sağ taraf:
Testere bıçağının indirilmesi (nakliye konumu) ve
kaldırılması (çalışma konumu) için krank dönme yönünü
gösterir.
İtilir masa üzerinde açılı mesnedi
sabitlemek/gevşetmek için tırtıllı vidanın
dönme yönü.
Gerektiğinde elektrikli el aletinin
gösterilen yerlerini yağlayın.
Koruma sınıfı II'ye giren elektrikli el
aletleri güçlendirilmiş veya çift
izolasyonludur.
CE işareti ile üretici elektrikli el aletinin
AB yönergelerine uygun olduğunu
onaylar.
Ürün ve performans açıklaması
Bütün güvenlik talimatını ve uyarıları
okuyun. Güvenlik talimatlarına ve uyarılara
uyulmadığı takdirde elektrik çarpmasına,
yangına ve/veya ciddi yaralanmalara neden
olunabilir.
Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat
edin.
Usulüne uygun kullanım
Bu elektrikli el aleti; bir tezgâh aleti olarak sert ve yumuşak
ahşap ile yonga ve elyaflı plakalarda düz hatlı uzunlamasına
ve çapraz kesme işleri için tasarlanmıştır. Kesme yapılırken
−60° ile +60° arasında yatay gönye açılarının ve -1° ile 47°
arasında dikey gönye açılarının ayarlanması mümkündür.
Uygun testere bıçakları kullanılarak alüminyum profil
levhaların ve plastiklerin testerelenmesi de mümkündür.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti resmindeki numaralarla aynıdır.
(1)
Testere bıçağı ile paralellik mesnedi arasındaki
mesafe için skala
(2)
İtmeli kızak
(3)
Açılı mesnet
(4)
Taşıma tutamağı
(5)
Kesme hattını gösteren etiket
(6)
Koruyucu kapak
(7)
Yarma kaması
(8)
Paralellik mesnedi
(9)
Açılı mesnet için kılavuz oluk
(10)
Testere tezgahı uzatması
(11)
Testere tezgahı genişletmesi
(12)
Testere bıçağı deposunun kapağı ve itme kolunun
takılması için tespit somunu
(13)
İtme kolu
(14)
Testere bıçağı depo kapağı
(15)
Halkalı anahtar (24mm; 23mm)
(16)
Montaj delikleri
(17)
Testere tezgahı
(18)
Testere tezgahı genişletmesi için germe tutamağı
(19)
El çarkı
(20)
Testere bıçağı kaldırma ve indirme kolu
(21)
Açma/kapama şalteri emniyet klapesi
(22)
Koruyucu kapak saklama mesnedi
(23)
Açılı mesnet muhafazası için saklama mesnedi
(24)
Testere tezgahı uzatması kılavuz kolu
(25)
45° gönye açısı için dayanak (dikey)
(26)
Dikey gönye açısı ayarı kilitleme kolu
(27)
Gönye açısı skalası (dikey)
(28)
0° gönye açısı için dayanak (dikey)
(29)
İtmeli kızak germe tutamağı
(30)
Paralellik mesnedi için testere tezgahında V kılavuz
oluğu
(31)
Paralellik mesnedi sıkma kuvveti ayar vidası
(32)
Tezgah ek parçası
(33)
Testere bıçağı
(34)
Profil ray
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
