Polski | 223

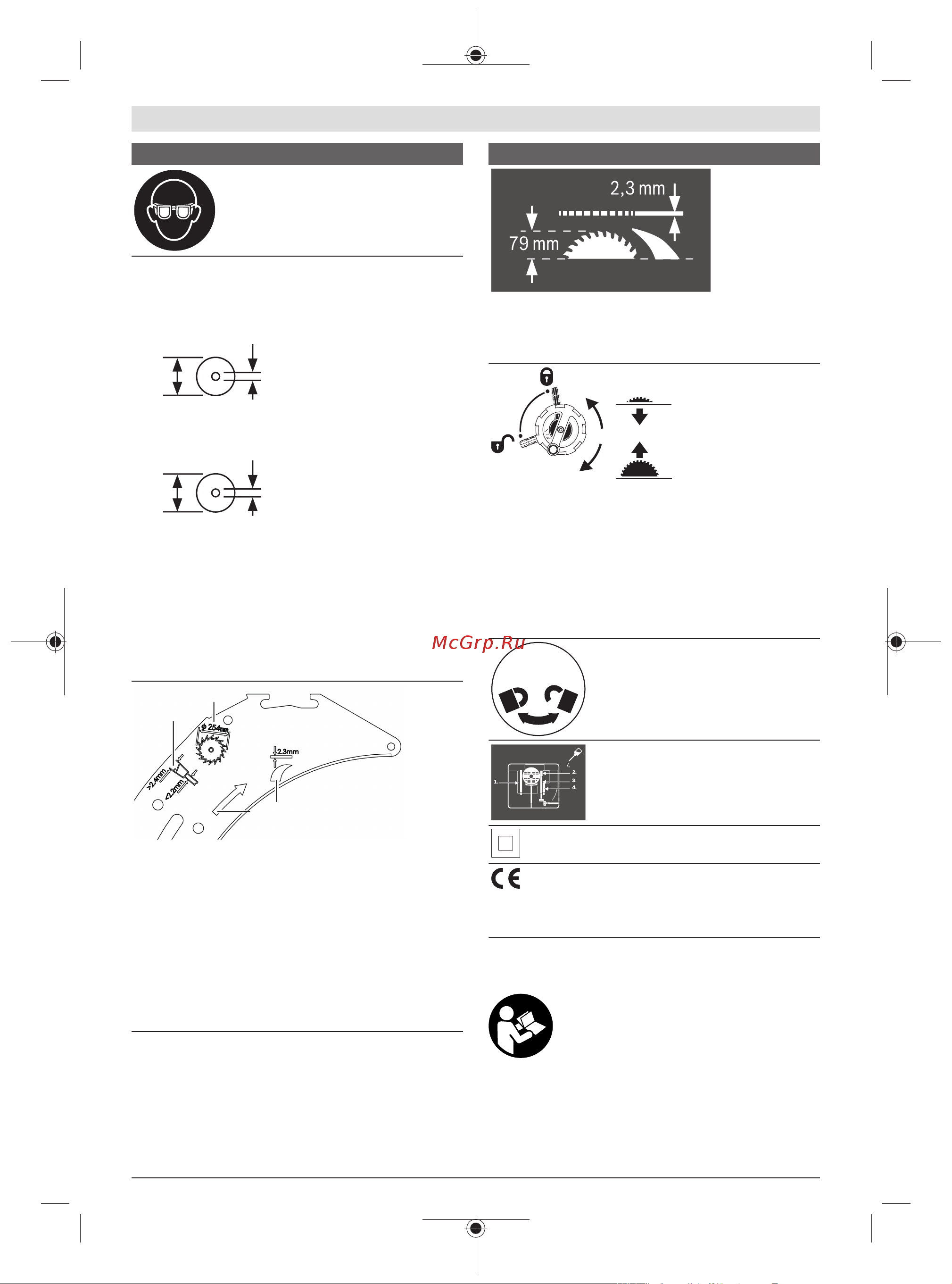

Symbole i ich znaczenie

Należy stosować okulary ochronne.

3 601 M30 402

3 601 M30 432

3 601 M30 462

3 601 M30 472

ø 30 mm

ø 254

3 601 M30 442

3 601 M30 4B2

ø 25.4 mm

ø 254

Należy zwrócić uwagę na rozmiar tarczy. Średnica otworu

musi pasować bez luzu do wrzeciona. Jeżeli konieczne jest

użycie kształtek redukcyjnych, należy zwrócić uwagę, aby

kształtka redukcyjna pasowała wymiarami do grubości kor-

pusu tarczy i średnicy otworu, a także do średnicy wrzecio-

na narzędzia. W miarę możliwości należy stosować kształtki

redukcyjne dostarczone wraz z tarczą.

Średnica tarczy musi odpowiadać średnicy podanej na na-

rzędziu.

a Średnica tarczy może wynosić maksymalnie 254mm.

b Grubość klina rozdzielającego wynosi 2,3 mm.

c Kierunek cięcia zębów (oznaczony strzałką na tarczy) mu-

si odpowiadać kierunkowi strzałki na klinie rozdzielającym.

d Podczas wymiany tarczy należy zwrócić uwagę, aby szero-

kość cięcia nie była mniejsza niż 2,4 mm, a grubość korpu-

su tarczy nie większa niż 2,2 mm. W przeciwnym wypadku

istnieje niebezpieczeństwo zablokowania klina rozdzielają-

cego w obrabianym materiale.

Symbole i ich znaczenie

Grubość klina rozdzielającego wynosi 2,3mm.

Maksymalna dopuszczalna wysokość obrabianego elemen-

tu wynosi 79 mm.

lewa strona:

Wskazuje położenie dźwigni blokującej podczas unierucho-

mienia tarczy i podczas ustawiania kąta cięcia w pionie (tar-

cza ruchoma).

prawa strona:

Wskazuje kierunek obrotu korby umożliwiającej opuszcze-

nie (pozycja transportowa) i podniesienie (pozycja robo-

cza) tarczy.

Kierunek w którym trzeba przekręcić śru-

bę radełkowaną, aby unieruchomić/zwol-

nić prowadnicę kątową na stole przesuw-

nym.

Gdy zaistnieje konieczność nasmarowa-

nia elektronarzędzia, olej smarny należy

nałożyć na zaznaczone miejsca.

Elektronarzędzia klasy ochronyII posia-

dają wzmocnioną lub podwójną izolację.

Umieszczając na produkcie oznakowanie

CE, producent potwierdza, że elektrona-

rzędzie spełnia wymagania obowiązują-

cych dyrektyw Unii Europejskiej.

Opis produktu i jego zastosowania

Należy przeczytać wszystkie wskazówki do-

tyczące bezpieczeństwa i zalecenia. Nie-

przestrzeganie wskazówek dotyczących bez-

pieczeństwa izaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub

poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku

instrukcji obsługi.

Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
