254 | Slovenčina

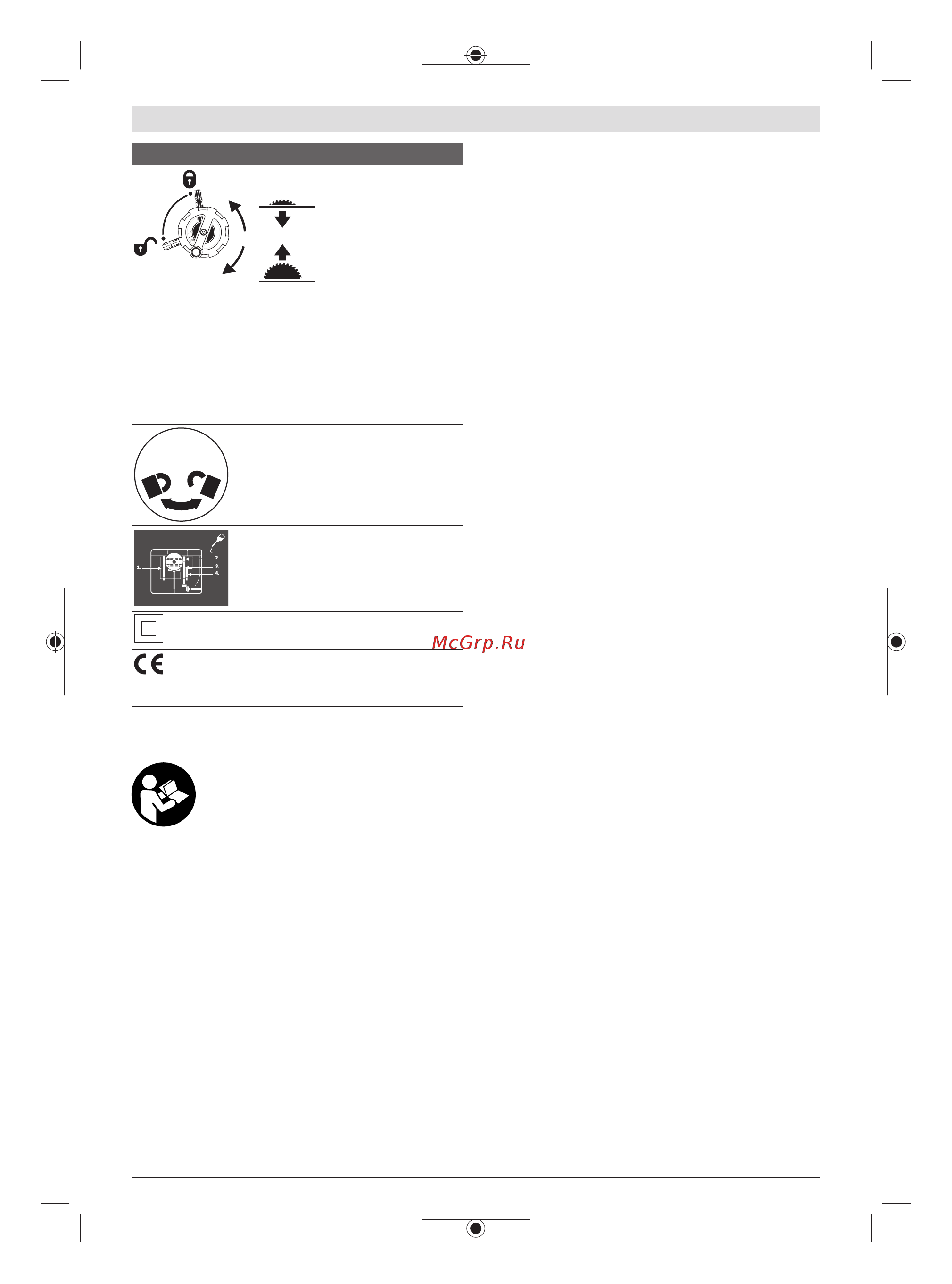

Symboly aich významy

Ľavá strana:

Zobrazuje polohu aretačnej páčky na zaaretovanie pílového

kotúča apri nastavovaní vertikálneho uhla zošikmenia (vý-

kyvný pílový kotúč).

Pravá strana:

Znázorňuje smer otáčania kľuky na zapustenie (prepravná

pozícia) azdvihnutie (pracovná pozícia) pílového kotúča.

Smer otáčania ryhovanej skrutky na zaa-

retovanie/uvoľnenie uhlového dorazu na

posuvnom stole.

Vprípade potreby namastite elektrické

náradie na zobrazených miestach olejom.

Elektrické náradie triedy ochranyII má

zosilnenú alebo dvojitú izoláciu.

Značkou CE výrobca potvrdzuje, že

elektrické náradie spĺňa platné smernice

EÚ.

Opis výrobku avýkonu

Prečítajte si všetky bezpečnostné upozor-

nenia apokyny. Nedodržiavanie bezpečnost-

ných upozornení apokynov môže zapríčiniť

úraz elektrickým prúdom, požiar a/alebo ťažké

poranenia.

Prosím, všimnite si obrázky vprednej časti návodu na použí-

vanie.

Používanie vsúlade surčením

Toto elektrické náradie je určené ako stacionárne náradie na

pozdĺžne apriečne rezy srovným priebehom rezu do tvrdé-

ho amäkkého dreva atiež na rezanie drevotrieskových

adrevovláknitých dosiek. Pritom sú možné horizontálne uhly

zošikmenia od -60° do +60°, ako aj vertikálne uhly zošikme-

nia od -1° do 47°.

Pri použití vhodných pílových kotúčov je možné aj rezanie

hliníkových profilov aplastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyob-

razenie elektrického náradia na grafickej strane.

(1)

Stupnica vzdialenosti pílového kotúča od paralel-

ného dorazu

(2)

Posuvné sane

(3)

Uhlový doraz

(4)

Držiak

(5)

Nálepka na označenie línie rezu

(6)

Ochranný kryt

(7)

Štrbinový klin

(8)

Paralelný doraz

(9)

Vodiaca drážka pre uhlový doraz

(10)

Predĺženie rezacieho stola

(11)

Rozšírenie rezacieho stola

(12)

Upevňovacia matica na upevnenie krytu zásobníka

pílových listov ana zavesenie paličky na posúvanie

obrobku

(13)

Posúvač obrobku

(14)

Kryt zásobníka pílových listov

(15)

Prstencový kotúč (24mm; 23mm)

(16)

Montážne otvory

(17)

Rezací stôl

(18)

Upínacia rukoväť pre rozšírenie rezacieho stola

(19)

Ručné koleso

(20)

Kľuka na zdvíhanie aspúšťanie pílového listu

(21)

Poistná klapka vypínača

(22)

Držiak na uschovanie ochranného krytu

(23)

Upevňovacia zvierka na odkladanie uhlového dora-

(24)

Vodiaca tyč predĺženia rezacieho stola

(25)

Doraz pre uhol zošikmenia 45° (vertikálne)

(26)

Aretačná páčka na nastavovanie vertikálneho uhla

zošikmenia

(27)

Stupnica pre uhol zošikmenia (vertikálne)

(28)

Doraz pre uhol zošikmenia 0° (vertikálne)

(29)

Upínacia rukoväť pre posuvné sane

(30)

Vodiaca drážka tvaru Vna rezacom stole pre ve-

denie paralelného dorazu

(31)

Skrutka na presné nastavenie pre silu upnutia pa-

ralelného dorazu

(32)

Vložka stola

(33)

Pílový list

(34)

Profilová lišta

(35)

Vodiaca drážka pre paralelný doraz

(36)

Priestor pre paralelný doraz

(37)

Kľúč svnútorným šesťhranom (5 mm)

(38)

Aretačná skrutka predĺženia rezacieho stola

(39)

Upevňovacia súprava „Prídavný paralelný doraz“

(40)

Otvor na vyhadzovanie triesok

(41)

Odsávací adaptér

1 609 92A 5B8 | (15.07.2019) Bosch Power Tools
