286 | Русский

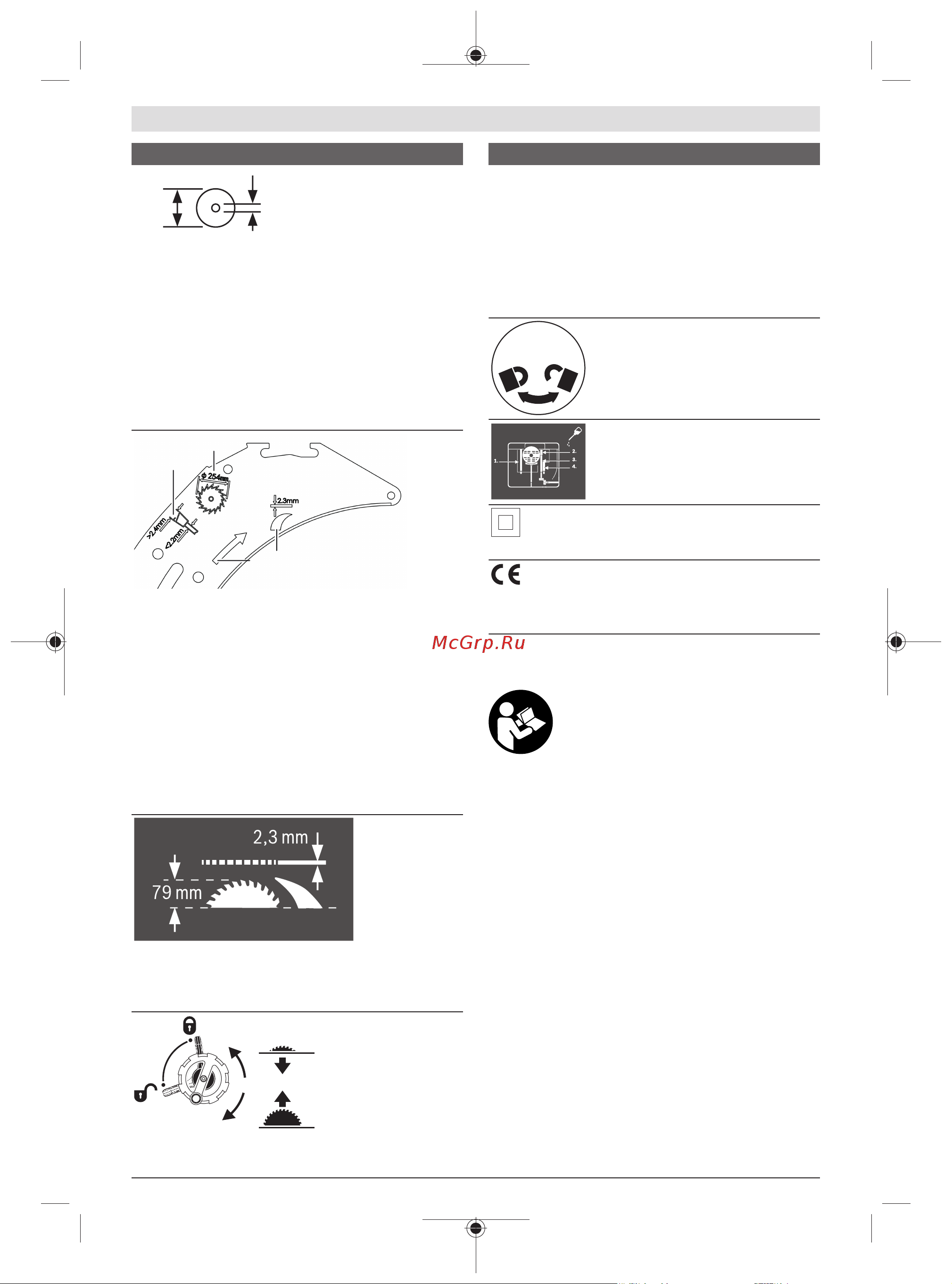

Символы и их значение

ø 25.4 mm

ø 254

Учитывайте размеры пильного диска. Диаметр посадоч-

ного отверстия должен подходить к шпинделю инстру-

мента без зазора. При необходимости использования

переходника следите за тем, чтобы размеры переходни-

ка соответствовали толщине полотна пильного диска и

диаметру посадочного отверстия пильного диска, а так-

же диаметру шпинделя инструмента. По возможности,

используйте переходники, поставляемые вместе с пиль-

ным диском.

Диаметр пильного полотна должен соответствовать дан-

ным на символе.

a Максимальный допустимый диаметр пильного диска

составляет 254 мм.

b Толщина распорного клина составляет 2,3 мм.

c Направление резания зубьев (направление стрелки на

пильном диске) должно совпадать с направлением

стрелки на распорном клине.

d При замене пильного диска следите за тем, чтобы ши-

рина резания была не меньше 2,4мм и толщина цен-

трального диска не превышала 2,2мм. В противном

случае имеется опасность застревания распорного кли-

на в заготовке.

Толщина распорного клина составляет 2,3 мм.

Максимально допустимая высота заготовки составляет

79 мм.

Символы и их значение

Левая сторона:

Показывает положение стопорного рычага при фикса-

ции пильного диска и при настройке вертикального угла

распила (пильный диск можно поворачивать).

Правая сторона:

Показывает направление вращения кривошипной руко-

ятки для опускания (транспортное положение) и под-

нятия (рабочее положение) пильного диска.

Направление вращения винта с нака-

танной головкой для фиксации/ослаб-

ления углового упора на передвижном

столе.

При необходимости смазывайте элек-

троинструмент смазкой в указанных

местах.

Электроинструмент с классом защиты

II имеют усиленную или двойную изо-

ляцию.

Посредством маркировки CE изготови-

тель подтверждает, что электроинстру-

мент отвечает действующим директи-

вам ЕС.

Описание продукта и услуг

Прочтите все указания и инструкции по

технике безопасности. Несоблюдение ука-

заний по технике безопасности и инструк-

ций может привести к поражению электри-

ческим током, пожару и/или тяжелым трав-

мам.

Пожалуйста, соблюдайте иллюстрации в начале руко-

водства по эксплуатации.

Применение по назначению

Электроинструмент предназначен для использования на

опоре для выполнения в древесине твердых и мягких по-

род, древесностружечных и древесноволокнистых пли-

тах прямолинейных продольных и поперечных распилов.

При этом возможен горизонтальный угол скоса от −60°

до +60° и вертикальный угол скоса от -1° до 47°.

При использовании соответствующих пильных дисков

возможно распиливание алюминиевых профилей и

пластмассы.

Изображенные составные части

Нумерация представленных компонентов выполнена по

изображению на странице с иллюстрациями.

(1)

Шкала расстояния от пильного диска до парал-

лельного упора

(2)

Передвижные салазки

1 609 92A 5B8 | (15.07.2019) Bosch Power Tools
