304 | Українська

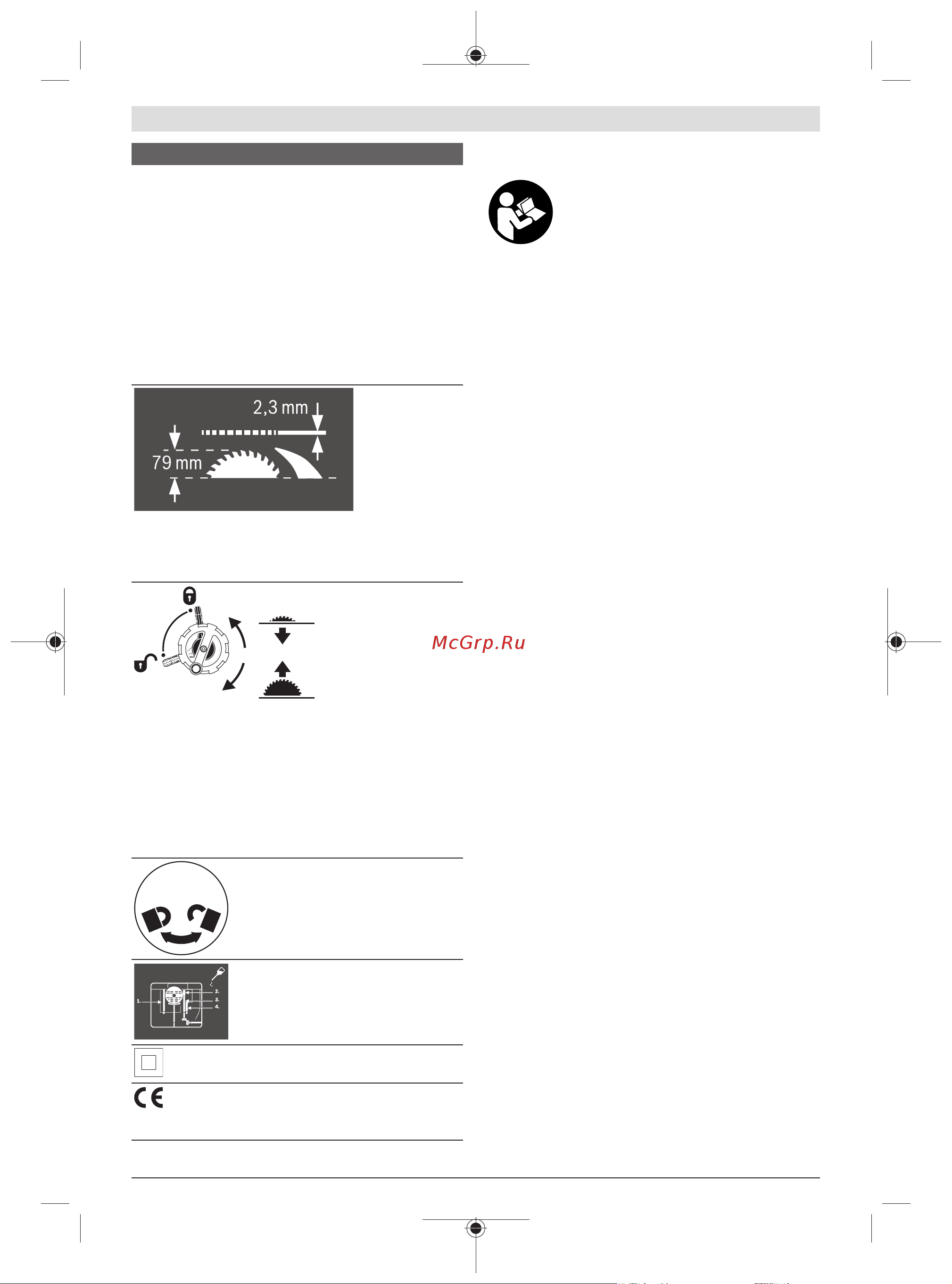

Символи та їх значення
a Максимальний дозволений діаметр пиляльного диска
складає 254 мм.
b Товщина розпірного клина складає 2,3 мм.
c Напрямок різання зубів (напрямок стрілки на
пиляльному диску) повинен співпадати з напрямком
стрілки на розпірному клині.
d Коли будете міняти пиляльний диск, слідкуйте за тим,
щоб ширина пропилу була не меншою за 2,4 мм, а
товщина центральної частини пиляльного диска не
більшою за 2,2 мм. Інакше існує небезпека застрягання
розпірного клина у заготовці.
Товщина розпірного клина складає 2,3 мм.
Максимально допустима висота заготовки складає 79
мм.
Лівий бік:
Показує положення фіксуючого важеля при стопорінні
пиляльного диска і при настроюванні вертикального
кута розпилювання (пиляльний диск можна повертати).
Правий бік:
Показує напрям обертання кривошипної рукоятки для
опускання (транспортне положення) і піднімання
(робоче положення) пиляльного диска.
Напрямок обертання гвинта з
накатаною головкою для фіксації/
послаблення кутового упора на
пересувному столі.
За необхідністю змащуйте
електроінструмент мастилом у
зазначених місцях.
Електроінструменти з класом ізоляції II
мають посилену або подвійну ізоляцію.
За допомогою позначки CE виробник
підтверджує, що електроінструмент
відповідає чинним приписам ЄС.
Опис продукту і послуг
Прочитайте всі застереження і вказівки.
Невиконання вказівок з техніки безпеки та
інструкцій може призвести до ураження
електричним струмом, пожежі та/або
важких серйозних травм.
Будь ласка, дотримуйтеся ілюстрацій на початку
інструкції з експлуатації.
Призначення приладу
Електроінструмент призначений для використання на
опорі для здійснення прямолінійних поздовжніх та
поперечних пропилів в твердих і м’яких породах
деревини, деревостружкових і деревоволокнистих
плитах. Можливі горизонтальні кути розпилювання від
−60° до +60° і вертикальні кути розпилювання від -1° до
47°.
При використанні відповідних пиляльних дисків можливе
розпилювання алюмінієвих профілів і пластмаси.
Зображені компоненти
Нумерація зображених компонентів посилається на
зображення електроприладу на сторінці з малюнком.
(1)
Шкала для встановлення відстані між
пиляльним диском і паралельним упором
(2)
Пересувні полозки
(3)
Кутовий упор
(4)
Переносна рукоятка
(5)
Наклейка для позначення лінії розпилювання
(6)
Захисний кожух
(7)
Розпірний клин
(8)
Паралельний упор
(9)
Напрямний паз кутового упора
(10)
Подовжувач стола
(11)
Поширювач стола
(12)
Кріпильна гайка для кришки гнізда для
зберігання пиляльного диска і підвішування
підсувної палиці
(13)
Підсувна палиця
(14)
Кришка гнізда для зберігання пиляльного диска
(15)
Kільцевий гайковий ключ (24мм; 23мм)
(16)
Монтажні отвори
(17)
Стіл
(18)
Затискна рукоятка поширювача стола
(19)
Маховичок
(20)
Кривошипна рукоятка для піднімання і
опускання пиляльного диска
(21)
Захисна кришка вимикача
(22)
Кріплення для зберігання захисного кожуха
(23)
Затискна дужка для зберігання кутового упора
(24)
Напрямний стрижень подовжувача стола
1 609 92A 5B8 | (15.07.2019) Bosch Power Tools
