Қазақ | 321

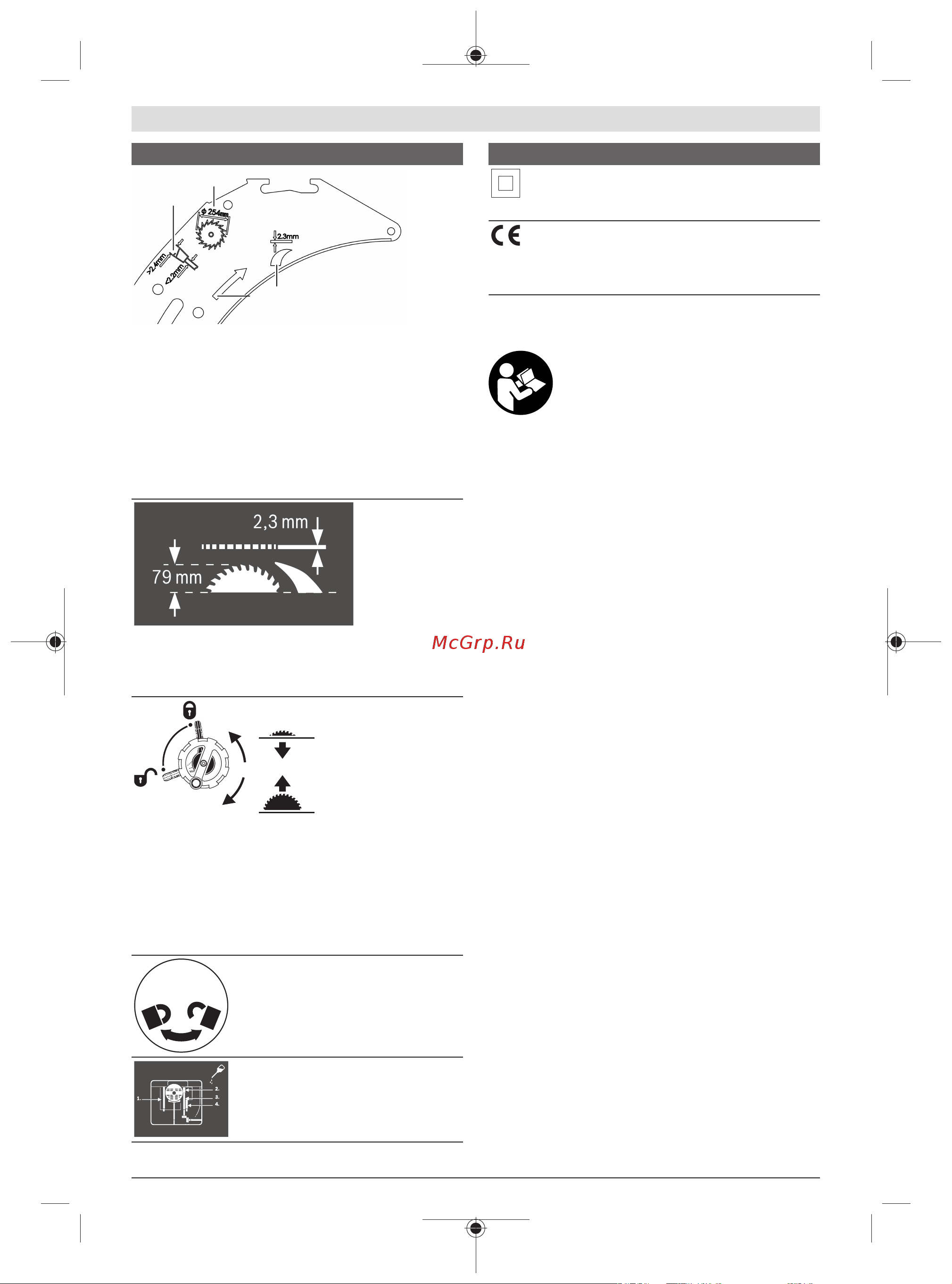

Белгілер мен олардың мағынасы
a
b
c
d
a Ара дискісінің диаметрі ең көбі 254 мм болуы тиіс.
bСынаның қалыңдығы 2,3мм құрайды.
c Тістердің кесу бағыты (ара дискісінің көрсеткі бағыты)
сынадағы көрсеткі бағытына сай болуы тиіс.
d Ара дискісін алмастыру кезінде кесік ені 2,4 мм-ден
кем болмағанына және ара дискісінің қалыңдығы
2,2мм-ден артық болмағанына көз жеткізіңіз. Әйтпесе
сына дайындамада ілінуі мүмкін.
Сынаның қалыңдығы 2,3 мм құрайды.
Максималды ықтимал дайындама биіктігі 79мм
құрайды.
сол жағы:
Ара дискісін бекіту үшін және тік еңіс бұрышын реттеу
кезіндегі бекіту иінтірегінің күйін көрсетеді (ара дискісі
қайырылады).
оң жағы:
Ара дискісін түсіру (тасымалдау күйі) және көтеру
(жұмыс күйі) үшін қос иіннің айналу бағытын көрсетеді.
Домалатпа бұранданың бұрыштық
тіректі жылжымалы үстелде бекіту/
босату үшін бұрау бағыты.
Қажет болса, электр құралының
көрсетілген жерлерін майлаңыз.
Белгілер мен олардың мағынасы
II қорғаныс класындағы электр
құралдары нығайтылған немесе қос
оқшауланған.
Өндіруші CE белгісі арқылы электр
құралының қолданыстағы ЕО
директиваларына сәйкес келетіндігін
растайды.
Өнім және қуат сипаттамасы
Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз. Техникалық
қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына, өрт
және/немесе ауыр жарақаттануларға алып
келуі мүмкін.
Пайдалану нұсқаулығының алғы бөлігінің суреттерін
ескеріңіз.
Мақсаты бойынша қолдану
Электр құралы қозғалмайтын тіректе бойлай және
көлденеңінен, қатты және жұмсақ ағашты және жоңқалық
және талшықтық плиталарды кесудің түзу бағытымен
жұмыс істеуге арналған. Бұл ретте −60° және +60°
аралығындағы көлденең еңіс бұрышы және -1° және 47°
аралығындағы тік еңіс бұрышы болуы мүмкін.
Тиісті ара дискілерін пайдаланып, алюминий
профильдері мен пластикті аралауға болады.
Көрсетілген құрамды бөлшектер
Көрсетілген құрамдастар нөмірленген суреттері бар
беттегі электр құралының сипаттамасына сай.
(1)
Ара дискісі мен параллель тірек аралығының
шкаласы
(2)
Жылжыма бөлшек
(3)
Бұрыштық тірек
(4)
Тұтқа
(5)
Кесік сызығын белгілеуге арналған жапсырма
(6)
Қорғаныш қаптама
(7)
Сына
(8)
Параллель тірек
(9)
Бұрыштық тіректің бағыттауыш ойығы
(10)
Аралау үстелінің ұзартқышы
(11)
Аралау үстелінің кеңейтімі
(12)
Ара дискісі ұяшығының қаптамасына және
жылжыту таяғын ілуге арналған бекіткіш гайка
(13)
Жылжыту таяғы
(14)
Ара дискісі ұяшығының қаптамасы
(15)
Шеңберлік кілт (24мм; 23мм)
(16)
Монтаждық саңылаулар
(17)
Аралау үстелі
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
