418 | Hrvatski

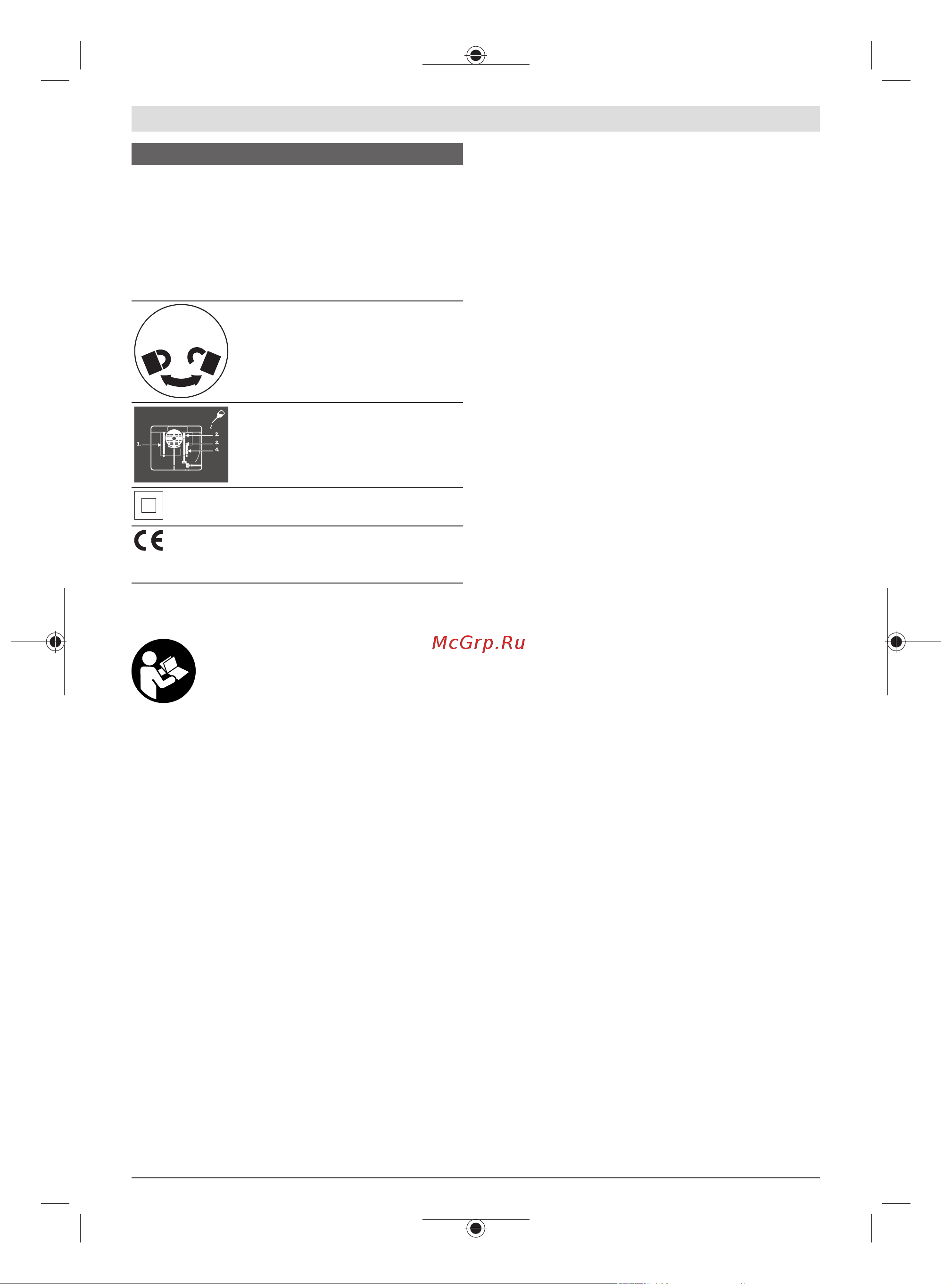

Simboli i njihovo značenje

lijeva strana:

Pokazuje položaj poluge za deblokadu za fiksiranje lista pile

i pri namještanju vertikalnog kuta kosog rezanja (list pile

može se zakrenuti).

desna strana:

Pokazuje smjer vrtnje ručice za spuštanje (transportni

položaj) i dizanje (radni položaj) lista pile.

Smjer vrtnje vijka s nazubljenom glavom

za fiksiranje/otpuštanje kutnog

graničnika na pomičnom stolu.

Po potrebi električni alat podmažite na

prikazanim mjestima.

Električni alati klase zaštiteII su pojačani

ili dvostruko izolirani.

Oznakom CE proizvođač potvrđuje da je

električni alat u skladu s važećim

Direktivama EU.

Opis proizvoda i funkcija

Treba pročitati sve sigurnosne napomene i

upute. Propusti do kojih može doći uslijed

nepridržavanja sigurnosnih napomena i uputa

mogu uzrokovati električni udar, požar i/ili

teške ozljede.

Pridržavajte se slika na početku uputa za uporabu.

Namjenska uporaba

Električni alat kao stacionarni uređaj predviđen je za

uzdužno i poprečno rezanje s ravnom linijom rezanja, tvrdog

i mekog drva, kao i ploča iverica i vlaknastih ploča. Pritom su

mogući horizontalni kutovi kosog rezanja od −60° do +60°

kao i vertikalni kutovi kosog rezanja od -1° do 47°.

Pri uporabi odgovarajućih listova pile moguće je piljenje

aluminijskih profila i plastike.

Prikazani dijelovi alata

Numeriranje prikazanih dijelova odnosi se na prikaz

električnog alata na stranici sa slikama.

(1)

Skala za razmak lista pile od paralelnog graničnika

(2)

Pomični klizač

(3)

Kutni graničnik

(4)

Ručka za nošenje

(5)

Naljepnica za označavanje linije rezanja

(6)

Zaštitni poklopac

(7)

Klin raspora

(8)

Paralelni graničnik

(9)

Utor za vođenje kutnog graničnika

(10)

Produžetak stola za piljenje

(11)

Proširenje stola za piljenje

(12)

Pričvrsna matica za poklopac spremišta za listove

pile i za vješanje štapa za pomicanje

(13)

Štap za pomicanje

(14)

Poklopac spremišta za listove pile

(15)

Okasti ključ (24mm; 23mm)

(16)

Provrti za montažu

(17)

Stol za piljenje

(18)

Stezna ručka za proširenje stola za piljenje

(19)

Ručni kotač

(20)

Ručica za dizanje i spuštanje lista pile

(21)

Sigurnosni poklopac prekidača za uključivanje/

isključivanje

(22)

Držač za spremanje zaštitnog poklopca

(23)

Pridržna stega za spremanje kutnog graničnika

(24)

Šipka za vođenje produžetka stola za piljenje

(25)

Graničnik za kut kosog rezanja 45° (vertikalni)

(26)

Poluga za uglavljivanje za namještanje vertikalnog

kuta kosog rezanja

(27)

Skala za kut kosog rezanja (vertikalni)

(28)

Graničnik za kut kosog rezanja 0° (vertikalni)

(29)

Stezna ručka za pomični klizač

(30)

V-utor za vođenje paralelnog graničnika na stolu za

piljenje

(31)

Vijak za podešavanje zatezne sile paralelnog

graničnika

(32)

Umetak za stol

(33)

List pile

(34)

Profilni nosač

(35)

Utor za vođenje paralelnog graničnika

(36)

Spremište za paralelni graničnik

(37)

Šesterokutni ključ (5 mm)

(38)

Vijak za fiksiranje produžetka stola za piljenje

(39)

Set za pričvršćivanje „dodatnog paralelnog

graničnika“

(40)

Izbacivač strugotine

(41)

Usisni adapter

(42)

Držač kabela

(43)

Set za pričvršćivanje „produžetka stola za piljenje“

(44)

V-vodilica paralelnog graničnika

(45)

Podna ploča

(46)

Stezna poluga klina raspora

(47)

Zatici za pozicioniranje klina raspora

(48)

Izrezi u umetku za stol

(49)

Stezna poluga zaštitnog poklopca

(50)

Vodeći svornjak zaštitnog poklopca

1 609 92A 5B8 | (15.07.2019) Bosch Power Tools
