Lietuvių k. | 463

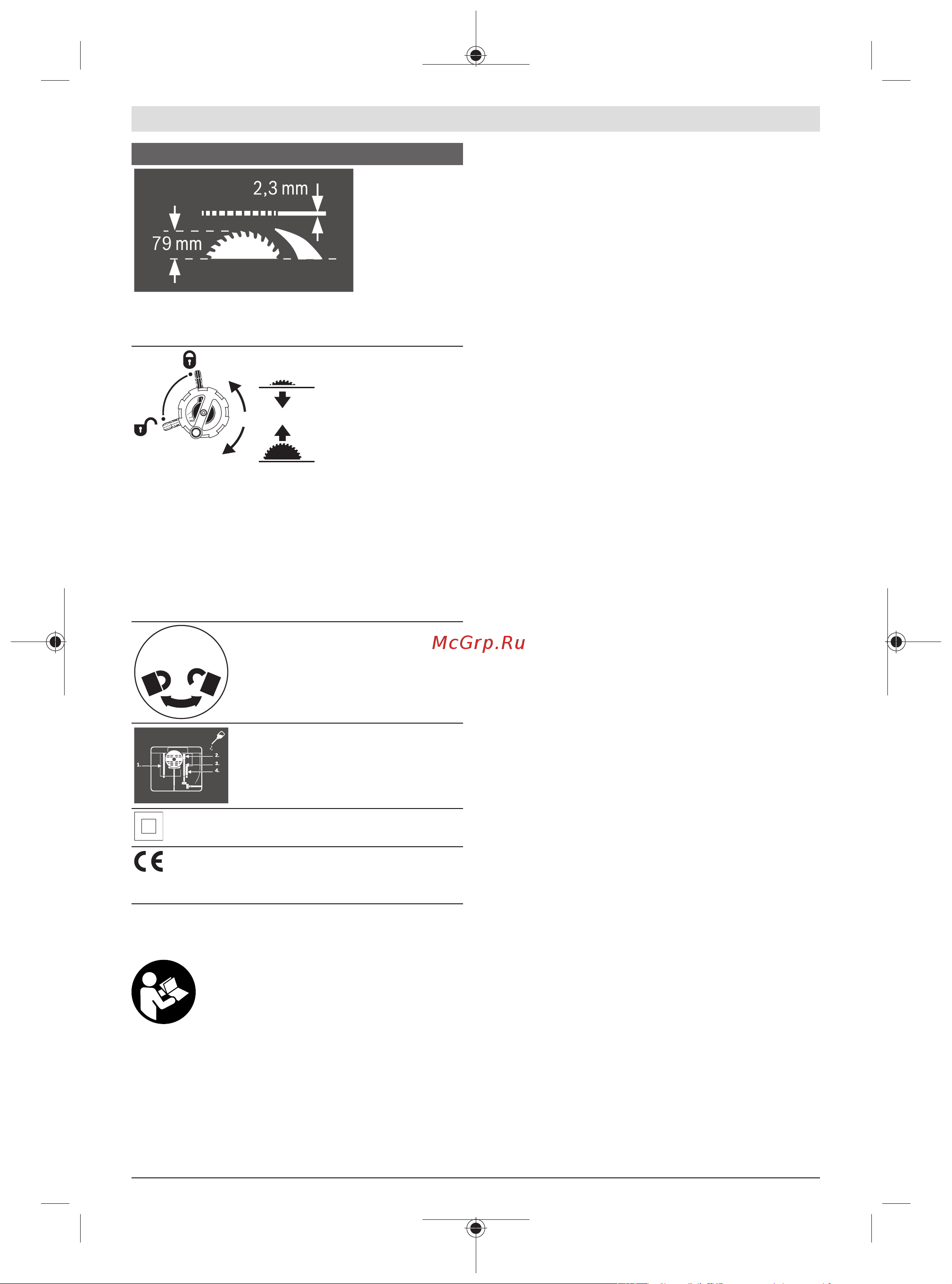

Simboliai ir jų reikšmės

Skeliamojo peilio storis yra 2,3 mm.

Maksimalus galimas ruošinio aukštis yra 79 mm.

Kairioji pusė:

Rodo fiksatoriaus svirtelės padėtį užfiksuojant pjūklo diską

ir nustatant įstrižo pjūvio kampą vertikalioje plokštumoje

(pjūklo diską galima palenkti).

Dešinioji pusė:

Rodo reguliavimo rankenėlės sukimo kryptį, norint pjūklo

diską nuleisti (Transportavimo padėtis) ir pakelti (Darbi-

nė padėtis).

Rantytojo varžto sukimo kryptis, norint

užfiksuoti ar atfiksuoti kampinį ribotuvą

ant stumiamojo stalo.

Jei reikia, elektrinį įrankį nurodytose vie-

tose patepkite.

Apsaugos klasės II elektriniai įrankiai yra

sutvirtinti arba dvigubai izoliuoti.

„CE“ ženklu gamintojas patvirtina, kad

elektrinis įrankis atitinka galiojančias ES

direktyvas.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Nesilaikant saugos nuorodų ir

reikalavimų gali trenkti elektros smūgis, kilti

gaisras, galima smarkiai susižaloti ir sužaloti

kitus asmenis.

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-

mo instrukcijos dalyje.

Naudojimas pagal paskirtį

Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant

tiesius išilginius ir skersinius pjūvius kietojoje ir minkštojoje

medienoje, medienos drožlių bei medienos plaušų plo-

kštėse. Įstrižo pjūvio kampas horizontalioje plokštumoje gali

būti nuo −60° iki +60° o įstrižo pjūvio kampas vertikalioje

plokštumoje nuo -1°iki 47°.

Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio

profilius ir plastiką.

Pavaizduoti įrankio elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

(1)

Pjūklo disko atstumo iki lygiagrečiosios atramos

skalė

(2)

Slankusis bėgelis

(3)

Kampinė atrama

(4)

Rankena įrankiui nešti

(5)

Lipdukas pjovimo linijai žymėti

(6)

Apsauginis skydas

(7)

Skeliamasis peilis

(8)

Lygiagrečioji atrama

(9)

Kampinio ribotuvo kreipiamasis griovelis

(10)

Pjovimo stalo ilginamoji dalis

(11)

Pjovimo stalo platinamoji dalis

(12)

Tvirtinamoji veržlė pjūklo diskų dėklo gaubtui tvir-

tinti ir stumiamajam strypeliui pakabinti

(13)

Stumiamasis strypelis

(14)

Pjūklo diskų dėklo gaubtas

(15)

Kilpinis raktas (24mm; 23mm)

(16)

Montavimo kiaurymės

(17)

Pjovimo stalas

(18)

Fiksuojamoji rankenėlė pjovimo stalo platinamajai

daliai

(19)

Reguliavimo ratukas

(20)

Sukamoji rankena pjūklo diskui pakelti ir nuleisti

(21)

Įjungimo-išjungimo jungiklio apsauginis dangtelis

(22)

Laikiklis apsauginiam skydui sandėliuoti

(23)

Laikantysis spaustuvas kampiniam ribotuvui laikyti

(24)

Pjovimo stalo ilginamosios dalies kreipiamasis

strypas

(25)

Atrama 45° įstrižo pjūvio kampui (vertikalioje plo-

kštumoje)

(26)

Fiksatoriaus svirtelė įstrižo pjūvio kampui vertika-

lioje plokštumoje nustatyti

(27)

Įstrižo pjūvio kampo skalė (vertikalioje plokštumo-

je)

(28)

Atrama 0° įstrižo pjūvio kampui (vertikalioje plo-

kštumoje)

(29)

Slankiojo bėgelio fiksuojamoji rankenėlė

(30)

V formos kreipiamasis griovelis ant pjovimo stalo

lygiagrečiajai atramai

(31)

Lygiagrečiosios atramos įveržimo jėgos reguliavi-

mo varžtas

Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
