478 | 한국어

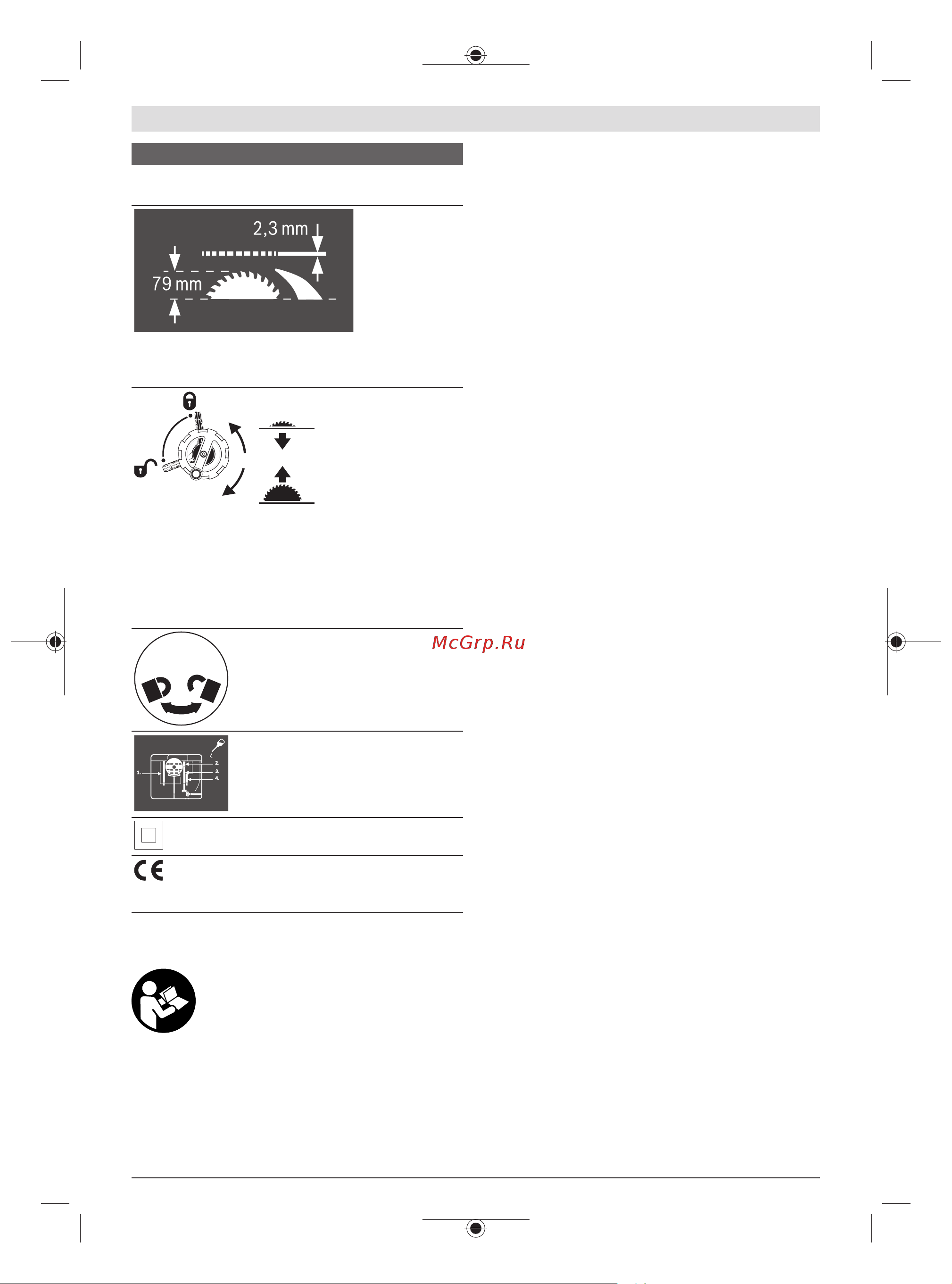

기호와 설명
함에 유의하십시오. 그렇지 않을 경우 톱날 판이 작
업물 안에 끼이게 될 위험이 있습니다.
톱날 판 두께는 2.3 mm입니다.
최대로 작업 가능한 작업물 높이는 79 mm입니다.
좌측:
톱날을 고정하고 수직 마이터 각도를 설정할 때(톱
날이 움직임) 잠금 레버의 위치를 나타냅니다.
우측:
이는 회전 방향을 나타내는 것으로 크랭크를 내리
고(운반 위치), 톱날을 올리게 됩니다(작업 위치).
이는 슬라이딩 테이블 상의 각도 스
토퍼를 고정하거나 푸는 조정볼트
의 회전 방향을 나타냅니다.
필요에 따라 전동공구의 다음 부위
에 오일을 바르십시오.
보호 등급 II의 전동공구는 이중 또
는 보강 절연 처리되어 있습니다.
CE 마크를 통해 제조사는 해당 전
동공구가 통용되는 유럽 지침을 준
수함을 알립니다.
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오.
다음의 안전 수칙과 지침을 준수하지 않
으면 화재 위험이 있으며 감전 혹은 중
상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시
오.
규정에 따른 사용
본 전동공구는 고정용으로 경목 및 연목, 파티클 보
드와 파이버 보드를 직선으로 가로세로로 절단하는
데 적당합니다. 이때 수평 마이터 각도는 − 60° ~ +
60°까지, 수직 마이터 각도는 -1° ~ 47°까지 가능합
니다.
적합한 톱날을 사용하면 알루미늄 프로파일과 플라
스틱을 절단할 수도 있습니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그
림이 나와있는 면을 참고하십시오.
(1) 평행 조절자에 대한 톱날 간격 눈금
(2) 슬라이딩 캐리지
(3) 각도 스토퍼
(4) 운반용 손잡이
(5) 절단선 표시용 스티커
(6) 보호 커버
(7) 톱날 판
(8) 평행 조절자
(9) 각도 스토퍼용 가이드 홈
(10) 톱 테이블 연장장치
(11) 톱 테이블 확장장치
(12) 톱날 보관함 커버 및 푸시 스틱 고정용 고
정너트
(13) 푸시 스틱
(14) 톱날 보관함 커버
(15) 링 스패너(24mm, 23mm)
(16) 조립용 구멍
(17) 톱 테이블
(18) 톱 테이블 확장장치용 고정 레버
(19) 핸드휠
(20) 톱날을 올리고 내리는 손잡이
(21) 전원 스위치의 안전캡
(22) 보호 커버 보관을 위한 홀더
(23) 각도 스토퍼 보관용 고정 클립
(24) 톱 테이블 연장장치의 가이드 로드
(25) (수직) 45° 마이터 각도용 스토퍼
(26) 수직 마이터 각도 조절용 잠금 레버
(27) (수직) 마이터 각도용 눈금
(28) (수직) 0° 마이터 각도용 스토퍼
(29) 슬라이딩 캐리지용 고정 핸들
(30) 톱 테이블의 평행 조절자용 V 가이드 홈
(31) 평행 조절자 고정력 조정 나사
(32) 테이블 인서트
(33) 톱날
(34) 프로파일 레일
(35) 평행 조절자용 가이드 홈
(36) 평행 조절자 보관함
(37) 육각키(5 mm)
(38) 톱 테이블 연장장치의 잠금 나사
(39) "보조 평행 조절자" 고정 세트
(40) 톱밥 배출구
1 609 92A 5B8 | (15.07.2019) Bosch Power Tools
