Español | 69

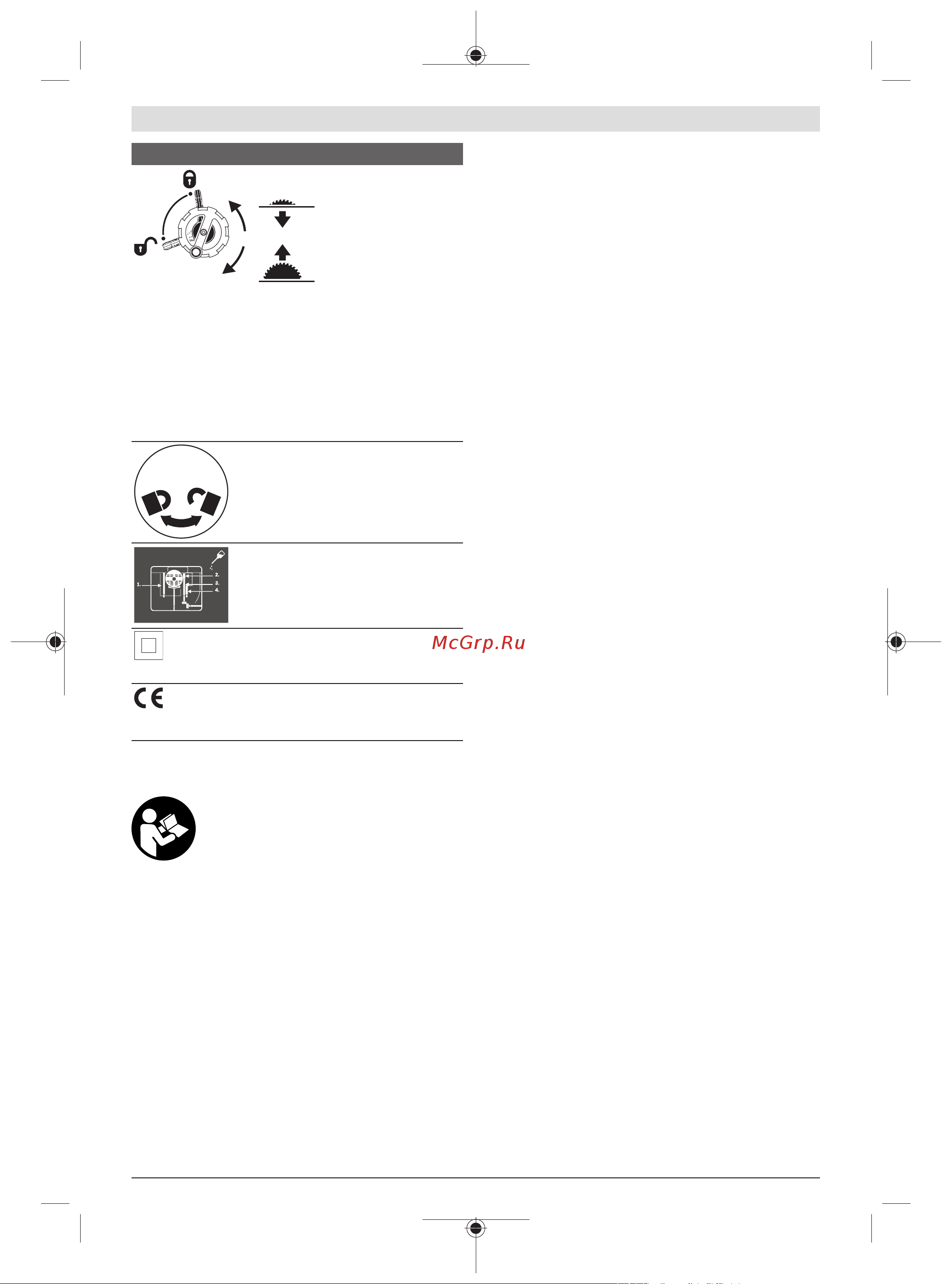

Simbología y su significado
lado izquierdo:
Indica la posición de la palanca de bloqueo para bloquear la
hoja de sierra y ajustar el ángulo de inglete vertical (hoja de
sierra orientable).
lado derecho:
Indica el sentido de giro de la manivela para sumergir (posi-
ción de transporte) y subir (posición de trabajo) la hoja
de sierra.
Sentido de giro del botón para el blo-
queo/desbloqueo del tope para ángulos
en la mesa de deslizamiento.
Si fuese preciso, aceite los puntos mos-
trados en la herramienta eléctrica.
Las herramientas eléctricas de la clase de
protección II están reforzadas o doble-
mente aisladas.
Con el distintivo CE, el fabricante confir-
ma que la herramienta eléctrica cumple
con las directivas vigentes de la UE.
Descripción del producto y servicio
Lea íntegramente estas indicaciones de se-
guridad e instrucciones. Las faltas de obser-
vación de las indicaciones de seguridad y de
las instrucciones pueden causar descargas
eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las
instrucciones de servicio.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos, a lo largo y a lo ancho, en
maderas duras y blandas, así como en tableros aglomerados
de madera y tableros de fibra. En ello son posibles ángulos
de inglete horizontales de −60° hasta +60° así como ángu-
los de inglete verticales de -1° hasta 47°.
Empleando las hojas de sierra correspondientes es posible
serrar también perfiles de aluminio y plástico.
Componentes principales
La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.
(1)
Escala de separación entre la hoja de sierra y tope
paralelo
(2)
Carro deslizante
(3)
Tope angular
(4)
Asa de transporte
(5)
Adhesivos para marcar la línea de corte
(6)
Cubierta protectora
(7)
Cuña separadora
(8)
Tope paralelo
(9)
Ranura guía del tope para ángulos
(10)
Prolongación de mesa
(11)
Ampliación de la mesa de corte
(12)
Tuerca de sujeción de la cubierta del depósito pa-
ra hojas de sierra y del bastón de empuje
(13)
Bastón de empuje
(14)
Cubierta del depósito del disco de sierra
(15)
Llave anular (24mm; 23mm)
(16)
Taladros de sujeción
(17)
Mesa de corte
(18)
Palanca de enclavamiento para ampliación de me-
sa de corte
(19)
Volante
(20)
Manivela para subir y bajar la hoja de sierra
(21)
Tapa de protección del interruptor de conexión/
desconexión
(22)
Soporte para el almacenamiento de la cubierta
protectora
(23)
Grapa retén para el almacenamiento del tope para
ángulos
(24)
Barra guía de la prolongación de la mesa de corte
(25)
Tope para el ángulo de inglete de 45° (vertical)
(26)
Palanca de bloqueo del ángulo de inglete vertical
(27)
Escala para ángulos de inglete (vertical)
(28)
Tope para el ángulo de inglete de 0° (vertical)
(29)
Palanca de enclavamiento del carro deslizante
(30)
Ranura guía en V en la mesa de corte para el tope
paralelo
(31)
Tornillo de ajuste de la fuerza de aplicación del to-
pe paralelo
(32)
Inserto de la mesa
(33)
Hoja de sierra
(34)
Regleta
(35)
Ranura guía para tope paralelo
(36)
Depósito del tope paralelo
(37)
Llave macho hexagonal (5 mm)
Bosch Power Tools 1 609 92A 5B8 | (15.07.2019)
