Фрезерно-сверлильный станок SBM-30

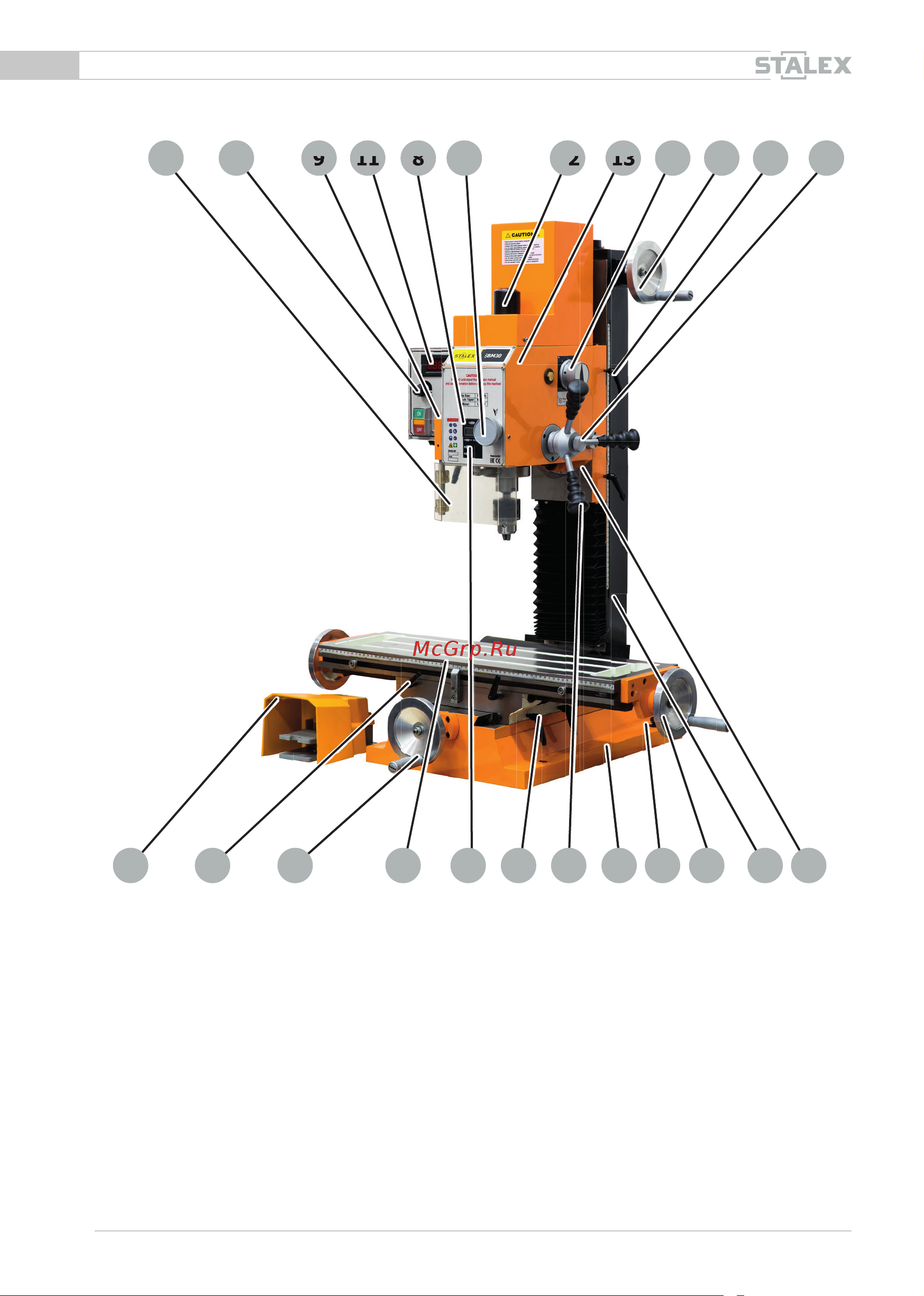

Описание

1. Маховик подъема головки;

2. Основание;

3. Маховик поперечного перемещения;

4. Фиксаторы продольного перемещения;

5. Рабочий стол;

6. Педаль реверса;

7. Маховик тонкой подачи;

8. Цифровой дисплей;

9. Кнопка аварийного отключения;

10. Панель управления;

11. Табло частоты вращения;

12. Защитная крышка пиноли;

13. Шпиндельная головка;

14. Стойка;

15. Фиксаторы шпиндельной головы;

16. Поворотная опора головки;

17. Рукоятки;

18. Фиксатор тонкой подачи;

19. Регулятор скорости;

20. Маховик продольного перемещения;

21. Переключатель диапазона скоростей H/L;

22. Защитный экран с концевиком;

23. Фиксатор поперечного перемещения.

789

10 14

11 1512 13

3 2

4 1617

19 20

2122
