11

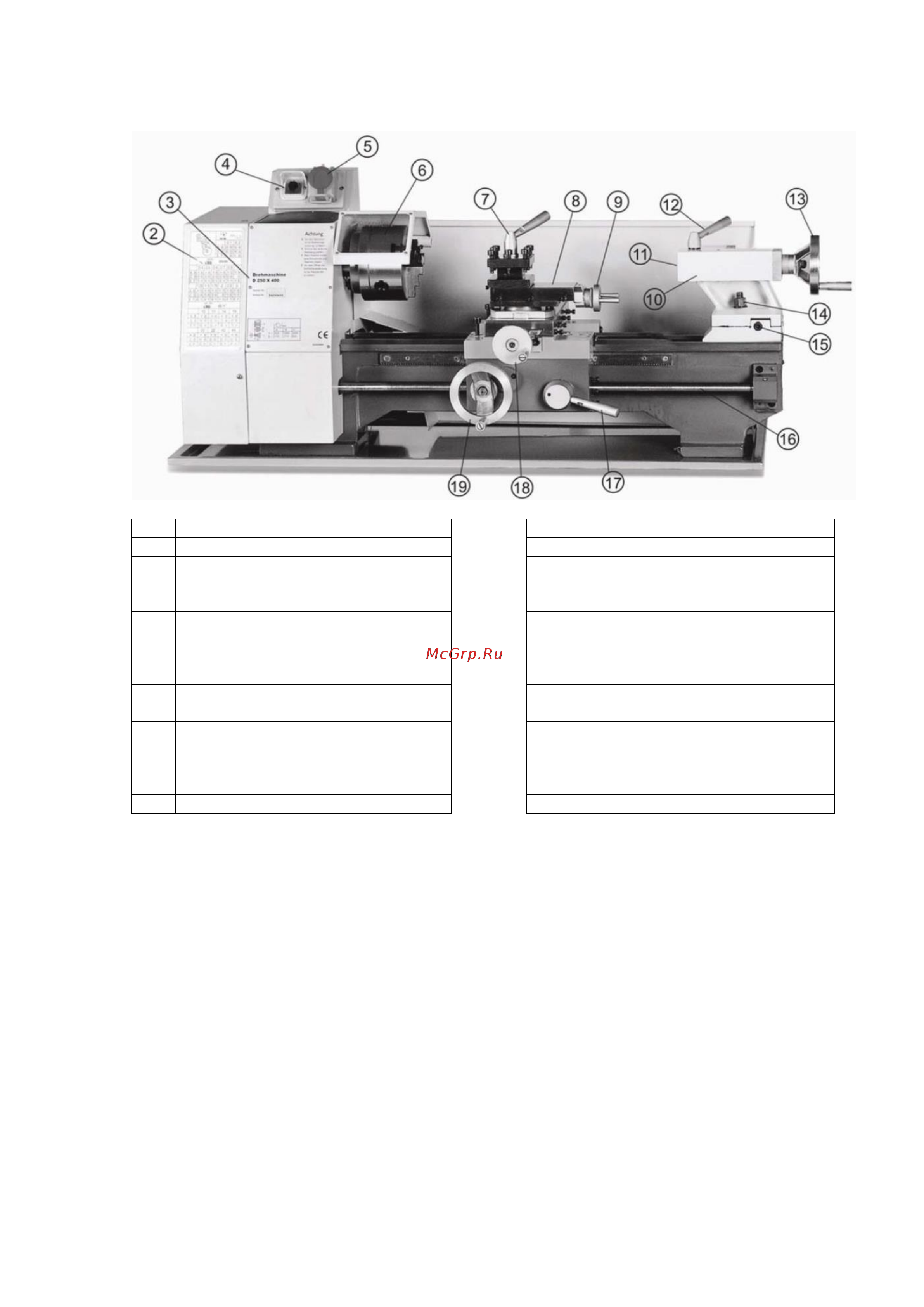

10. Органы управления
Поз.
Обозначение
Поз.
Обозначение
1
Кожух ремня
11
Пиноль задней бабки
2
Таблица резьбы и подач
12
Рукоятка зажима пиноли задней бабки
3
Таблица чисел оборотов
13
Маховичок перемещения пиноли
задней бабки
4
Переключатель направления вращения
14
Прижимной винт задней бабки
5
Кнопка аварийной остановки
15
Винт смещения задней бабки для
точения длинных конусов (только
D250)
6
Токарный патрон
16
Ходовой винт
7
Четырехпозиционный резцедержатель
17
Рукоятка включения подачи
8
Верхняя каретка суппорта
18
Маховичок перемещения поперечных
салазок суппорта
9
Маховичок перемещения верхней
каретки суппорта
19
Маховичок продольного перемещения
суппорта
10
Задняя бабка
