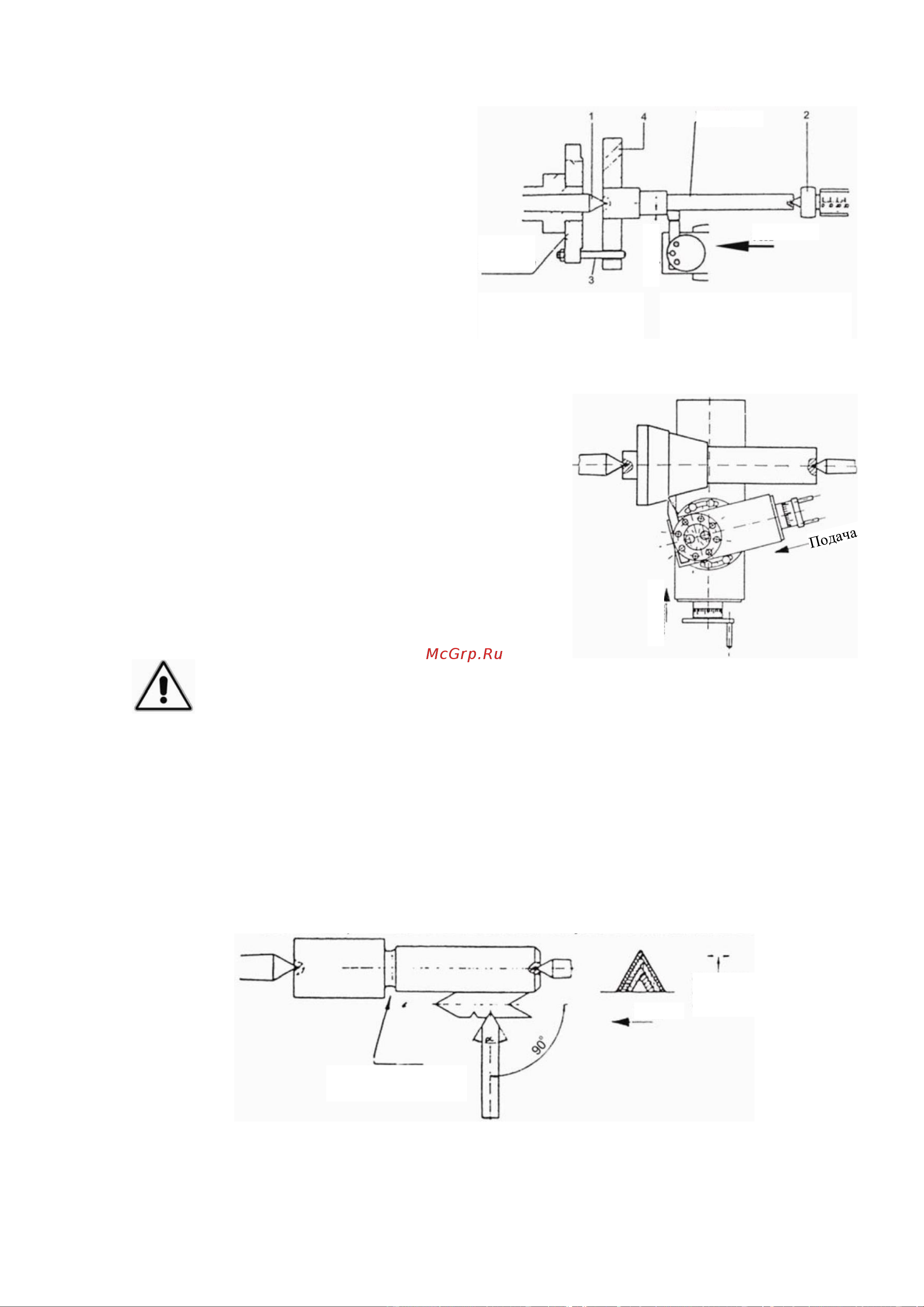

14.1.3 Точение в центрах

В том случае, когда необходимо обеспечить

малое значение радиального биения

обработанной детали, производится ее точение в

центрах. Перед обработкой на торцах заготовки

необходимо высверлить центровочные гнезда,

чтобы обеспечить удерживание.

Поводок (токарный хомутик), с помощью

которого закрепляется заготовка, крепится к

поводковому патрону или планшайбе

завинчивающимися поводковыми пальцами.

Неподвижная центрирующая головка со стороны

шпинделя и подвижная центрирующая головка

со стороны задней бабки зажимают заготовку.

14.1.4 Точение коротких конусов с помощью верхней каретки суппорта

Точение коротких конусов происходит вручную с помощью

верхней каретки суппорта. Для этого верхняя каретка

поворачивается на требуемый угол, глубина резания

устанавливается с помощью поперечной каретки суппорта.

14.1.5 Нарезание резьбы резцом (рассматривается наружная

резьба)

Нарезание резьбы требует от оператора хорошего владения

станком и достаточного опыта.

Обратите внимание на следующие указания:

 Заготовку следует обточить до диаметра нарезаемой резьбы.

 Заготовка должна иметь фаску в начале резьбового участка и выточку для сбега резьбы в

конце.

 Сменные зубчатые колеса должны быть установлены в нужное положение.

 Резец для нарезания резьбы должен абсолютно точно соответствовать профилю нарезаемой

резьбы и быть установленным точно по центру под прямым углом.

 Маточная гайка должна оставаться в зацеплении во время всего процесса нарезания резьбы

(рычаг подачи в зацеплении)!

 Нарезание резьбы выполняется за несколько операций, при этом после окончания процесса

резец должен быть полностью выведен из резьбы (поперечной кареткой). Выведение

инструмента осуществляется при маточной гайке в зацеплении посредством переключения

направления вращения шпинделя переключателем направления вращения (при этом

переключается и направление подачи). Затем выключите станок, отрегулируйте поперечную

подачу и снова запустите станок.

Врезание резца для нарезки резьбы осуществляется поперечной кареткой, но только при малой глубине

резания. Во время каждого прохода нарезания резьбы слегка смещайте верхнюю каретку (на 0,02 - 0,03 мм)

попеременно влево и вправо. Это значит, что при проходе резьбовой резец режет только на одной боковой

поверхности профиля. Выполните нарезку по центру непосредственно перед достижением полной глубины

резания.

Заготовка

Подача

Фланец

патрона

Припуск

1. Неподвижная

центрирующая головка с

углом 60°

3. Поводковый палец

2. Подвижная центрирующая

головка с углом 60°

4. Поводок (токарный

хомутик)

Врезание

Подача

Врезание

резца

Выточка для выхода

инструмента
