ИНСТРУКЦИЯ ПО МОНТАЖУ

Подвесной стеклянный изолятор ПС 70 Е

1. Назначение и область применения.

• Подвесные стеклянные изоляторы ПС 70Е применяются на воздушных ЛЭП напряжением 6-

20 кВ с защищенными и неизолированными проводами в составе изолирующих натяжных и

поддерживающих подвесок на анкерных, концевых и угловых опорах.

2. Основные технические характеристики.

• Основные технические характеристики подвесного стеклянного изолятора ПС 70Е указаны в

таблице 1.

Позиция Артикул

Разрушающая

нагрузка, кН

Длина пути

утечки, мм

Выдерживаемое импульсное

напряжение, кВ

Масса, кг

ПС 70Е

13402082

303

100

3,4

Таблица 1. Технические характеристики подвесного стеклянного изолятора ПС 70Е.

• Внешний вид подвесного стеклянного изолятора ПС 70Е представлен на рисунке 1.

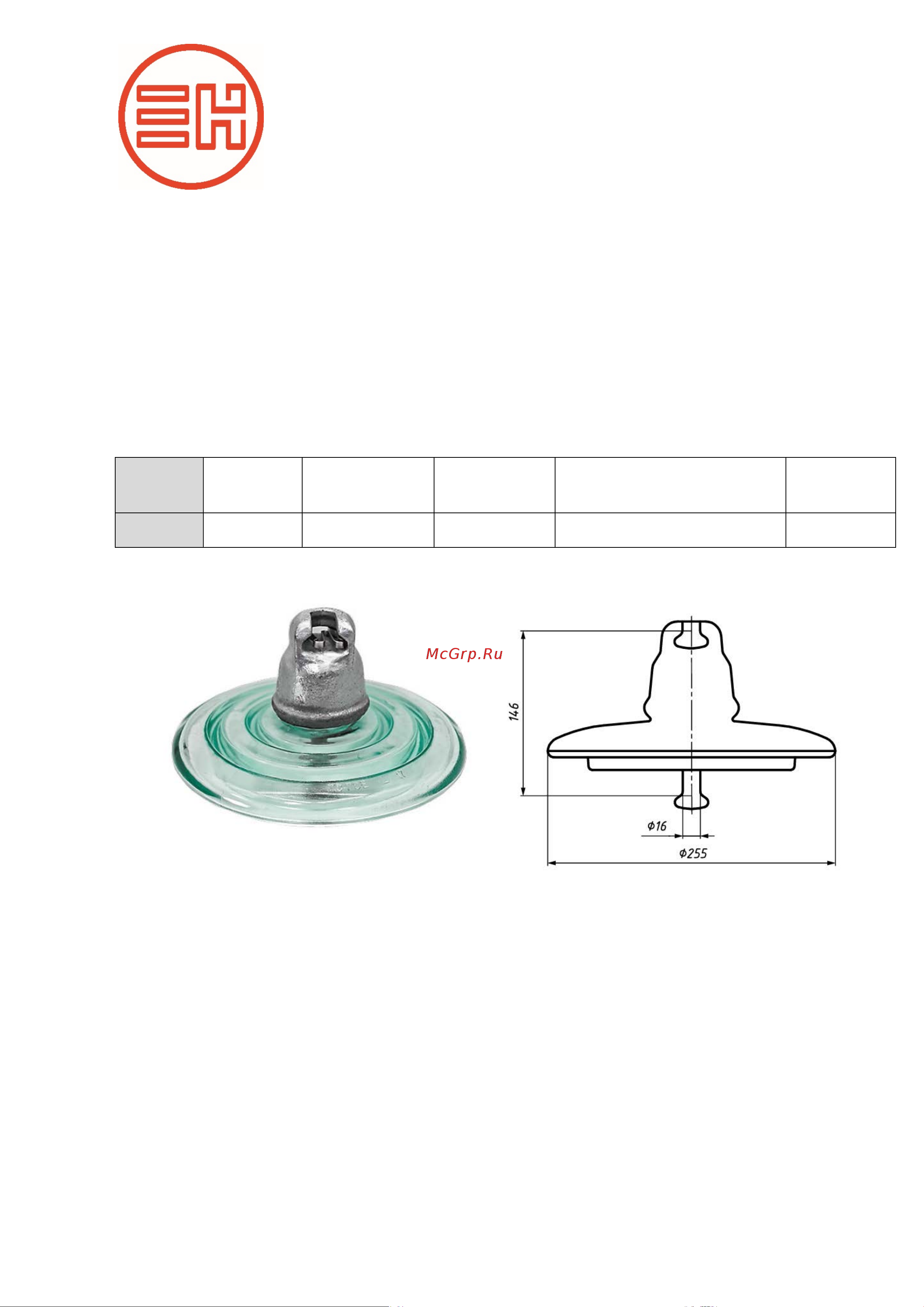

Рис. 1. Внешний вид подвесного стеклянного изолятора ПС 70Е.

• Подвесные стеклянные изоляторы ПС 70Е являются необслуживаемыми изделиями. Ремонт

изолятора не предусмотрен.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.
