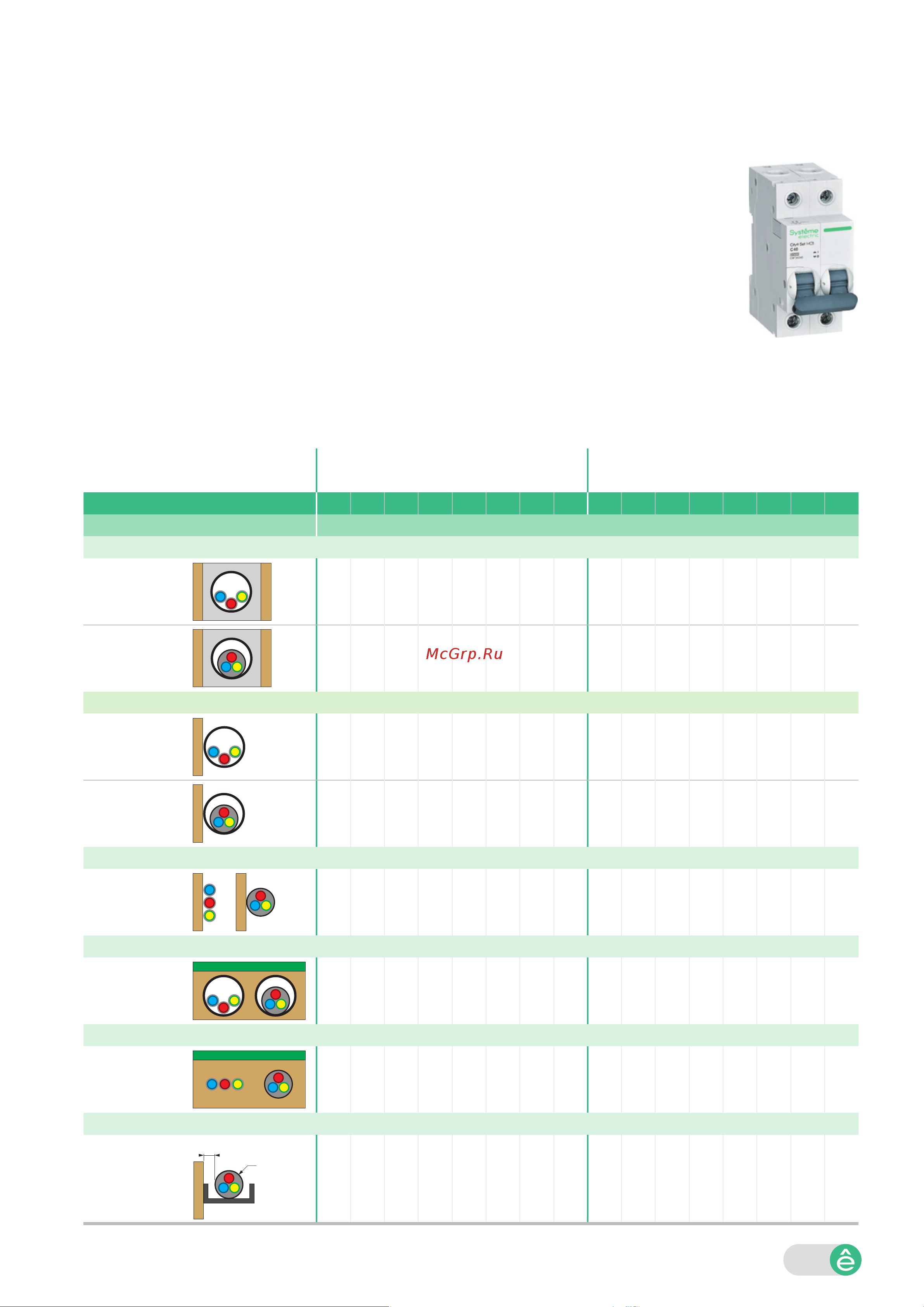

Защита от сверхтоков | City9
11
6 заклепок
Ном. ток автоматического
выключателя
Однофазная цепь Трёхфазная цепь
Сечение кабеля (мм
2
) 1,5 2,5 4 6 10 16 25 35 1,5 2,5 4 6 10 16 25 35
Тип установки Макс. номинальный ток (А) используемого автоматического выключателя
A: в кабелепроводе или непосредственно в теплоизолированной стене, молдинге, наличнике, оконной раме
Одножильный
кабель
10 16 25 32 40 50 80 80 10 16 20 25 40 50 70 80
Многожильный
кабель
10 16 25 32 40 50 70 80 10 16 20 25 32 50 50 80
B: в кабелепроводе в стене, в кабельном жёлобе или канале в стене, в пустотелом элементе здания
Одножильный
кабель
16 20 32 40 50 70 100 125 10 20 25 32 50 63 80 100
Многожильный
кабель
16 20 25 32 50 50 80 80 10 20 25 32 40 63 80 80
C: непосредственно в стене, подвеска под потолком, в неперфорированном кабельном лотке, в кирпичной стене
Одножильный
или
многожильный
кабель
16 25 32 40 63 80 100 125 16 20 32 40 50 70 80 100
D: в кабелепроводе в земле
Многожильный
или
одножильный
кабель
20 25 32 40 50 70 80 80 16 20 25 32 50 63 80 80
D: непосредственно в земле
Многожильный
или
одножильный
кабель
20 25 32 40 63 80 100 125 16 20 32 40 50 70 80 100
E: на открытом воздухе, на кабельной лестнице, в перфорированном кабельном лотке
Многожильный
кабель
d
u 0,3 d
20 25 40 40 70 80 100 125 16 25 32 40 50 80 100 125
Функции
• Защита цепей от токов короткого замыкания.
• Защита цепей от превышения допустимого тока.
Выбор автоматического выключателя в зависимости от тока
нагрузки, сечения провода/кабеля и способа прокладки
по ГОСТ Р 50571.4.43-2019
• Гибкий или жёсткий медный кабель с изоляцией из ПВХ.
• Температура окружающей среды:
– 30°C при прокладке на открытом воздухе (методы A, B, C, E);
– 20°C при прокладке в земле (метод D).
• Касательно других вариантов прокладки обращайтесь к стандарту ГОСТ Р 50345-2010
(или соответствующим действующим национальным стандартам по прокладке кабелей).
Автоматические выключатели
Руководство по выбору
