ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-
бодный доступ к токоведущим частям.
Для удобства настенной установки на задней стенке щита заготовлены монтажные
отверстия и прилагается крепежный комплект.
Для установки счетчика предусмотрена монтажная панель.
1. Открыть дверцу шкафа и снять защитную панель.
2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.
3. Установить необходимое электрооборудование и комплектующие.
4. Выполнить внутренние электрические соединения, проверить качество монтажа.
5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-
ные отверстия.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Установить защитную панель.
8. Установить на наружной стороне дверцы шкафа знак «Молния».

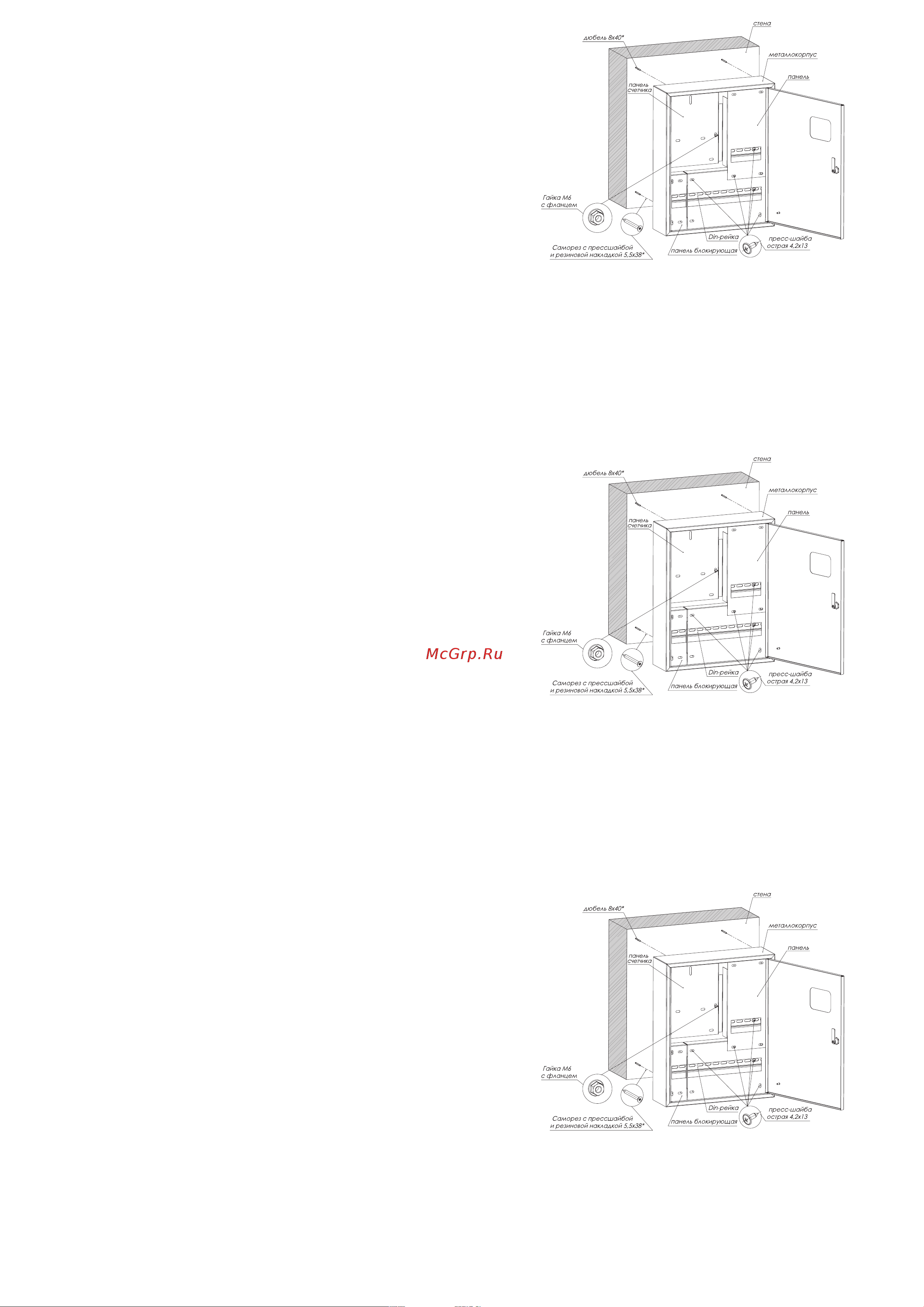

Схема монтажа указана на рис. 1
Рис.1. Схема монтажа
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок металлический IP31 – 1 шт.
5. Наклейки (знаки электробезопасности, маркировочная таблица).
6. Монтажный комплект – 1 шт.
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-
бодный доступ к токоведущим частям.
Для удобства настенной установки на задней стенке щита заготовлены монтажные
отверстия и прилагается крепежный комплект.
Для установки счетчика предусмотрена монтажная панель.
1. Открыть дверцу шкафа и снять защитную панель.
2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.
3. Установить необходимое электрооборудование и комплектующие.
4. Выполнить внутренние электрические соединения, проверить качество монтажа.
5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-
ные отверстия.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Установить защитную панель.
8. Установить на наружной стороне дверцы шкафа знак «Молния».
Схема монтажа указана на рис. 1
Рис.1. Схема монтажа
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок металлический IP31 – 1 шт.
5. Наклейки (знаки электробезопасности, маркировочная таблица).
6. Монтажный комплект – 1 шт.
ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА
Монтаж и подключение электрощитов должны осуществляться квалифицированным
электротехническим персоналом. Диапазон рабочих температур: от – 40 ° С до + 40 ° С.
Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-
держащих токопроводящей пыли и химически активных веществ.
Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-
бодный доступ к токоведущим частям.
Для удобства настенной установки на задней стенке щита заготовлены монтажные
отверстия и прилагается крепежный комплект.
Для установки счетчика предусмотрена монтажная панель.
1. Открыть дверцу шкафа и снять защитную панель.
2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.
3. Установить необходимое электрооборудование и комплектующие.
4. Выполнить внутренние электрические соединения, проверить качество монтажа.
5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-
ные отверстия.
6. Подключить вводные проводники, убедившись, что проводники обесточены.
7. Установить защитную панель.
8. Установить на наружной стороне дверцы шкафа знак «Молния».
Схема монтажа указана на рис. 1
Рис.1. Схема монтажа
КОМПЛЕКТНОСТЬ
1. Паспорт – 1 шт.
2. Металлокорпус с монтажной панелью – 1 шт.
3. Поводок заземления – 1 шт.
4. Замок металлический IP31 – 1 шт.
5. Наклейки (знаки электробезопасности, маркировочная таблица).
6. Монтажный комплект – 1 шт.
