Защитный кожух (не обязательно) 1

4.2. Установка основной части

4.2.1 Балансировочный стенд должен быть установлен на твѐрдый цемент или аналогичную основу,

неравномерная поверхность может привести к ошибочным измерениям.

4.2.2 Должно быть 50с м свободными вокруг балансировочного стенда для обеспечения свободной

эксплуатации.

4.2.3 Анкерные болты в отверстие основания фиксируют балансировочный стенд.

4.3. Установка к о ж у х а

Установите к о ж у х к о л е с а на оборудование, вставив трубку защитного к о ж у х а в в а л с обратной стороны

корпуса, и прикрутите его с помощью M10 X 65 винтов из коробки запчастей.

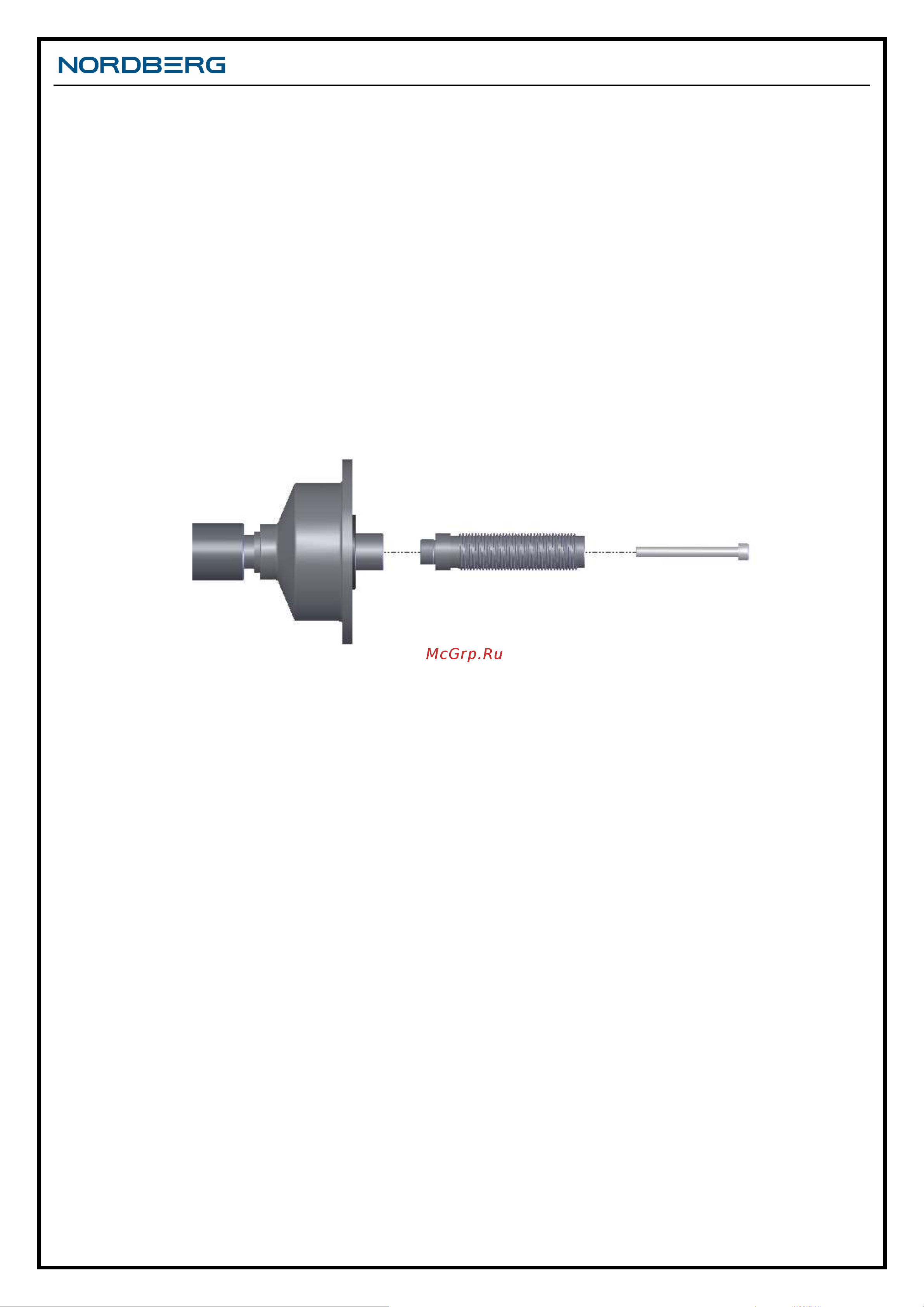

4.4. Установка винтового стержня приводного вала

Установите винтовой стержень приводного в а л а в основной вал с помощью M10 X 150 болт а, затем закрутите болт.

( Рис 4-1)

Рис 4-1

(Совет: колесо может быть установлено на основной в а л перед закручиванием, при этом колесо придерживают

руками, чтобы предотвратить вращение основного вала вместе с болтом.)

4.5. Установка LCD экрана

Установите LCD на подставку с помощью 4 M5 длинных болтов, и зафиксируйте LCD подставку на верхней

части корпуса с помощью 2 M5 болтов; соедините линию сигнала LCD с VGA интерфейсом корпуса и прикрутите.

Подключите входную вилку питания (12В) к LCD.

4.6. Установка к о л е с а

Тщательно вымойте к о л е с о , и снимите добавленные груза с к о л е с а , а затем проверьте давление воздуха в

к о л е с е , соответствует ли оно заявленному, и проверьте достаточно ли упруги крепѐжные отверстия и

поверхность диска.
