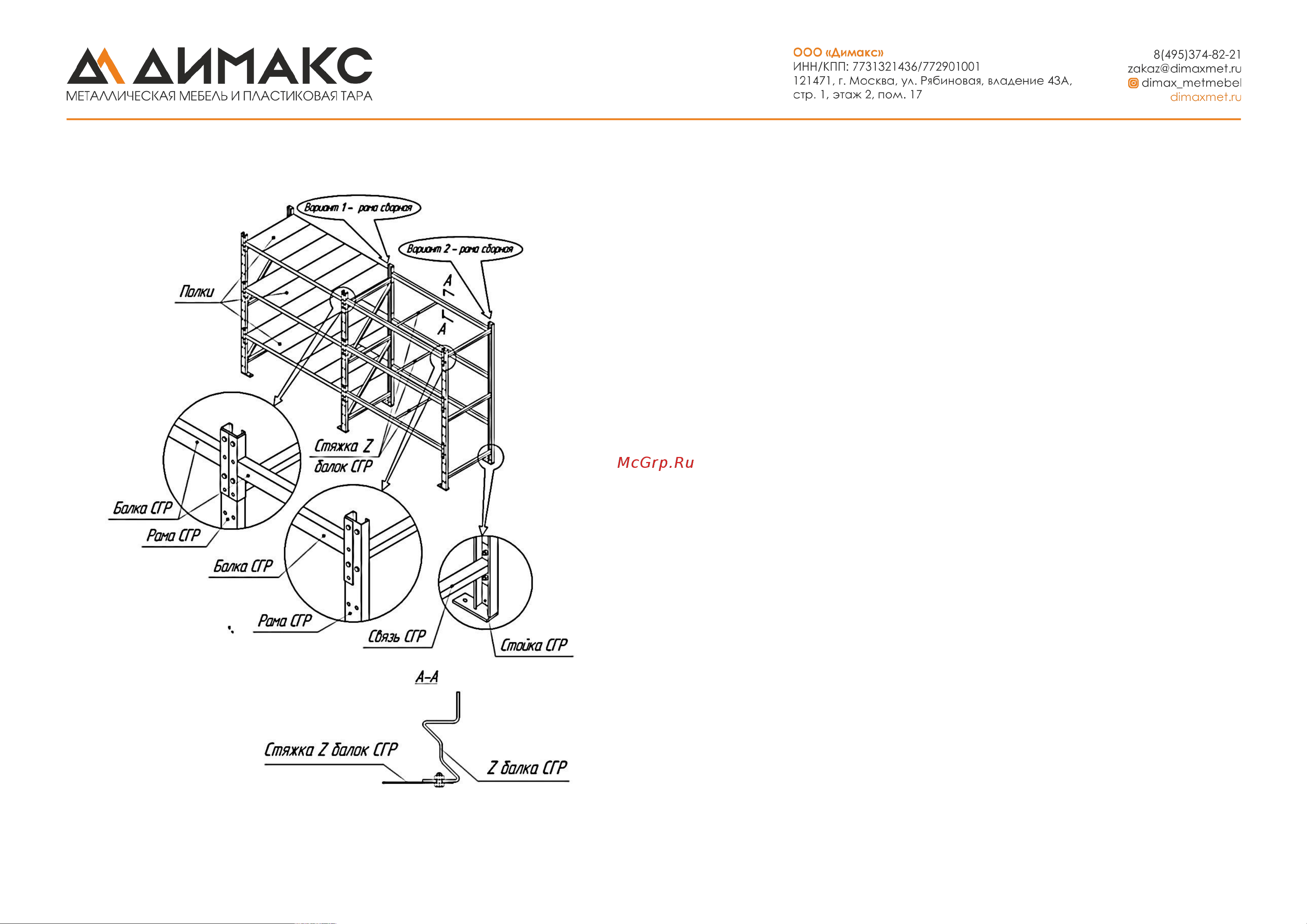

Схема сборки стеллажа серии СГР

Конструкция стеллажа состоит из вертикальных рам, горизонтальных балок,

образующих ярусы и полок, уложенных на балки. Сборку стеллажа СГР удобней

производить вдвоём.

1. Один сборщик устанавливает раму на подпятник и удерживает её в

вертикальном положении таким образом, чтобы подпятники с отверстиями

для крепления к полу были обращены наружу относительно собираемой

секции стеллажа, другой сборщик с помощью двух болтов закрепляет к

вертикальной раме балку (оба болта необходимо наживить). При этом

приваренный к балке продольный уголок для фиксации полок, должен быть

обращён вверх.

2. Один сборщик удерживает вертикальную раму и придерживает

закреплённую на ней балку другой устанавливает вторую раму на подпятник

в вертикальное положение, совмещает отверстия на второй раме с

отверстиями на свободном кронштейне балки, закреплённой на первой раме и

крепят двумя болтами.

3. Далее один сборщик придерживает получившуюся конструкцию, а другой

закрепляет к рамам остальные балки на требуемой высоте продольным

уголком вверх.

4. С помощью угольника проконтролировать прямой угол между балками и

рамами, после чего с помощью гаечных ключей затянуть все соединения.

5. На балках длиной 1800 и более обязательно использование стяжек. На две

балки каждого яруса необходимо закрепить одну стяжку балок СГР, в

соответствии с сечением А-А на схеме сборки.

6. Установить собранный стеллаж на ровную поверхность.

7. Уложить полки на балки стеллажа.

8. Для повышения устойчивости рекомендуется произвести крепление

подпятников стеллажа к полу с помощью анкерных болтов.

9. Для сборки нескольких стеллажей в линию, необходимо к раме секции,

собранной указанным выше способом, на внешний ряд отверстий крайних рам

закрепить балки следующих секций. Далее повторить все операции начиная с

и.2. РАЗБОРНАЯ РАМА СГР (Вариант 2 на схеме).

Разборная рама стеллажа СГР состоит из двух вертикальных стоек СГР и двух (для

рам 1500), трёх (для рам 2000 и 2500) или четырёх (для рам 3000) горизонтальных

связей СГР. Верхняя и нижняя Связи СГР крепятся на крайние верхние и крайние

нижние отверстия стойки соответственно, согласно схеме сборки. Остальные связи

СГР распределяются по высоте рамы на равном расстоянии друг от друга.
