SWP 355

Konstrukceafunkce

4. Konstrukceafunkce

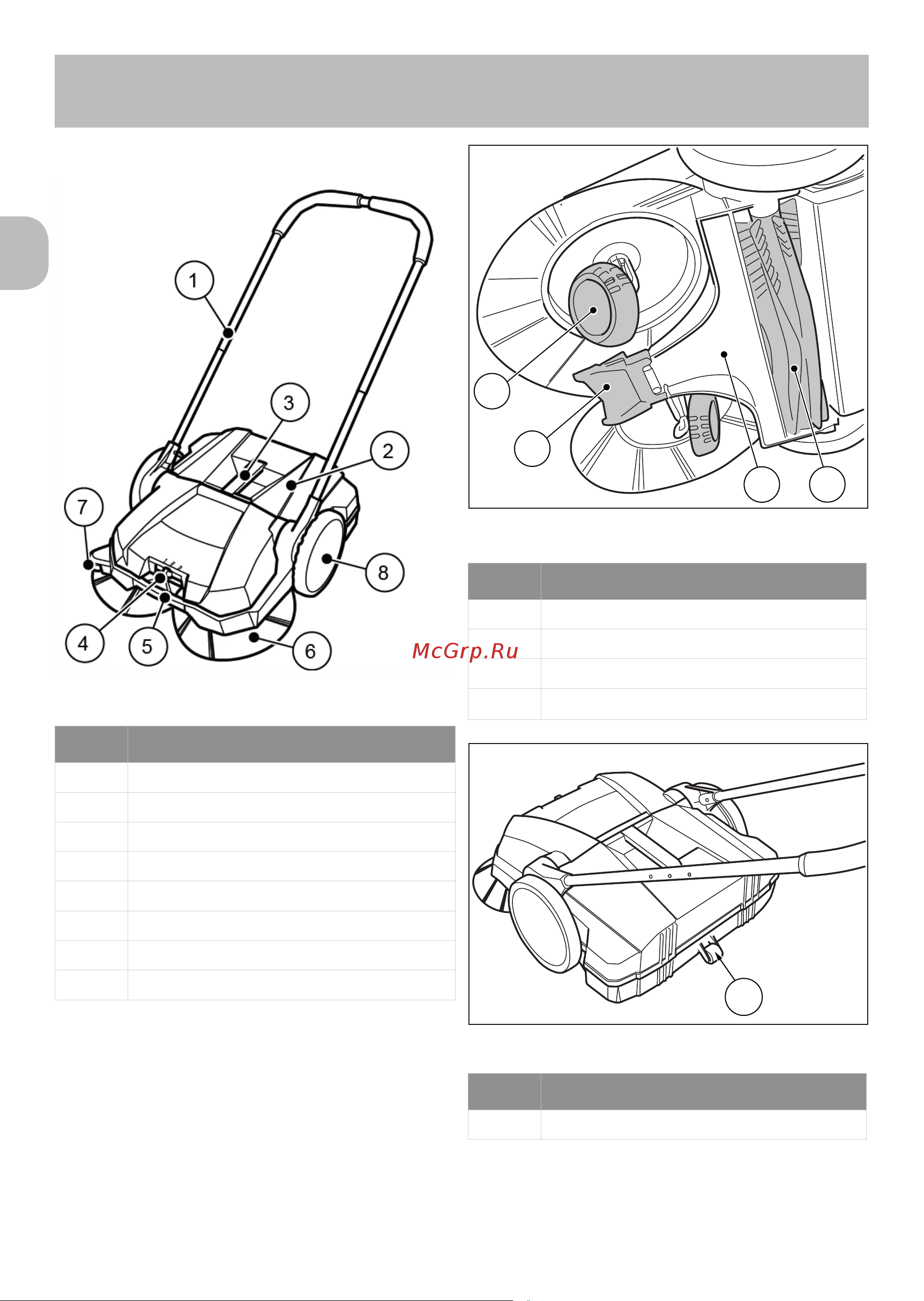

Obr.1:Přehledkomponentů1

pol. č. konstrukční díl

1 Výsuvné držadlo

2 sběrná nádoba

3 držadlo sběrné nádoby

4 nastavení výšky metacího disku

5 držadlo

6 metací disk

7 postranní vodicí kolečko

8 rotor

Přístroj se pohybuje posunem vpřed pomocí

výsuvného držadla (1). Přitom oba metací disky

(6) pomocí metacího nástavce (11) přesouvají

zametené smetí směrem do sběrné nádoby (2).

Válec pro metení jemných částic (9) přemístí

zbývající smetí do sběrné nádoby (2).

Obr.2:Přehledkomponentů2

pol. č. konstrukční díl

9 válec pro metení jemných částic

10 sešikmené kolečko

11 metací nástavec

12 lopatka

Obr.3:Přehledkomponentů3

pol. č. konstrukční díl

13 směrové kolečko
